Http://www.prof2000.pt/users/lpa

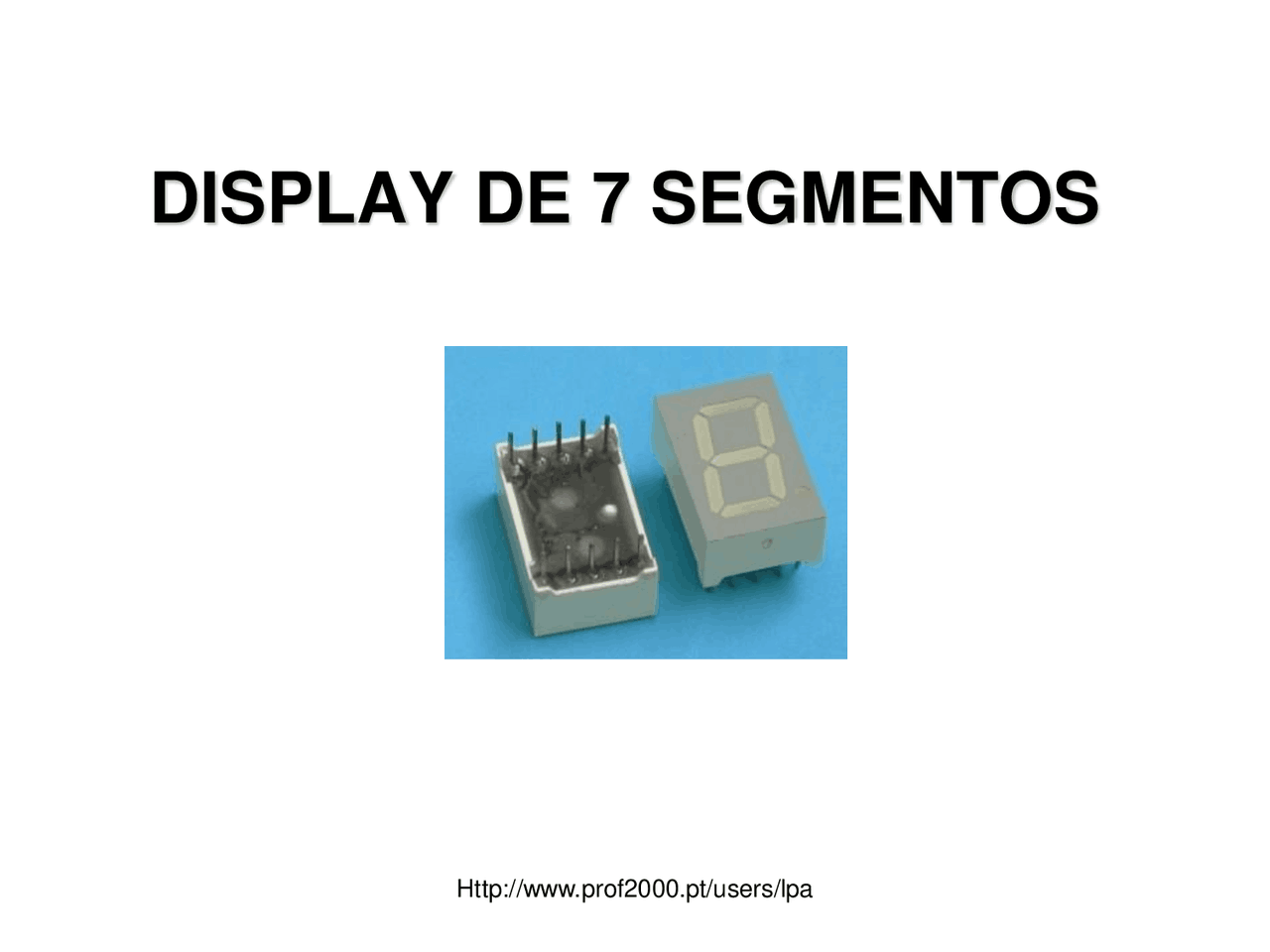

DISPLAY DE 7 SEGMENTOS

O display de sete segmentos é formado

com sete leds, posicionados de modo a

possibilitar a formação de números

decimais.

A figura representa uma unidade do

display genérica, com a nomenclatura

de identificação dos segmentos usual

em manuais práticos.

Formado por sete leds, dispostos em forma de oito. Quando se necessita de acender o número “0”, ligam-se os leds correspondentes ao digito “0”, por exemplo, os segmentos a, b, c, d, e, f.

Como os segmentos são leds, então precisamos de limitar a corrente, para isso devemos usar uma resistência em cada segmento. A corrente utilizada, depende do brilho que queremos do display, normalmente utilizam- se resistências entre 220 e 560 ohms, para uma fonte de 5Volt, o que equivale a uma corrente entre 9mA a 20mA. Não devemos usar valores de resistência muito baixo, pois estaremos a reduzir a vida útil do display, inclusive podemos queimar o segmento. Se for usar um display, teste antes cada segmento, para ter a certeza que não está a usar um display com algum segmento queimado.

Descodificador BCD – 7 segmentos. Circuito integrado 7448
