LAB. 2
Manual DEGEM – Curso EMC-
DISPOSITIVOS DE COMANDO E PROTEÇÃO
I. OBJETIVO
- circuitos de controle através de contatores, relés térmico e de tempo.
II. INTRODUÇÃO TEÓRICA
1. CIRCUITOS DE CONTROLE
Circuito de linha ou de força
- conecta e desconecta a alimentação das cargas
- opera de acordo com o circuito de controle
Circuito de controle
- ativa o circuito principal, a função principal do circuito de controle é estabelecer a seqüência de operação das cargas;
- como função auxiliar evita a operação errada ou perigosa do equipamento;
- utiliza os contatos auxiliares do contator;
- é necessário observar que nos diagramas esquemáticos dos circuitos de controle todos os componentes são indicados em sua posição de repouso.

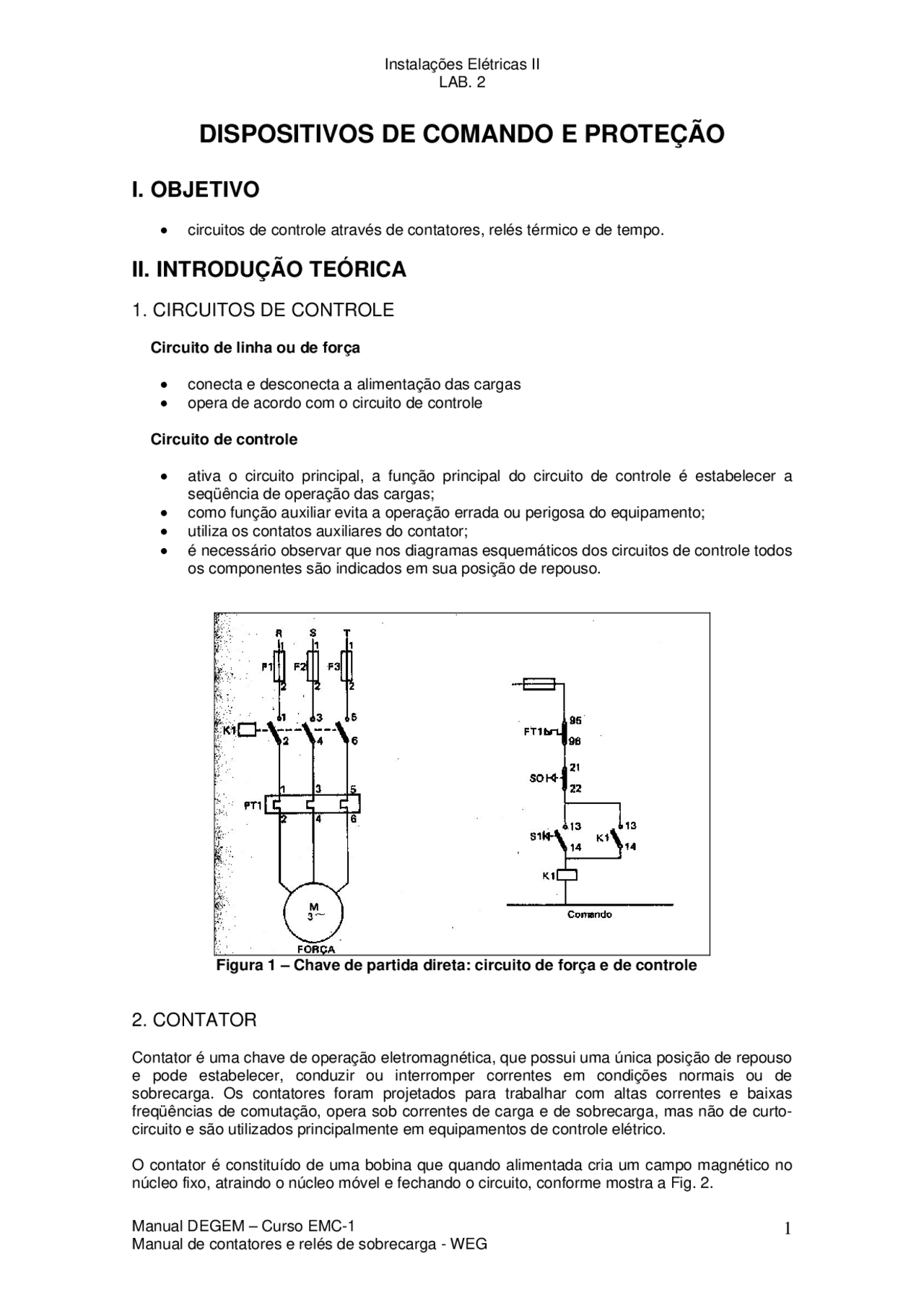

Figura 1 – Chave de partida direta: circuito de força e de controle
2. CONTATOR
Contator é uma chave de operação eletromagnética, que possui uma única posição de repouso e pode estabelecer, conduzir ou interromper correntes em condições normais ou de sobrecarga. Os contatores foram projetados para trabalhar com altas correntes e baixas freqüências de comutação, opera sob correntes de carga e de sobrecarga, mas não de curto- circuito e são utilizados principalmente em equipamentos de controle elétrico.
O contator é constituído de uma bobina que quando alimentada cria um campo magnético no núcleo fixo, atraindo o núcleo móvel e fechando o circuito, conforme mostra a Fig. 2.
LAB. 2
Manual DEGEM – Curso EMC-
Figura 2 – Principio de funcionamento do contator
A energização da bobina é feita através de uma botoeira (tipo liga-desliga) e o desligamento pode ser feito através do relé de proteção (quando há sobrecarga, o relé correspondente opera abrindo o contato NF que está em série com a bobina, desenergizando-a e abrindo o circuito).
Além do contatos principais, que são utilizados para circuitos de força, os contatores têm contatos auxiliares, que são utilizados para comando, sinalização ou intertravamento. Esses contatos NA ou NF são em quantidade suficientes para as necessidades do circuito de comando
Figura 3. Contatos principais e contatos auxiliares do contator.
Os contatos precisam ser feitos de material bom condutor e resistente às temperaturas dos arcos que se formam ao estabelecer ou interromper correntes.
O contator tem como característica principal um elevado número de operações que depende do tipo de carga que ele opera, pois a duração do arco depende, para uma dada tensão e corrente, de alguns fatores como: velocidade de separação dos contatos, da velocidade de fechamento do contator e do fator de potência da carga, com isso pode-se determinar o esforço térmico sobre os contatos e conseqüentemente a vida útil dos contatos.
LAB. 2
Manual DEGEM – Curso EMC-
Relé de sobrecarga bimetálico
O relé de sobrecarga bimetálico é constituído de um par de lâminas metálicas(um por fase), com metais de dilatação térmica linear diferentes e por um mecanismo de disparo contidos num invólucro isolante com alta resistência térmica.
Figura 4 – Relé de sobrecarga bimetálico
Figura 5 – Curvas características do relé bimetálico
LAB. 2
Manual DEGEM – Curso EMC-
Relés de sobrecarga eletrônico
Figura 6 – Relé de sobrecarga eletrônico
4. RELÉ DE TEMPO
Relés de tempo são temporizadores para controle de tempos de curta duração, usados na automação de máquinas e processos industriais, especialmente em sequenciamentos, interrupções e chaves de partida.
LAB. 2
Manual DEGEM – Curso EMC-
IV. QUESTÕES
TURMA Nº NOME
- Cite algumas aplicações do contator. Exemplifique.
- Para que servem os contatos auxiliares do contator?
- O que é contato de selo?
- Para que serve um circuito de intertravamento?
- Qual a função do relé de tempo?
- Explique o funcionamento do relé de tempo.
