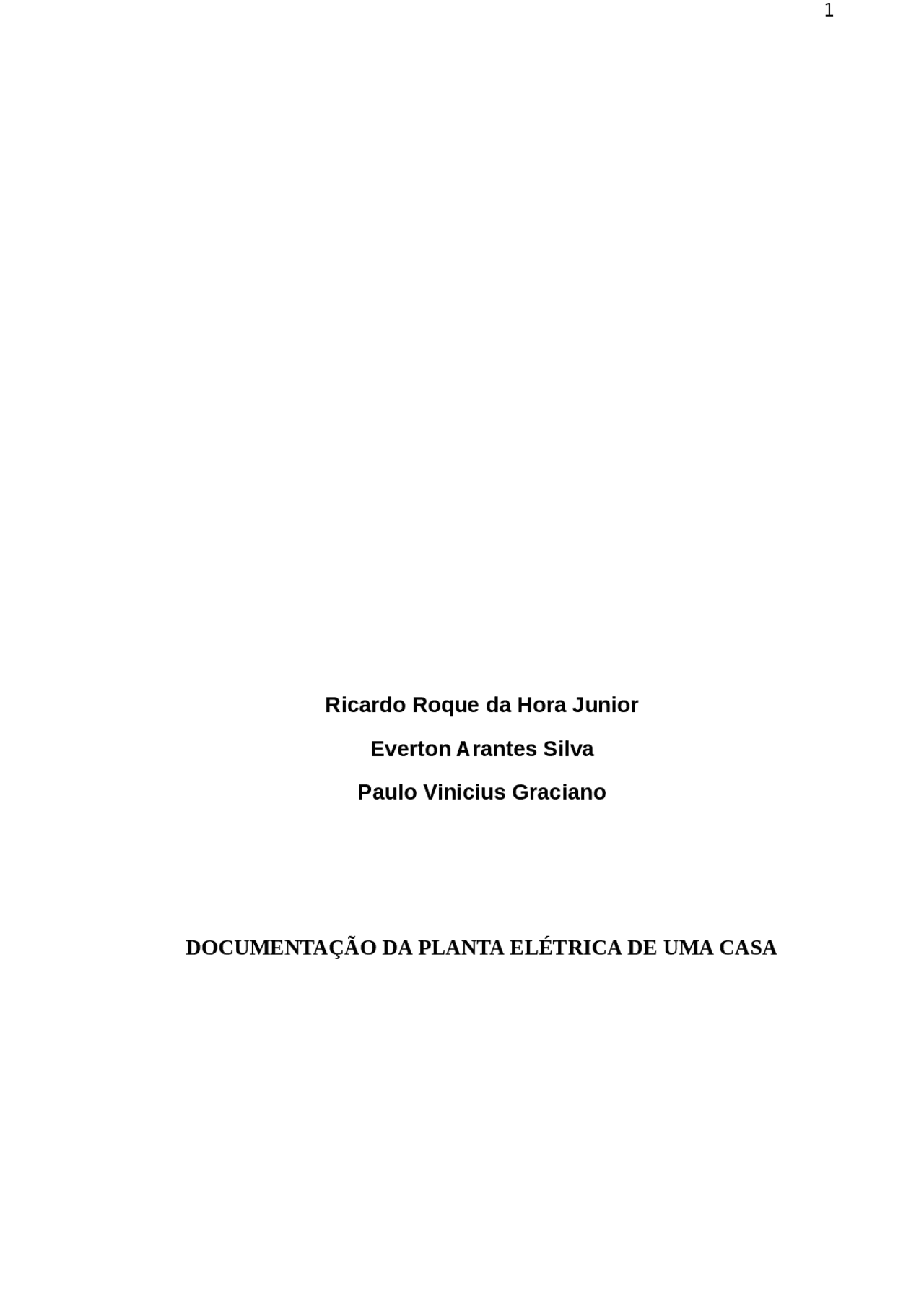

Ricardo Roque da Hora Junior

Everton Arantes Silva

Paulo Vinicius Graciano

DOCUMENTAÇÃO DA PLANTA ELÉTRICA DE UMA CASA

Documentação da planta elétrica de uma casa, feito para avaliar os conteúdos estudados em sala de aula, ensinado pelo professor Hugo Pereira Rafael no curso de Telecomunicações pelo Centro Educacional Assistencial Profissionalizante da Pedreira (CEAP).

São Paulo

Índice

1. INTRODUÇÃO................................................................................................................. 4

2. INFORMAÇÃO SOBRE OS CÔMODOS.......................................................................

3. COTAÇÃO DE PREÇOS..................................................................................................

4. POTÊNCIA TOTAL DAS TOMADAS...........................................................................

5. POTÊNCIA TOTAL DE ILUMINAÇÃO........................................................................

6. POTÊNCIA TOTAL DA CASA........................................................................................

7. TIPO DE FORNECIMENTO E TENSÃO.......................................................................

8. QUANTIDADE DE FIOS QUE SERÃO USADOS........................................................

9. CONCLUSÃO....................................................................................................................

10. FONTES............................................................................................................................

2. Informações sobre os cômodos

Churrasqueira Área: 2m x 8.5m = 17m² - 0.8m x 1m = 0.8 = 16.20m² Perímetro: 8.5m+ 8.5m+2+2 = 21m Tipos de Luminárias: direta Quantidade de Lâmpadas: 3 lâmpadas incandescente Quantidade de tomadas: serão duas tomadas de uso geral

Depósito Área: 0.8m x 1 = 0.8m² Perímetro: 1+1 + 0.8+ 0.8= 3.6m Tipos de Luminárias: semi-indireta Quantidade de Lâmpadas: 1 lâmpada incandescente Quantidade de tomadas: terá apenas uma tomada de uso geral

Área de Serviço Área: 1.75m x 1.75m = 3.0625m² Perímetro: 1.75m + 1.75m + 1.75m + 1.75m = 7m Tipos de Luminárias: semi-indireta Quantidade de Lâmpadas: 2 lâmpadas incandescentes Quantidade de tomadas: terão duas tomadas, sendo as duas de uso específico, sendo uma para maquina de lavar e a outra para secadora de roupas.

Dormitório 1: Área: 5m x 3.15m = 15.75m² Perímetro: 5m+ 5m+ 3.15m+ 3.15m = 16.30m Tipos de Luminárias: semi-direta Quantidade de Lâmpadas: 3 lâmpadas incandescentes Quantidade de tomadas: Serão 4 pontos de tomada sendo 2 pontos com duas tomadas e os outros dois pontos com apenas 1 tomada.

Cozinha Área: 5m x 5m = 25m² Perímetro: 5m + 5m + 5m + 5 = 25m Tipos de Luminárias: direta Quantidade de Lâmpadas: 4 lâmpadas fluorescente Quantidade de tomadas: Terão 6 pontos de tomada sendo que 3 pontos terão 2 duas tomadas e os outros 3 pontos apenas 1. Lembrando que na cozinha terá 1 tomada de uso específico para a lava louças.

Circulação Área: 4m x 0.8m = 3.20m² + 3.15m x 0.8m = 5.72m² Perímetro: 4m + 4m + 0,8m + 0.8m + 3.15m + 3.15m + 0.8m + 0.8m = 17.50m² Tipos de Luminárias: semi-direta Quantidade de Lâmpadas: 2 lâmpadas incandescente Quantidade de tomadas: Terão duas tomadas de uso geral.

Banho 1 Área : 1m x 1.2m = 1.2m²

Simon Tomada 2p+T Padrão Brasileiro 10a 250v Branco S R$ 8,

Iriel Tomada 2p + T 10a Horizontal Branca Impéria

R$ 5,

Interruptor Simples Marca Modelo/especificações Preço Simon Interruptor Simples com Luz 10a 250v Branco S

R$ 13,

Pial Legrand Interruptor Simples 4x2 Pratis Branco Pratis

R$ 8,

Iriel Interruptor Simples Impéria Branco R$ 4,

Interruptor Paralelo Marca Modelo/especificações Preço Bticino Interruptor Paralelo com Luz 10a 250v R$ 24,

Pial Legrand Interruptor Paralelo Vertical 10a 250v com Placa Pialplus

R$ 14,

Simon Interruptor Paralelo 10a 250v Branco R$ 9,

Lâmpada incandescente Marca Modelo/especificações Preço Philips Lâmpada Incandescente Soft 100w 127v R$ 4,

Osram

Lâmpada Incandescente Classic 127v R$ 3,

Philips Lâmpada Incandescente Standard 60w 127v

R$ 1,

Lâmpada Fluorescente Marca Modelo/especificações Preço Osram Lâmpada Fluorescente Basic R$ 17,

Philips Lâmpada Fluorescente Tld 30w Eld 25 Bivolt R$ 9,

Taschibra Lâmpada Fluorescente para Reator R$ 3.

Induscabos Fio Ecopower 1.5mm Rolo com 100m Preto R$ 87,

Eletrofita

Eletrofita tomada c/fio terra 2+1terra 1, mm cobre eletrolitico policarbonato 20a 750v 60,00 mm 0,50 mm 70 ºc nbr 5410 eletrofita preto

R$ 28.

Prysmian Cabo Afumex Flexível 1.5mm² 100m Azul

R$ 61,

Fio neutro Marca Modelo/especificações Preço Induscabos Fio Ecopower 1.5mm Rolo com 100m Preto

R$ 87,

Eletrofita Eletrofita tomada c/fio terra 2+1terra 1, mm cobre eletrolitico policarbonato 20a 750v 60,00 mm 0,50 mm 70 ºc nbr 5410 eletrofita azul

R$ 28.

Pry Prysmian Cabo Afumex Flexível 1.5mm² 100m Azul^ R$ 59,

Cigarra Marca Modelo/especificações Preço Pial Legrand Campainha Cigarra Pialplus^ R$ 31,

Iriel Campainha Cigarra de Embutir Duale Branca^ R$ 24, Fame Campainha Cigarra de Embutir Gris Cinza (^) R$ 14,

Disjuntor Marca Modelo/especificações Preço Pial Legrand Disjuntor Unipolar 20 Ampères R$ 8,

Lorenzetti Disjuntor Unipolar 20Ampères R$ 6,

Iriel Disjuntor Din Monopolar 250-440V 20A 18 x90 x 53 mm 120-6 R$6,

Interruptor intermediário Marca Modelo/especificações Preço Bticino Interruptor Intermediário 1 Módulo 10a 250vThesi Up R$ 43,

Pial Legrand

Interruptor Intermediário 1 Módulo 10a 250v Pialplus R$ 43,

Simon Interruptor Intermediário 10a 250v Branco S30^ R$ 31,

5.Potência Total de Iluminação

100 VA – Depósito 100 VA – Circulação 220 VA – Garagem 340 VA – Cozinha 220 VA – Dormitório 1 100 VA – Banho 1 220 VA – Sala de Estar 100 VA – Área de Serviço 220 VA - Churrasqueira 1620 VA x 1 – Fator de Potência 1620 W – Potência total de Iluminação

6. Potência Total da Casa

+18240 W – potência das tomadas

• 1620 W – potência das lâmpadas 19860 W – potência total da casa

7. Tipo de Fornecimento e Tensão

Será fornecimento bifásico, pois a potência calculada está acima de 12000 W até 25000 W. A ligação será feita a três fios: duas fases e um neutro. As tensões serão de 127 V e 220 V.

8. Calculo de quantos metros de fio serão usados

Aproximadamente serão usados 300m á 350m de fio ao todo.

9. Conclusão

10. Fontes

C&C Interlagos

Avenida Nações Unidas, 23.

Santo Amaro - São Paulo - SP 04795-

http://www.cec.com.br/

Loja Interlagos

http://www.leroymerlin.com.br/ Endereço: Rua Domingas Galleteri Blotta, 311 (Próximo ao Shopping Interlagos) CEP: 04455-

http://www.luzetc.com.br
