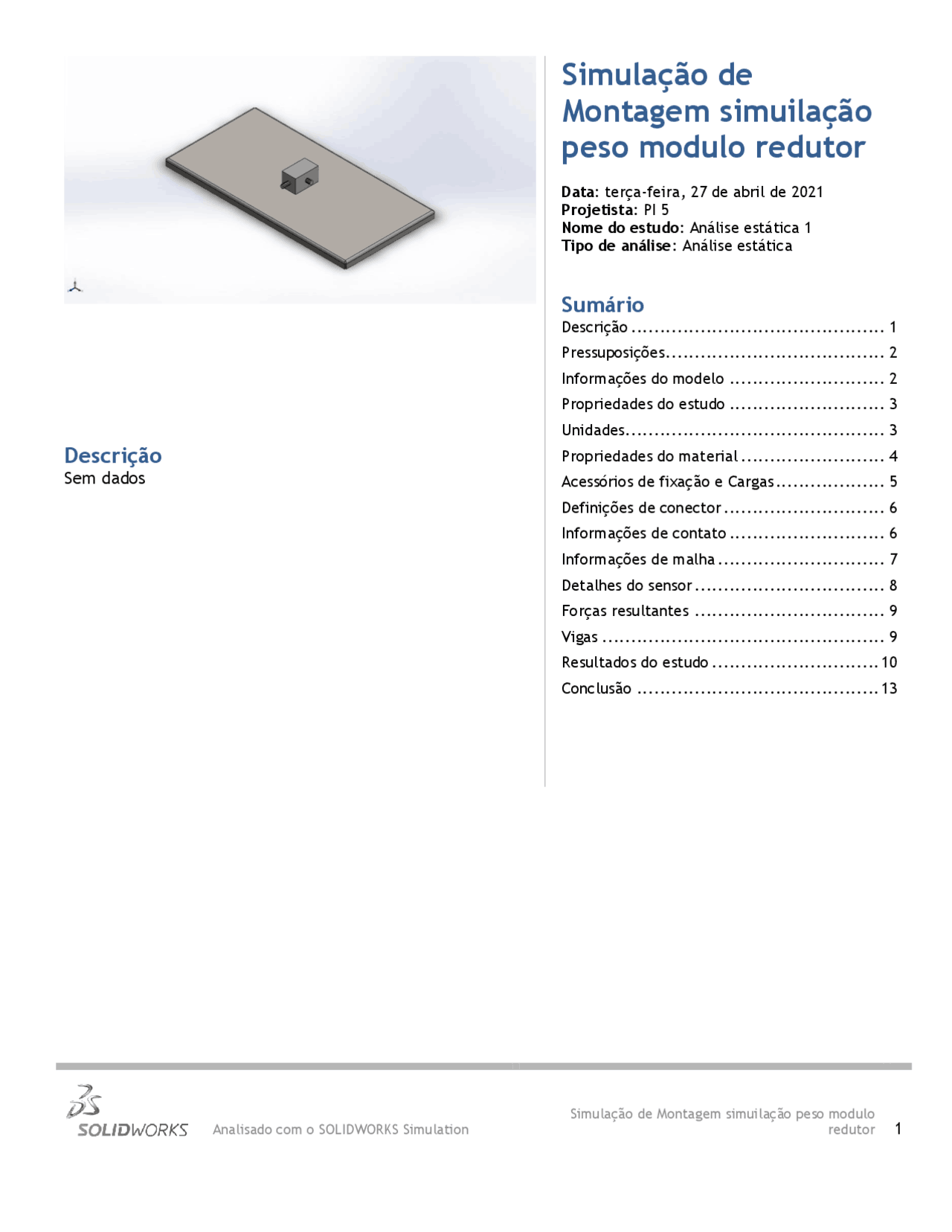

Simulação de Montagem simuilação peso modulo
Simulação de
Montagem simuilação
peso modulo redutor
Data: terça-feira, 27 de abril de 2021 Projetista: PI 5 Nome do estudo: Análise estática 1 Tipo de análise: Análise estática
Sumário
Descrição ............................................ 1 Pressuposições ...................................... 2 Informações do modelo ........................... 2 Propriedades do estudo ........................... 3 Unidades............................................. 3 Propriedades do material ......................... 4 Acessórios de fixação e Cargas ................... 5 Definições de conector ............................ 6 Informações de contato ........................... 6 Informações de malha ............................. 7 Detalhes do sensor ................................. 8 Forças resultantes ................................. 9 Vigas ................................................. 9 Resultados do estudo ............................. 10 Conclusão .......................................... 13
Descrição
Sem dados
Simulação de Montagem simuilação peso modulo Pressuposições Informações do modelo Nome do modelo: Montagem simuilação peso modulo redutor Configuração atual: Valor predeterminado Corpos sólidos Nome e referência do documento Tratado como Propriedades volumétricas Caminho/Data do documento modificado Ressalto-extrusão Corpo sólido Massa:45,826 kg Volume:0,00580077 m^ Densidade:7.900 kg/m^ Peso:449,095 N
D:\DOCUMENTOS DA
FACULDADE\5°
PERIODO\PI 5\PROJETO PI
5 \Motoredutor.SLDPRT Apr 27 12:40:24 2021
Simulação de Montagem simuilação peso modulo Propriedades do material
Referência do modelo Propriedades Componentes
Nome: AISI 1020 Tipo de modelo: Isotrópico linear elástico Critério de falha predeterminado: Desconhecido Limite de escoamento: 3,51571e+08 N/m^ Resistência à tração: 4,20507e+08 N/m^ Módulo elástico: 2e+11 N/m^ Coeficiente de Poisson:
Massa específica: 7.900 kg/m^ Módulo de cisalhamento: 7,7e+10 N/m^ Coeficiente de expansão térmica: 1,5e-05 /Kelvin Corpo sólido 1(Ressalto- extrusão4)(Motoredutor-1) Dados da curva:N/A Nome: ASTM A36 Aço Tipo de modelo: Isotrópico linear elástico Critério de falha predeterminado: Desconhecido Limite de escoamento: 2,5e+08 N/m^ Resistência à tração: 4e+08 N/m^ Módulo elástico: 2e+11 N/m^ Coeficiente de Poisson:
Massa específica: 7.850 kg/m^ Módulo de cisalhamento: 7,93e+10 N/m^ Corpo sólido 1(Aresta- Flange1)(PM 02 - Plataforma- 1/Plataforma principal-2) Dados da curva:N/A
Simulação de Montagem simuilação peso modulo Acessórios de fixação e Cargas
Nome do
acessório de
fixação
Imagem de acessório de
fixação
Detalhes de acessório de fixação
Fixo- 1
Entidades: 4 face(s) Tipo: Geometria fixa
Forças resultantes
Componentes X Y Z Resultante Força de reação(N) 8,58307e- 06 2.696,74 0,00136566 2.696, Momento de reação(N.m) 0,361882 - 0,0167986 0,0826871 0,
Nome da
carga
Carregar imagem Detalhes de carga
Força- 1
Entidades: 1 face(s) Tipo: Aplicar força normal Valor: 550,83 N
Gravidade- 1
Referência: Plano superior Valores: 0 0 - 9, Unidades: m/s^
Simulação de Montagem simuilação peso modulo Informações de malha
Tipo de malha Malha mista
Gerador de malhas usado: Malha padrão
Transição automática: Desativada
Incluir loops de malha automáticos: Desativada
Pontos Jacobianos para malha de alta qualidade 16 Pontos
Verificação Jacobiana para cascas Desativada
Tamanho do elemento 32,0294 mm
Tolerância 1,60147 mm
Qualidade da malha Alta
Refazer malha de peças falhas com malha
incompatível
Desativada
Informações de malha - Detalhes
Total de nós 16937
Total de elementos 9234
Tempo para conclusão da malha (hh;mm;ss): 00:00:
Nome do computador:
Simulação de Montagem simuilação peso modulo Detalhes do sensor
Sem dados
Simulação de Montagem simuilação peso modulo Resultados do estudo
Nome Tipo Mín. Máx.
Tensão1 VON: tensão de von Mises 0,000e+00N/m^ Nó: 9186 1,686e+07N/m^ Nó: 7287 Montagem simuilação peso modulo redutor-Análise estática 1-Tensão-Tensão
Nome Tipo Mín. Máx.
Deslocamento1 URES: Deslocamento resultante 0mm Nó: 8988 0,344mm Nó: 13350
Simulação de Montagem simuilação peso modulo Montagem simuilação peso modulo redutor-Análise estática 1 - Deslocamento-Deslocamento
Nome Tipo Mín. Máx.
Deformação1 ESTRN : Deformação equivalente 0 Elemento: 8491 4,47e- 05 Elemento: 6474
Simulação de Montagem simuilação peso modulo Montagem simuilação peso modulo redutor-Análise estática 1-Fator de segurança-Fator de segurança Conclusão
