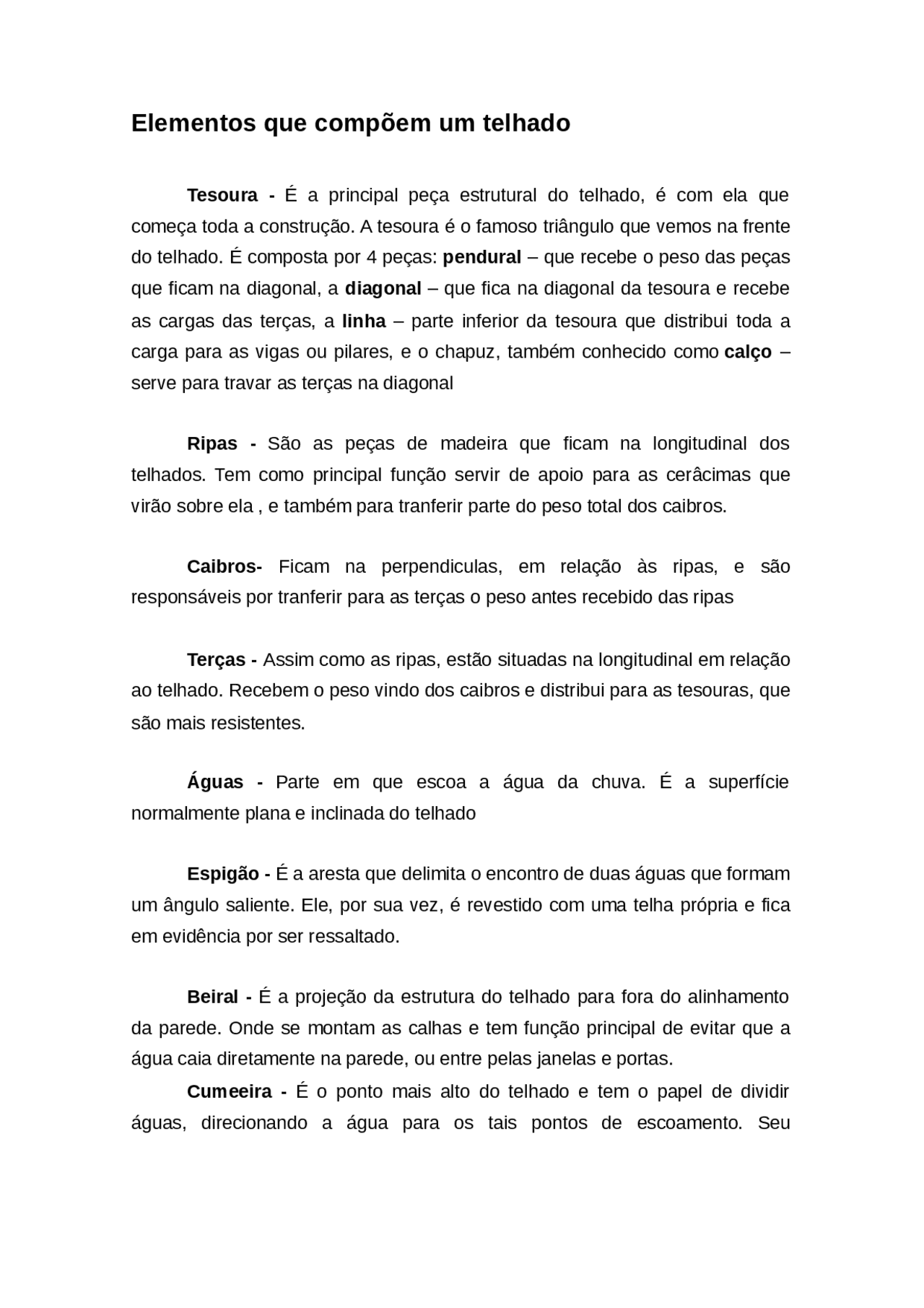

Elementos que compõem um telhado
Tesoura - É a principal peça estrutural do telhado, é com ela que começa toda a construção. A tesoura é o famoso triângulo que vemos na frente do telhado. É composta por 4 peças: pendural – que recebe o peso das peças que ficam na diagonal, a diagonal – que fica na diagonal da tesoura e recebe as cargas das terças, a linha – parte inferior da tesoura que distribui toda a carga para as vigas ou pilares, e o chapuz, também conhecido como calço – serve para travar as terças na diagonal
Ripas - São as peças de madeira que ficam na longitudinal dos telhados. Tem como principal função servir de apoio para as cerâcimas que virão sobre ela , e também para tranferir parte do peso total dos caibros.
Caibros- Ficam na perpendiculas, em relação às ripas, e são responsáveis por tranferir para as terças o peso antes recebido das ripas
Terças - Assim como as ripas, estão situadas na longitudinal em relação ao telhado. Recebem o peso vindo dos caibros e distribui para as tesouras, que são mais resistentes.
Águas - Parte em que escoa a água da chuva. É a superfície normalmente plana e inclinada do telhado
Espigão - É a aresta que delimita o encontro de duas águas que formam um ângulo saliente. Ele, por sua vez, é revestido com uma telha própria e fica em evidência por ser ressaltado.
Beiral - É a projeção da estrutura do telhado para fora do alinhamento da parede. Onde se montam as calhas e tem função principal de evitar que a água caia diretamente na parede, ou entre pelas janelas e portas. Cumeeira - É o ponto mais alto do telhado e tem o papel de dividir águas, direcionando a água para os tais pontos de escoamento. Seu
revestimento é diferente do restante do telhado e é executado com uma telha própria.
Trama - É o resultado do entrelaçamento das ripas e dos caibros. Ele é como uma grade que dá sustentação às telhas e deve ser feito para que não haja infiltrações
Água furtada - Em algumas regiões do Brasil é conhecida como Rincão, a água furtada é a aresta que delimita o encontro de duas águas que formam um ângulo, desse modo, como o espigão, mas desta vez ele é reentrante, isto é, forma algo como uma calha que faz o escoamento e leva – de fato – para a calha.
Rufo - Tem a função é evitar que águas pluviais ultrapassem o telhado, e assim evitar a infiltrações, e normalmente é colocado em locais onde há encontro de telhado e parede, onde não é feito o encaixe perfeito entre as telhas no restante da estrutura.
Fiada - É a fileira de telhas dispostas na direção da largura, que estão instaladas perpendicularmente às terças.
Pendural: Elemento vertical no centro da tesoura que vai desde a
superfície da linha até a cumeeira.
Apoio ou berço: É o elemento que faz a ligação de contato entre
a estrutura do telhado e o elemento estrutural que suportará o peso do
mesmo.
Telha: É o elemento utilizado na cobertura dos telhados.
Tipos de madeira mais utilizadas
Maçaranduba Também chamada de Piraju, a Maçaranduba está entre as madeiras mais indicadas para construção de telhado. Conhecida pela alta resistência e dureza, ela se destaca também pelo preço mais acessível. Por outro lado, pode ser um pouco difícil de trabalhar e exige alguns cuidados a mais com os parafusos de fixação.
Cambará Essa é outra madeira muito utilizada na construção de telhados. Bastante resistente à umidade, sendo indicada para regiões onde chove em
demasia, ela é bem dura, mas fácil de trabalhar. Destaque também para o preço mais em conta.
Garapeira Conhecida pela grande resistência às ações da umidade e de cupins, a garapeira oferece excelente acabamento, aparecendo como ótima escolha para ficar aparente, como nos casos de telhados de garagens sem forro e varandas, por exemplo.
Angelim Leve e resistente, o Angelim é outra das madeiras boas para telhados, aparecendo bem em diferentes projetos de construção. Suas características também o fazem uma boa escolha para a fabricação de portas e esquadrias, entre outras estruturas.
Peroba do Norte
Dura e sem presença de nós, a Cupiuba, como ela também é conhecida, tem alta resistência a fungos e cupins, consistindo em outra boa escolha para a construção do telhado.
Espaçamentos sugeridos
ajustam ao modelo arquitetônico da casa. Há modelos que se beneficiam mais de construções tradicionais e outras de estilos mais contemporâneos. Todas essas variações devem ser levadas em conta antes de planejar o telhado e o tipo de telha a ser utilizada para não ter surpresas – desagradáveis
- na hora de finalizar a obra.
As telhas de cerâmicas, também chamadas de telhas de barro, são as mais comuns no Brasil. Provavelmente é só você olhar ao redor e encontrará vários telhados com esse tipo de material. Devido a essa popularidade, são fáceis de encontrar no mercado, havendo uma grande diversidade de formatos e modelos.
Algumas de suas vantagens é que ela proporciona isolamento térmico, são fáceis de limpar e possuem manutenção barata. Para cobrir um metro quadrado de telhado, são utilizadas de 15 a 17 unidades de telha. Infelizmente, esse tipo de material também possui desvantagens. As telhas de cerâmicas são pesadas, em torno de 40 quilos por metro quadrado e, por isso, precisam de um engradamento resistente e bem feito. Fora isso, são mais permeáveis que as de cimento, o que pode facilitar a proliferação de mofo ou fungo.
reforçada para sustentá-las. Outra desvantagem é que possuem baixa resistência ao vento.
O fibrocimento surgiu para substituir o amianto, material que era muito utilizado na fabricação de telhas onduladas, mas que é prejudicial à saúde humana. São telhas leves, duráveis, baratas e resistentes, que não precisam de uma estrutura de sustentação reforçada. São vendidas em placas com 1, metros de largura por 2,44 de comprimento e é possível encontrar em diversos modelos e espessuras. Uma outra vantagem é que podem ser instaladas em locais com pouca inclinação (mínima de 15%). Possuem também uma boa relação entre o custo e o benefício. Uma desvantagem é que elas absorvem calor com muita facilidade e podem deixar o ambiente interno quente. Para resolver o problema, é preciso construir um forro ou uma laje.
Estruturas metálicas e estruturas de madeira
A cobertura ou telhado é a parte da construção cujo objetivo é de proteger a edificação da ação das intempéries, atua como um regulador térmico dos ambientes, sendo ainda um excelente isolante térmico, podendo também desempenhar uma função estética. A estrutura de um telhado deve suportar, além do peso próprio de seus componentes, o peso dos revestimentos de cobertura, forros suspensos, materiais de isolamento, cargas de vento e outros equipamentos ou elementos fixados ou apoiados à estrutura. Além de ser um componente estrutural, o telhado também é um componente funcional e estético que deve se adequar a linguagem de toda a edificação. Os telhados podem variar desde simples coberturas planas até projetos mais complexos. No entanto, uma das primeiras decisões a serem tomadas no projeto do telhado é se ele será sustentado por estrutura de aço ou madeira. Antes de tomar qualquer decisão é necessário analisar o custo- benefício de cada estrutura. Em relação a isso, tem- se a cultura de achar que o telhado de madeira e mais barato, talvez por ser tradicionalmente mais aceito. A madeira está sujeita a cupins e variações de temperatura e o preço pode variar muito, dependendo da qualidade dela. Seu telhado pode custar caríssimo ou não tão caro. Madeira boa custa muito dinheiro. Há também a questão ecológica. Uma viga de madeira por exemplo, exige que uma árvore grande e específica seja cortada e é preciso esperar que esta árvore cresça. Um telhado de ferro não está sujeito a tanta variação de preço, porque é um produto fabricado e é fácil de se encontrar. Em uma obra, a estrutura do telhado de ferro será mais barata que a estrutura do telhado de madeira. A estrutura metálica está sujeita ao tratamento de ferrugem e oxidação e pode ter suas sobras recicladas e utilizadas na obra. Muito pouca gente pensa em utilizar telhados com estrutura metálica, mas a verdade é que esse tipo de telhado pode compensar e muito a médio e longo prazo. Um telhado de estrutura metálica costuma durar a vida toda. Além disso, não está sujeito a tanta variação de preço, porque é um produto fabricado, fácil de se encontrar e que ainda pode ser reciclado. Em uma obra, a estrutura metálica do telhado será mais barata que a estrutura do telhado de madeira.
Referências Bibliográficas
https://www.tuacasa.com.br/tipos-de-telhas/
https://pedreirao.com.br/tipos-de-telhas-e-suas-caracteristicas/
http://www.politecnica.pucrs.br/professores/soares/Topicos_Especiais_- _Estruturas_de_Madeira/Coberturas.pdf
https://www.fazfacil.com.br/reforma-construcao/partes-do-telhado/
http://construindodecor.com.br/partes-de-um-telhado/#forward
http://www.tegula.com.br/site/pdf/tegula-folheto-tecnico-telha.pdf
