TELHADO
Acobertura de uma casa constitui-se de um telhado ou de uma laje. Neste capítulo, mostraremos apenas a confecção de um telhado, pois a laje é uma alternativa muito especialeétratadaemoutrocapítulo,emseparado.
A estrutura do telhado normalmente é feita de madeira. Caso a casa possua empenas nas laterais, a estrutura de madeira é bastante simples, pois não exige a confecçãodeumaestruturadotipotesoura.

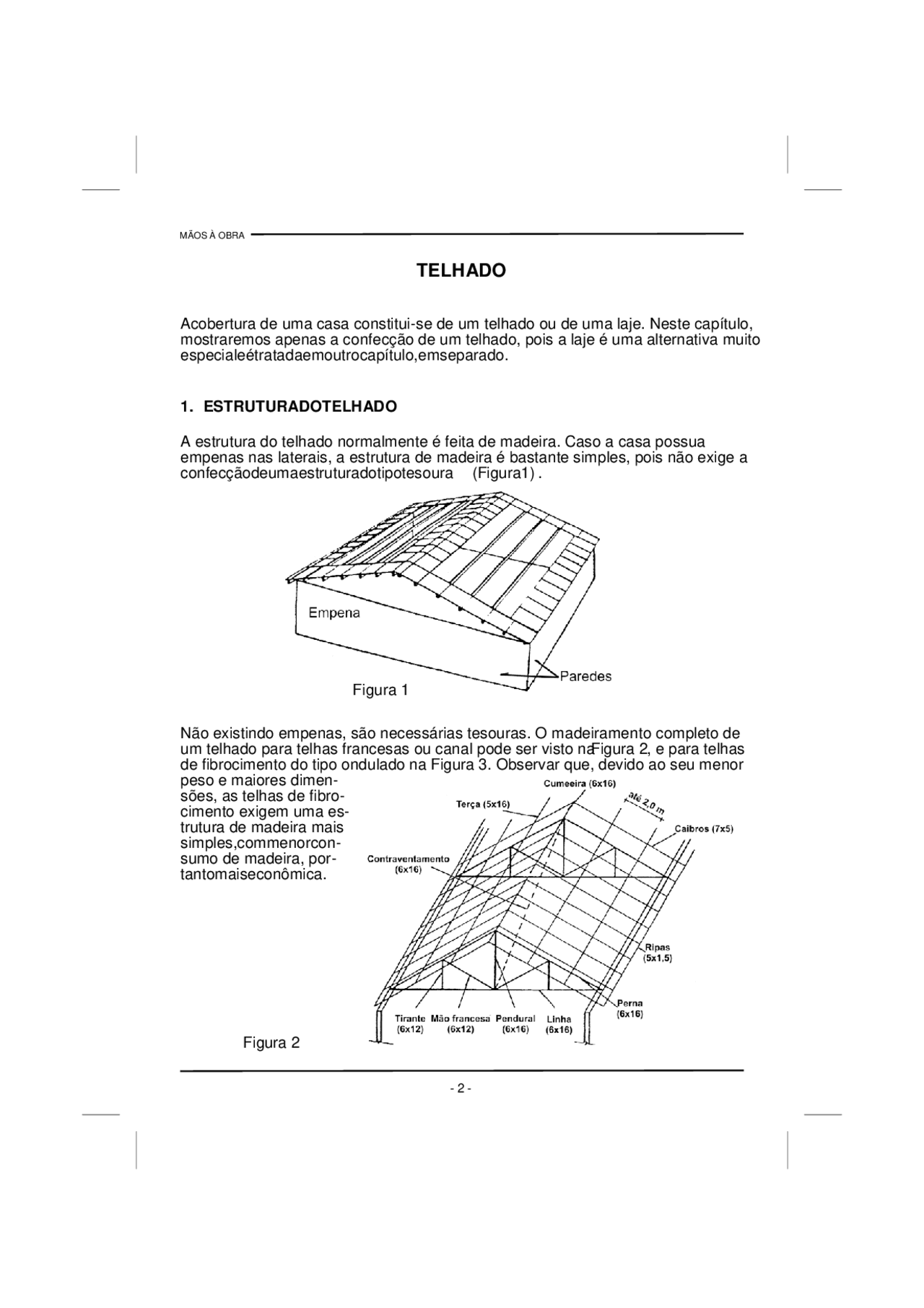

Não existindo empenas, são necessárias tesouras. O madeiramento completo de um telhado para telhas francesas ou canal pode ser visto na , e para telhas de fibrocimento do tipo ondulado na. Observar que, devido ao seu menor peso e maiores dimen- sões, as telhas de fibro- cimento exigem uma es- trutura de madeira mais simples,commenorcon- sumo de madeira, por- tantomaiseconômica.
1. ESTRUTURADOTELHADO
(Figura1)
Figura 2 Figura 3
Figura 1
Figura 2
Há ainda as telhas estruturais em fibrocimento, que utilizam uma quantidade mínimademadeiranaestrutura,porqueseudesenhopermitevencergrandesvãos.
Outro aspecto importante para se obter economia e qualidade é a utilização de madeiras com a bitola correta. Para as telhas de fibrocimento poderão ser seguidas asbitolasdemonstradasnastabelasorientativasaseguir:
a) Telhaondulada(6mmdeespessura)
Paraespaçamentoentreterçasde1,69m
b) Telhaondulada(5mmespessura)
Paraespaçamentoentreterçasde1,69m
1.1. BitolasdasTerças
Figura 3
Bitola da Terça (cm x cm)
Balanço máximo B da Terça permitido com essa bitola (m) 0, 0, 0, 0, 0,
Vão livre máximo L vencido pela Terça (m)
6x 6x 4x 6x 8 6x 8
4, 3, 3, 2, 2,
Bitola da Terça (cm x cm)
Balanço máximo B da Terça permitido com essa bitola (m) 0, 0, 0, 0, 0,
Vão livre máximo L vencido pela Terça (m)
6x 4x 4x 6x 8 6x 8
4, 3, 3, 2, 2,
As bitolas comerciais de madeira variam muito conforme a região do País.Atabela abaixo auxilia na conversão das bitolas disponíveis no mercado por aquelas indicadasnastabelasanteriores.
A inclinação do telhado recomendada de acordo com o tipo de telha utilizado é apresentada no , onde são indicados os caimentos por metro a ser dado ao telhado quando se conta com telha plana (francesa), canal (colonial) e fibrocimento normal. Existem outros tipos de telhas no mercado, de uso menos frequente,eporissonãoapresentadosnográfico.
Pelo pode-se encontrar qual a inclinação a ser dada ao telhado para cadatipodetelha.Vejanesteexemplocomoéfácil:
Um telhado que deverá ter uma largura (L) de 6,00 m, e no qual serão utilizadas .
1.2. Inclinação
telhasonduladasdefibrocimento
Gráfico G
Gráfico G
Bitolas comerciais
Gráfico G
Na escala de valores de "L", encontre 6,00 m, e a partir deste ponto siga uma reta verticalatéencontrararetacorrespondenteatelhaescolhida(pontoA).Desteponto siga com uma reta horizontal até encontrar a escala vertical, onde se Iê a altura "h" = 0,60 m, que deve ser elevada a parede da cumeeira, para se ter a inclinação necessária(10%).
Osvaloresde"h"encontradospelo são
Casopretendacolocarumacaixad'águasobotelhado,é necessário preverumaalturaquepossibilitesuacolocaçãoefácilacessoaela.
Recomenda-se o uso de telhados de forma simples, nos quais as águas das chuvas caiam diretamente no terreno, sem necessidade do uso de calhas e outros elementos. Na são representadas esquematicamente as formas de telhadosmaiscomumenteusadas:
Na escolha do tipo de telha a ser utilizada, considerar que a principal característica deumtelhadoéaestanqueidade,ouseja,nãodeixarvazaraáguadachuva.
Para tanto, as telhas escolhidas devem apresentar encaixes perfeitos, sem deixar frestas,boaresistênciaedurabilidade.
NOTAS: valoresmínimos.
1.3. FormadeTelhado
1.4. Telhas
GráficoG
Figura 4
Figura 4 - Formas de telhados
1.5. Calhas
Caso seja necessária a colocação de calhas devem ser atendidas algumas recomendações:
Nos telhados com queda acentuada, a primeira fileira de telha se estende atéametadedacalha.
Nos telhados com pouca queda, as telhas devem apenas alcançar a calha, paraevitarqueaáguaaultrapasse.
(Figura5a)
(Figura5b)
_
_
a) b) Figura 5
