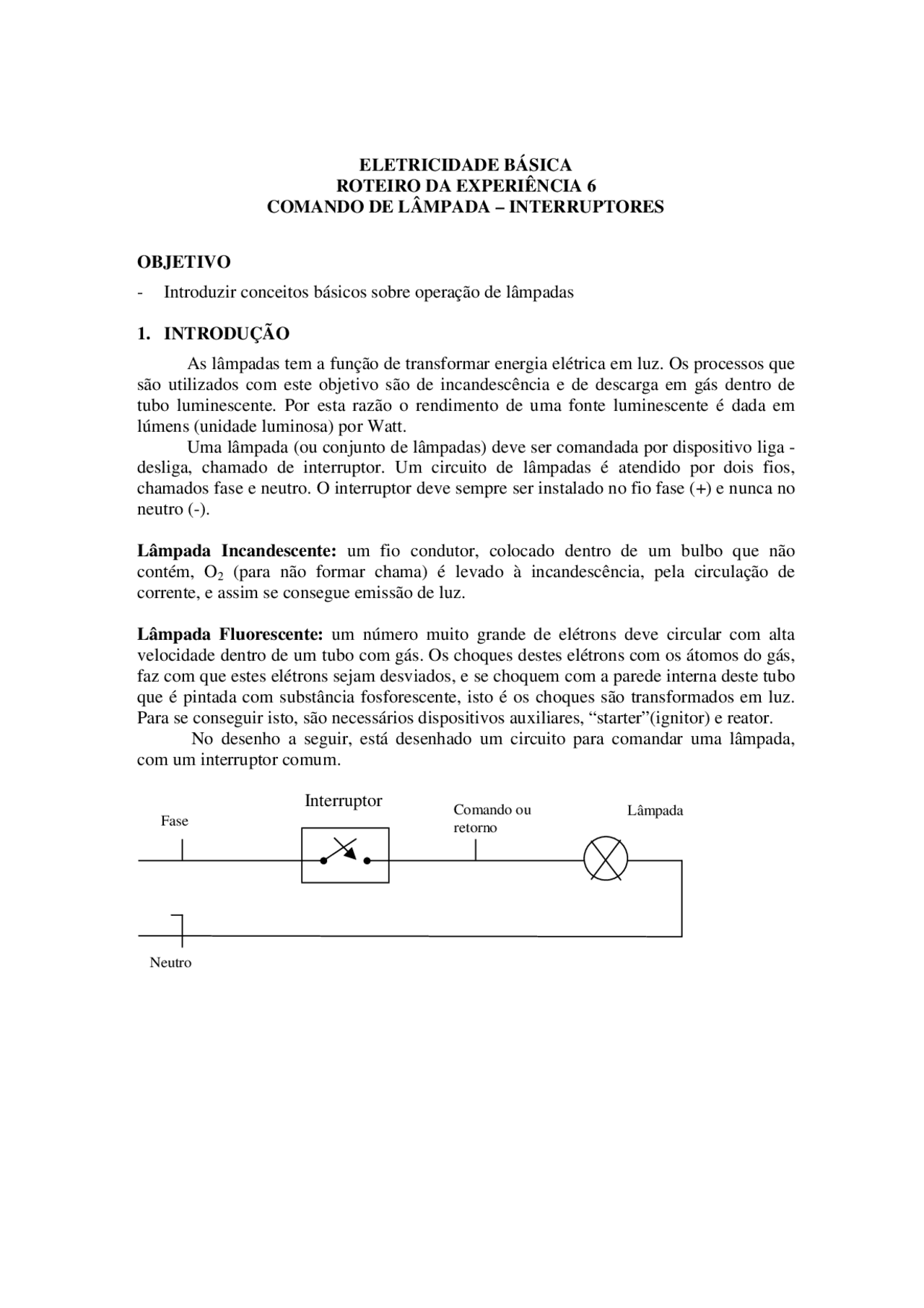

ELETRICIDADE BÁSICA
ROTEIRO DA EXPERIÊNCIA 6
COMANDO DE LÂMPADA – INTERRUPTORES
OBJETIVO
- Introduzir conceitos básicos sobre operação de lâmpadas
1. INTRODUÇÃO
As lâmpadas tem a função de transformar energia elétrica em luz. Os processos que
são utilizados com este objetivo são de incandescência e de descarga em gás dentro de
tubo luminescente. Por esta razão o rendimento de uma fonte luminescente é dada em
lúmens (unidade luminosa) por Watt.
Uma lâmpada (ou conjunto de lâmpadas) deve ser comandada por dispositivo liga -
desliga, chamado de interruptor. Um circuito de lâmpadas é atendido por dois fios,
chamados fase e neutro. O interruptor deve sempre ser instalado no fio fase (+) e nunca no
neutro (-).
Lâmpada Incandescente: um fio condutor, colocado dentro de um bulbo que não
contém, O2 (para não formar chama) é levado à incandescência, pela circulação de
corrente, e assim se consegue emissão de luz.
Lâmpada Fluorescente: um número muito grande de elétrons deve circular com alta
velocidade dentro de um tubo com gás. Os choques destes elétrons com os átomos do gás,
faz com que estes elétrons sejam desviados, e se choquem com a parede interna deste tubo
que é pintada com substância fosforescente, isto é os choques são transformados em luz.
Para se conseguir isto, são necessários dispositivos auxiliares, “starter”(ignitor) e reator.
No desenho a seguir, está desenhado um circuito para comandar uma lâmpada,
com um interruptor comum.
Interruptor
Fase
Comando ou
retorno
Lâmpada
Neutro
