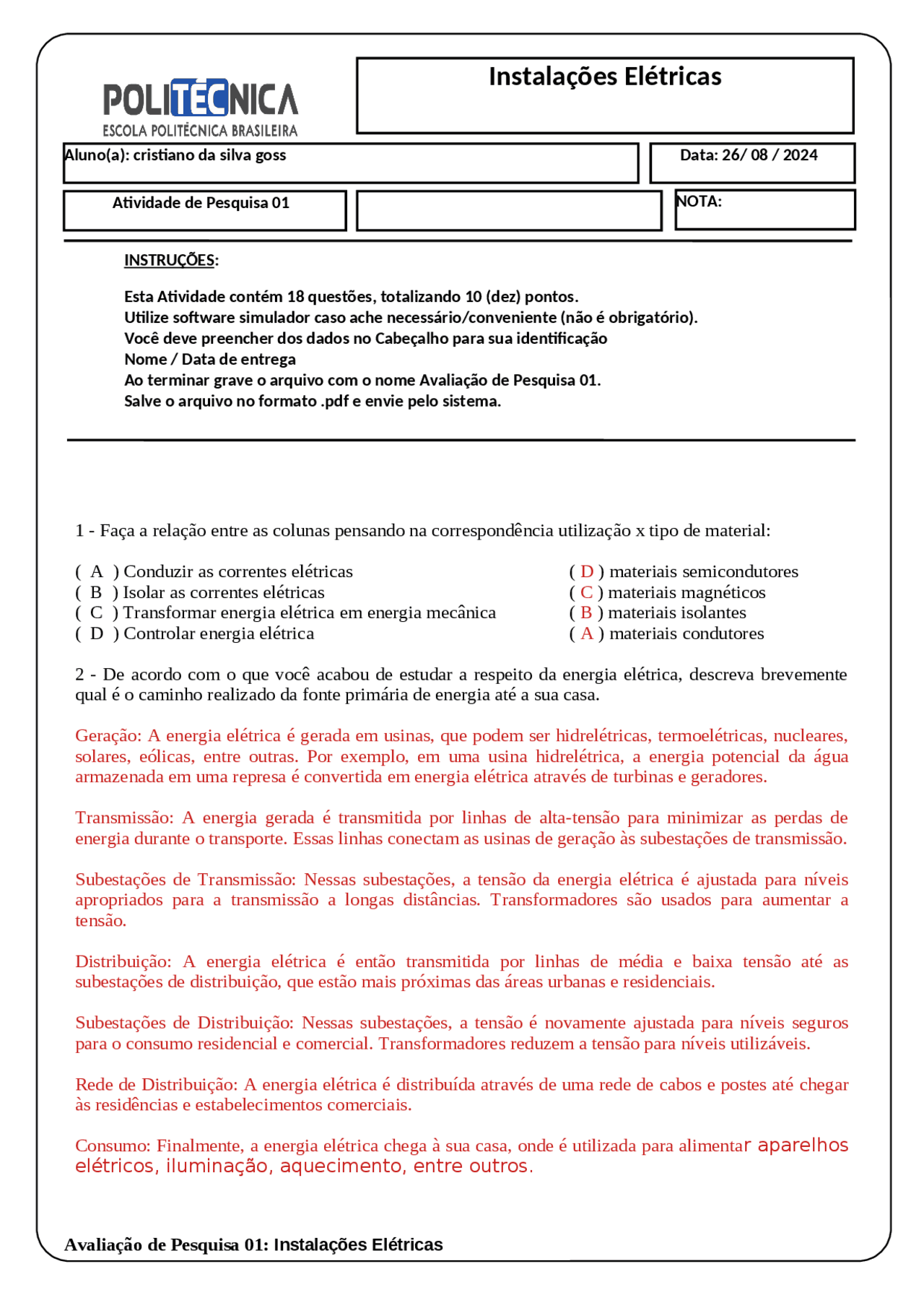

1 - Faça a relação entre as colunas pensando na correspondência utilização х tipo de material: ( A ) Conduzir as correntes elétricas ( D ) materiais semicondutores ( B ) Isolar as correntes elétricas ( C ) materiais magnéticos ( C ) Transformar energia elétrica em energia mecânica ( B ) materiais isolantes ( D ) Controlar energia elétrica ( A ) materiais condutores 2 - De acordo com o que você acabou de estudar a respeito da energia elétrica, descreva brevemente qual é o caminho realizado da fonte primária de energia até a sua casa. Geração: A energia elétrica é gerada em usinas, que podem ser hidrelétricas, termoelétricas, nucleares, solares, eólicas, entre outras. Por exemplo, em uma usina hidrelétrica, a energia potencial da água armazenada em uma represa é convertida em energia elétrica através de turbinas e geradores. Transmissão: A energia gerada é transmitida por linhas de alta-tensão para minimizar as perdas de energia durante o transporte. Essas linhas conectam as usinas de geração às subestações de transmissão. Subestações de Transmissão: Nessas subestações, a tensão da energia elétrica é ajustada para níveis apropriados para a transmissão a longas distâncias. Transformadores são usados para aumentar a tensão. Distribuição: A energia elétrica é então transmitida por linhas de média e baixa tensão até as subestações de distribuição, que estão mais próximas das áreas urbanas e residenciais. Subestações de Distribuição: Nessas subestações, a tensão é novamente ajustada para níveis seguros para o consumo residencial e comercial. Transformadores reduzem a tensão para níveis utilizáveis. Rede de Distribuição: A energia elétrica é distribuída através de uma rede de cabos e postes até chegar às residências e estabelecimentos comerciais. Consumo: Finalmente, a energia elétrica chega à sua casa, onde é utilizada para alimentar aparelhos elétricos, iluminação, aquecimento, entre outros.
Instalações Elétricas
Aluno(a): cristiano da silva goss Data: 26/ 08 / 2024 Atividade de Pesquisa 01 NOTA: INSTRUÇÕES: Esta Atividade contém 18 questões, totalizando 10 (dez) pontos. Utilize software simulador caso ache necessário/conveniente (não é obrigatório). Você deve preencher dos dados no Cabeçalho para sua identificação Nome / Data de entrega Ao terminar grave o arquivo com o nome Avaliação de Pesquisa 01. Salve o arquivo no formato .pdf e envie pelo sistema.
3 - Qual é a diferença entre o diagrama unifilar e o multifilar e em que essa diferença implica no que se refere ao uso da simbologia normatizada? Diagrama Unifilar Representação Simplificada: Utiliza uma única linha para representar um conjunto de condutores e componentes elétricos. Visão Geral: Fornece uma visão geral clara e concisa do sistema elétrico, facilitando a compreensão rápida da configuração do sistema. Simbologia: Emprega símbolos padronizados para representar os diferentes elementos do sistema, como disjuntores, transformadores e linhas de transmissão Diagrama Multifilar Representação Detalhada: Mostra todas as conexões individuais entre os componentes, utilizando várias linhas para representar cada condutor. Detalhamento Completo: Fornece uma visualização mais completa e complexa do sistema elétrico, incluindo informações adicionais como o tamanho e o tipo de fio utilizado. Simbologia: Também utiliza símbolos padronizados, mas com um nível de detalhe maior, representando cada conexão e componente de forma mais precisa Implicações no Uso da Simbologia Normatizada Diagrama Unifilar: A simbologia é mais simplificada, o que facilita a leitura e interpretação rápida, sendo ideal para projetos que necessitam de uma visão geral do sistema. Diagrama Multifilar: A simbologia é mais detalhada, o que permite uma análise mais minuciosa das conexões e componentes, sendo mais adequado para projetos complexos e detalhado 4 - Pesquise em sua região quais são as normas específicas da concessionária que são utilizadas em eletricidade. Na região de Caxias do Sul, Rio Grande do Sul, as normas específicas da concessionária de energia elétrica são reguladas principalmente pela Agência Nacional de Energia Elétrica (ANEEL) e pela Associação Brasileira de Normas Técnicas (ABNT). Aqui estão algumas das normas e regulamentos aplicáveis: Normas da ANEEL Resoluções da ANEEL: Estabelecem regras e procedimentos para a prestação do serviço público de distribuição de energia elétrica, incluindo planejamento, operação, medição, faturamento e suspensão do serviço Normas da ABNT ABNT NBR 5410: Trata das instalações elétricas de baixa tensão, abrangendo desde a concepção até a manutenção das instalações. ABNT NBR 14039: Refere-se às instalações elétricas de média tensão, garantindo a segurança e eficiência das instalações. ABNT NBR 5419: Foca na proteção contra descargas atmosféricas (sistemas de para-raios) 5 - Com base no que você estudou neste capítulo, escreva um pequeno texto relatando a sua percepção sobre a importância do cumprimento das normas técnicas de regulamentação.
Seção do condutor: Condutores com seções menores têm maior resistência, o que resulta em uma maior queda de tensão. Por isso, é importante dimensionar corretamente a seção dos cabos para minimizar esse efeito Corrente elétrica: A quantidade de corrente que passa pelo condutor também influencia a queda de tensão. Maior corrente resulta em maior queda de tensão 11 - Por que os eletrodutos devem obedecer às taxas de ocupações? 12 - Observe o trecho de uma rede de eletrodutos de PVC Flexível leve Tigreflex (com 12 m), que possui duas curvas e os circuitos mostrados na figura a seguir. Os condutores da instalação são do tipo cabo Noflan BWF da Ficap. Dimensione o eletroduto do trecho. Considere: Cabo 2,5 mm2 : De1 = 3,7 mm Cabo 6 mm2 : De2 = 4,8 mm Cabo 1,5 mm2 : De3 = 3,0 mm Cabo 10 mm2 : De4 = 5,9 mm Segurança: Exceder a taxa de ocupação pode causar superaquecimento dos cabos, aumentando o risco de incêndios. A ventilação adequada dentro do eletroduto ajuda a dissipar o calor gerado pela corrente elétrica. Facilidade de instalação e manutenção: Respeitar as taxas de ocupação facilita a instalação inicial dos cabos e futuras manutenções. Eletrodutos muito cheios dificultam a inserção e remoção de cabos, além de aumentar o risco de danos aos cabos existentes. Redução de danos aos cabos: Cabos comprimidos em um espaço pequeno podem sofrer danos na sua isolação, o que pode levar a curtos-circuitos e falhas no sistema. Eficiência do sistema: A taxa de ocupação adequada garante que os cabos possam operar de maneira eficiente, sem perdas excessivas de energia devido ao calor ou resistência adicional.
13 - O que são dispositivos de proteção? 14 - Como funciona um fusível? 15 - Por que os fusíveis são substituídos por disjuntores em residências? 16 - Explique o funcionamento térmico de um disjuntor. Dispositivos de proteção são equipamentos ou sistemas projetados para garantir a segurança de pessoas e instalações, prevenindo acidentes e danos. Eles podem ser encontrados em diversas áreas, como elétrica, mecânica e industrial. Aqui estão alguns exemplos: Dispositivos de proteção elétrica: Incluem disjuntores, dispositivos de proteção contra surtos (DPS) e interruptores diferenciais residuais (IDR). Esses dispositivos protegem contra sobrecargas, curtos- circuitos e choques elétricos Um fusível é um dispositivo de segurança usado em circuitos elétricos para proteger contra sobrecargas de corrente. Aqui está como ele funciona: Quando a corrente elétrica que passa pelo fusível excede um valor pré-determinado, o fio dentro do fusível aquece devido ao efeito Joule. Se a corrente continuar a aumentar, o fio eventualmente derrete (ou “queima”), interrompendo o circuito e prevenindo danos aos componentes eletrônicos Os disjuntores têm várias vantagens sobre os fusíveis, o que explica por que são frequentemente preferidos em instalações residenciais, são reutilizáveis, tem facilidade de uso, maior segurança, fácil diagnóstico e versátil O funcionamento térmico de um disjuntor é baseado no princípio da dilatação térmica dos materiais. Aqui está uma explicação detalhada: Componente Principal: O disjuntor térmico possui uma lâmina bimetálica, que é composta por duas tiras de metais diferentes, unidos firmemente. Esses metais têm coeficientes de expansão térmica distintos. Corrente Elétrica e Aquecimento: Quando a corrente elétrica passa pelo disjuntor, ela aquece a lâmina bimetálica. Se a corrente for normal, o aquecimento é mínimo e a lâmina permanece na sua posição original. Sobrecarga: Em caso de sobrecarga, a corrente elétrica aumenta, causando um aquecimento maior da lâmina bimetálica. Devido aos diferentes coeficientes de expansão térmica dos metais, a lâmina se curva. Desarme: Quando a lâmina bimetálica se curva o suficiente, ela aciona um mecanismo que desarma o disjuntor, interrompendo o fluxo de corrente elétrica no circuito. Isso protege o circuito contra danos causados por sobrecargas. Rearme: Após o disjuntor ser desarmado e a lâmina esfriar, ela retorna à sua posição original. O disjuntor pode então ser rearmado manualmente para restabelecer o fluxo de corrente.
