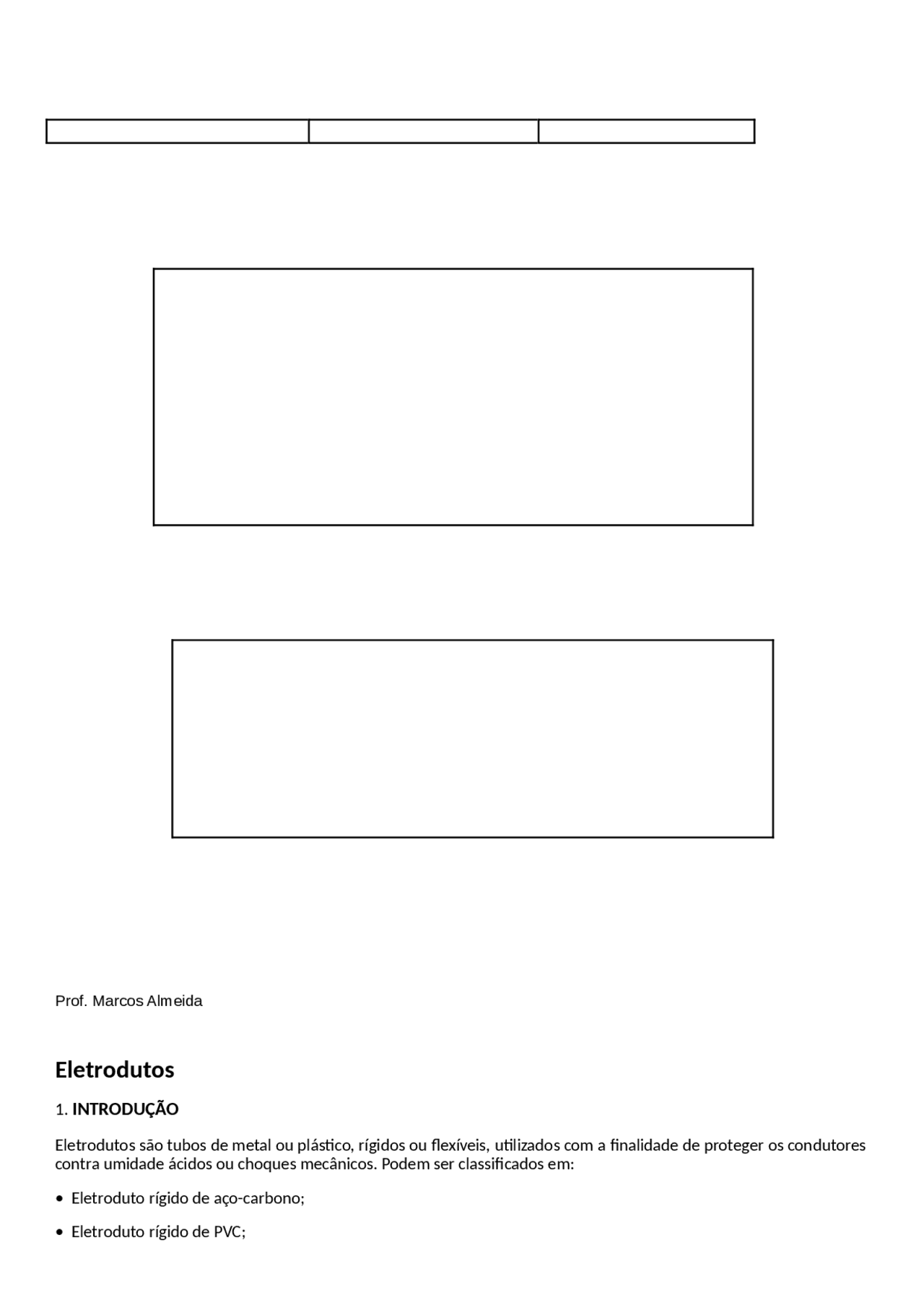

Prof. Marcos Almeida
Eletrodutos são tubos de metal ou plás�co, rígidos ou flexíveis, u�lizados com a finalidade de proteger os condutores contra umidade ácidos ou choques mecânicos. Podem ser classificados em:
Os eletrodutos rígidos de aço são tubos de aço com ou sem costura longitudinal (solda), com diâmetros e espessuras de paredes diferenciados, e com acabamento de super�cie externo e/ou interno, que pode ser brunido, decapado, fosfa�zado, galvanizado, pintado, polido, reves�do ou trefilado. São usados normalmente em instalações expostas.
Comercialmente são adquiridos em barras de 3 metros, cujas extremidades são rascadas e providas de uma luva.
Figura 1 Detalhe do eletroduto de aço
Os eletrodutos rígidos de aço são especificados de acordo com as normas NBR 5597, 5598, 5624 e 13057. Apresentam variação de diâmetro e espessura de parede conforme a tabela a seguir.
Tabela 1- As diferenças entre as normas citadas está no acabamento, no �po de rosca (BSP ou NPT) e na presença ou ausência de costura no eletroduto.
2.1 OBSERVAÇÕES
I. A designação do diâmetro do eletroduto deve ser feita pelo diâmetro nominal e não pela designação da rosca.
II. No comércio, são encontrados eletrodutos de má qualidade que não atendem às normas. Os comerciantes chamam esses materiais de eletrodutos leves, médios ou pesados. Esse material e essas denominações não devem ser usados.
Para a fixação dos eletrodutos em instalações aparentes são u�lizadas braçadeiras apropriadas para cada ocasião, e que são encontradas em catálogos de fabricantes. Os eletrodutos metálicos não devem ser u�lizados em ambientes corrosivos ou com excessiva umidade. Além disso, eles devem ser curvados a frio, pois o calor destroi sua proteção de esmalte, o que causará a posterior oxidação do eletroduto.
2,2 DOBRAMENTOS DE ELETRODUTOS
Em alguns casos, é necessário dobrar eletrodutos de aço. Isso é feito para adaptá-los ao traçado de uma instalação, quando se deseja que uma rede de eletrodutos transponha um obstáculo, acompanhe uma super�cie com uma eventual curvatura ou mesmo por falta de uma curva pré-fabricada.
Figura 2 Detalhes de curvatura
Figura 3 Detalhe do Gabarito
Figura 4 Detalhe da curva
Para executar o dobramento, apóia o eletroduto no chão. O dobra-tubos é então seguro com as mãos, e o operador prende o eletroduto com os pés. O cabo do dobra-tubos é puxado aos poucos e o eletroduto é dobrado conforme a inclinação da curva desejada.
Quando se percebe que o material está cedendo, começa-se a curvá-lo lentamente. Deve-se evitar queimar ou amolecer demasiado o plás�co.Con�nua-se dobrando o eletroduto até obter a forma desejada, controlando com o gabarito correspondente, ou sobrepondo-o ao traçado. Quando o curvamento es�ver de acordo com o gabarito, a zona curvada deve ser imediatamente resfriada com um pano umedecido ou submergindo-a em um recipiente com água fria.
Exemplos
Exemplos
Este eletroduto é formado por uma cinta de aço galvanizada, enrolada em espirais meio sobrepostas e encaixadas de tal forma que o conjunto proporcione boa resistência mecânica e grande flexibilidade. Esse produto também é fabricado com um reves�mento de plás�co a fm de proporcionar maior resistência e durabilidade.
Figura 9 Eletroduto metálico Flexível
São u�lizados em instalações expostas de máquinas e motores elétricos.
Existem eletrodutos flexíveis de material plás�co, u�lizados somente em instalações embu�das. Como não existe uma norma da ABNT a respeito desse �po de eletroduto, para sua correta especificação e u�lização, deve-se u�lizar da norma IEC 614.
De acordo com a legislação, é vedado o uso, como eletroduto, de produto que não seja expressamente apresentados e comercializados como tal. Esta proibição inclui produtos caracterizados pelos seus fabricantes como “mangueiras”. Nas instalações elétricas abrangidas pela NBR 5410 só são admi�dos eletrodutos não-propagantes de chama, que suportem os esforços de deformação caracterís�cos da técnica constru�va u�lizada. Eles devem suportar as solicitações mecânicas, químicas, elétricas e térmicas às quais forem subme�dos nas condições da instalação. Nos eletrodutos, só devem ser instalados condutores isolados, cabos unipolares ou cabos mul�polares.
Obs. Isto não inclui eletrodutos para proteção mecânica, por exemplo, de condutores de aterramento.
6.2 Cuidados na montagem dos eletrodutos
Para facilitar o trabalho de colocação dos condutores nos eletrodutos, os trechos con�nuos de tubulação, sem interposição de caixas e equipamentos, não devem exceder 15 metros de comprimento para linhas internas nas edificações e 30 metros de comprimento para áreas externas às edificações se os trechos forem re�líneos. Se curvos, os limites de 15 metros e 30 metros devem ser reduzidos para 3 metros de cada curva de 90 º.
Em cada trecho de tubulação delimitado, de um lado e de outro, por caixa de extremidade de linha, qualquer que seja esta combinação (caixa-caixa, caixa-extremidade ou extremidade-extremidade), podem ser instaladas no máximo três curvas de 90 º ou seu equivalente, até no máximo 270 º. Em nenhuma hipótese devem ser instaladas curvas com deflexão superior a 90 º devido a grande dificuldade de passagem de condutores.
Em todos os pontos da tubulação onde houver entrada ou saída de condutores deve haver caixas, ou em todos pontos de emendas ou derivações de condutores, ou sempre que for necessário segmentar a tubulação.
Na montagem dos eletrodutos nas linhas embu�das em concreto armado, os eletrodutos devem ser dispostos de modo a evitar a sua deformação durante a concretagem. As junções de eletrodutos embu�dos devem ser efetuadas com auxilio de acessórios estanques aos materiais de construção.
7. ELETROCALHA
A eletrocalha, também chamada de leito, é uma bandeja que acomoda os cabos condutores em subs�tuição ao eletroduto quando existe a necessidade de muitos cabos na instalação. Veja a figura a seguir:
Figura 12 Eletrocalha
Figura 13 Aplicação de eletrocalha
