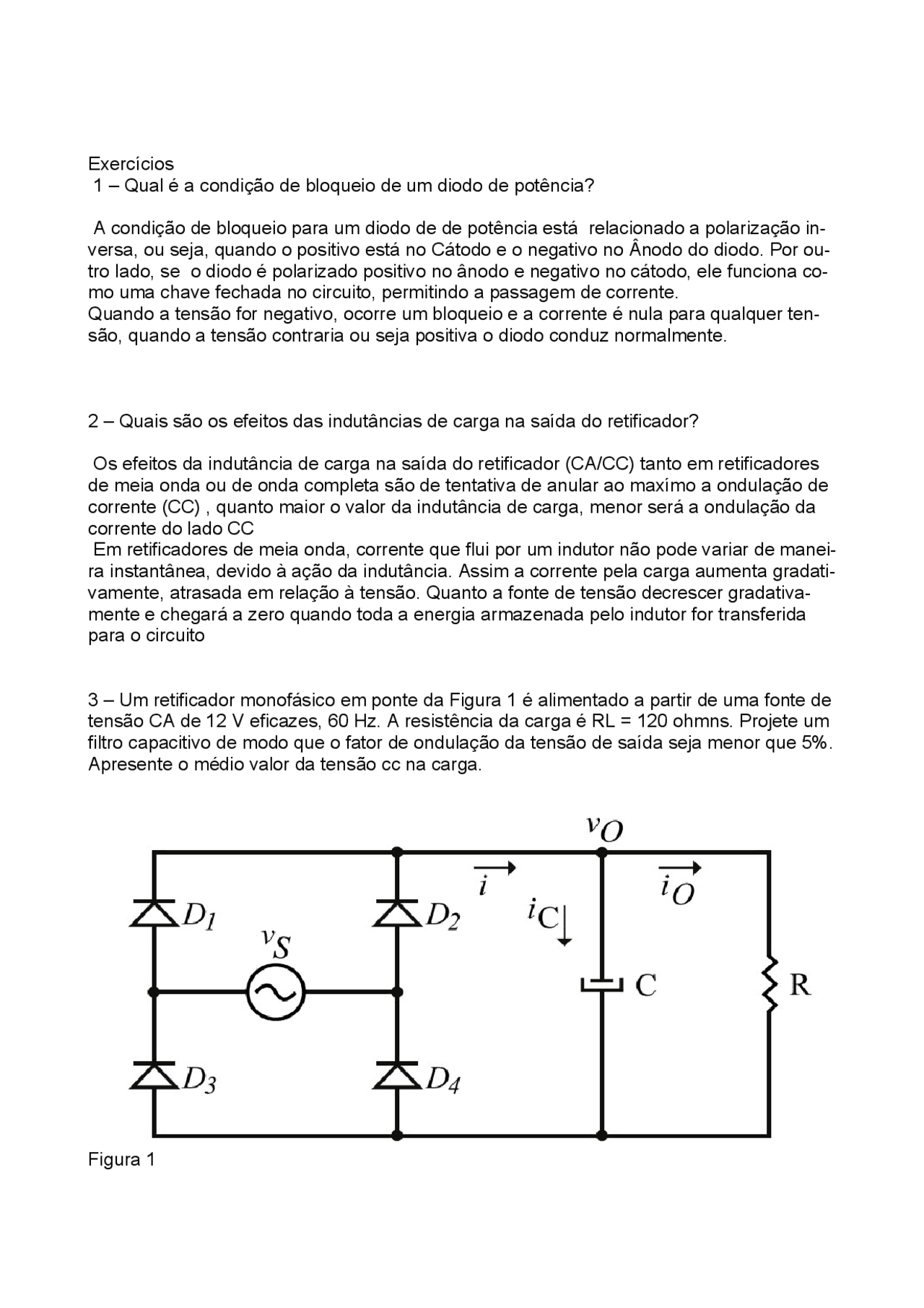

Exercícios
1 Qual é a condição de bloqueio de um diodo de potência?
A condição de bloqueio para um diodo de de potência está relacionado a polarização in-
versa, ou seja, quando o positivo está no Cátodo e o negativo no Ânodo do diodo. Por ou-
tro lado, se o diodo é polarizado positivo no ânodo e negativo no cátodo, ele funciona co-
mo uma chave fechada no circuito, permitindo a passagem de corrente.
Quando a tensão for negativo, ocorre um bloqueio e a corrente é nula para qualquer ten-
são, quando a tensão contraria ou seja positiva o diodo conduz normalmente.
2 Quais são os efeitos das indutâncias de carga na saída do retificador?
Os efeitos da indutância de carga na saída do retificador (CA/CC) tanto em retificadores
de meia onda ou de onda completa são de tentativa de anular ao maxímo a ondulação de
corrente (CC) , quanto maior o valor da indutância de carga, menor será a ondulação da
corrente do lado CC
Em retificadores de meia onda, corrente que flui por um indutor não pode variar de manei-
ra instantânea, devido à ação da indutância. Assim a corrente pela carga aumenta gradati-
vamente, atrasada em relação à tensão. Quanto a fonte de tensão decrescer gradativa-
mente e chegará a zero quando toda a energia armazenada pelo indutor for transferida
para o circuito
3 Um retificador monofásico em ponte da Figura 1 é alimentado a partir de uma fonte de
tensão CA de 12 V eficazes, 60 Hz. A resistência da carga é RL = 120 ohmns. Projete um
filtro capacitivo de modo que o fator de ondulação da tensão de saída seja menor que 5%.
Apresente o médio valor da tensão cc na carga.
Figura 1
pf3

Pré-visualização parcial do texto

Baixe eletronica da potencia e outras Exercícios em PDF para Eletricidade Básica, somente na Docsity!

Exercícios 1 – Qual é a condição de bloqueio de um diodo de potência? A condição de bloqueio para um diodo de de potência está relacionado a polarização in- versa, ou seja, quando o positivo está no Cátodo e o negativo no Ânodo do diodo. Por ou- tro lado, se o diodo é polarizado positivo no ânodo e negativo no cátodo, ele funciona co- mo uma chave fechada no circuito, permitindo a passagem de corrente. Quando a tensão for negativo, ocorre um bloqueio e a corrente é nula para qualquer ten- são, quando a tensão contraria ou seja positiva o diodo conduz normalmente. 2 – Quais são os efeitos das indutâncias de carga na saída do retificador? Os efeitos da indutância de carga na saída do retificador (CA/CC) tanto em retificadores de meia onda ou de onda completa são de tentativa de anular ao maxímo a ondulação de corrente (CC) , quanto maior o valor da indutância de carga, menor será a ondulação da corrente do lado CC Em retificadores de meia onda, corrente que flui por um indutor não pode variar de manei- ra instantânea, devido à ação da indutância. Assim a corrente pela carga aumenta gradati- vamente, atrasada em relação à tensão. Quanto a fonte de tensão decrescer gradativa- mente e chegará a zero quando toda a energia armazenada pelo indutor for transferida para o circuito 3 – Um retificador monofásico em ponte da Figura 1 é alimentado a partir de uma fonte de tensão CA de 12 V eficazes, 60 Hz. A resistência da carga é RL = 120 ohmns. Projete um filtro capacitivo de modo que o fator de ondulação da tensão de saída seja menor que 5%. Apresente o médio valor da tensão cc na carga. Figura 1

Tensão media na carga VoAVG = 2 / π Vmax Vmax = Vrms * Ѵ 2 Vmax = 12 * Ѵ 2 Vmax = 16,97 V VoAVG = 2 / π * 16, VoAVG = 10,8 V Calculo do filtro Vond = 1 LAVG/ FS * ҽ ҽ = -1 LAVG / Vond * FS FS= 120 A 1LAVG = 0,09 A Rf = 5 % 1LAVG = VoAG / R 10,8 / 120 Vond = Vmax * RF Vond = 16,97 * 5% Vond = 0,85 V ҽ = 0,09 / 0,85 * 120 ҽ = 882,35 μf 4 – Sabemos que os circuitos conversores CC-CC (ou choppers ) necessitam de um circui- to de controle da(s) chave(s) para sua operação. Geralmente estes circuitos geram um si- nal PWM. Descreva o que é um sinal PWM e como este tipo de sinal pode ser gerado por um circuito analógico. PWM - Pulse Width Modulation, ou modulação por largura de Pulso, do português, é co- mumente aplicada em fontes chaveadas, que consiste em um controle da potência por de- terminado espaço de tempo. Exemplificando para entendermos como pode er gerado um sinal PWC em circuito analó- gico, então imagine uma simples chave de liga e desliga em um curcuito. Quando esta chave está ligada, ela permite a passagem de toda a potência, está potência e apliacada na carga em sua totalidade. Quando a chave setá desligada, nenhum valor de pot~encia chega até a carga. Se controlarmos o tempo que a chave fica ligada e desligada, consequentemente conse- guimos controlar o valor de potência que chega até a carga, ou seja: Se a chave fica 50% ligada e 50% desligada, assim teremos em media 50% do tempo com potência e os outros 50% sem potência Desta maneira a potencia média na carga será de 50%. Quando maior o tempo de pulso manter-se ligado, maior será a potència entregue à carga.
