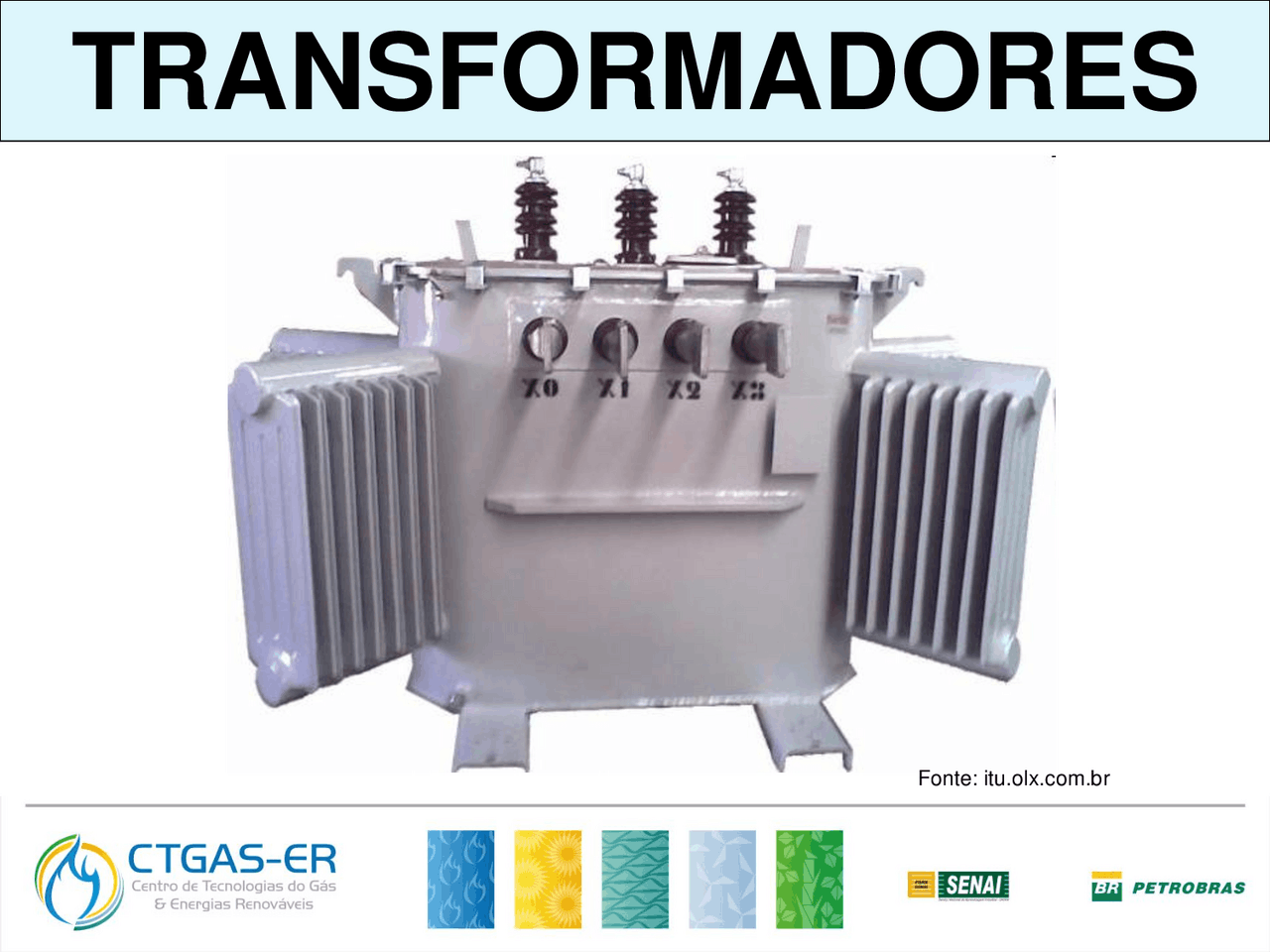

Fonte: itu.olx.com.br

• Ao final deste capitulo o aluno estará apto a entender, aplicar e realizar cálculos referentes Transformadores.

OBJETIVO

São fabricados para serem usados em circuitos monofásicos, bifásicos e trifásicos.

Classificados como abaixadores e elevadores.

Abaixadores transformam tensões de um determinado valor para outros mais baixos.

Transfor- mador Abaixador 220 V (^) 110 V

Elevadores fazem o inverso, ou seja, recebem tensões de um determinado valor e elevam para outros mais altos.

110 V

Transfor- mador Elevador (^) 220 V

Núcleo:

Chapas de Aço-Silicio laminado, empilhadas e prensadas. utilizadas para diminuir o aquecimento do núcleo.

Enrolamentos :

Confeccionados com material condutor de alta condutividade, normalmente cobre, envernizados e isolados do núcleo.

Fonte: br.all.biz Fonte: forum.clubedohardware.com.br

Princípio de Funcionamento

Aproximando-se outra bobina à primeira o campo magnético variável gerado na primeira bobina “corta” as espiras da segunda bobina.

Princípio de Funcionamento

Como consequência da variação de campo magnético sobre suas espiras surge na segunda bobina uma tensão induzida.

Efeito provocado pela colocação do núcleo no transformador.

É a relação existente entre a corrente induzida e a corrente indutora, sendo dada por:

Relação de Transformação:

n

n

I

I 

Onde: n 1 : é o número de espiras do enrolamento primário; n 2 : é o número de espiras do enrolamento secundário

São transformadores que possuem uma parte do enrolamento servindo em comum, tanto ao primário, como ao secundário

Autotransformadores

Ensaios de rotina realizados em um transformador:

1. Resistência elétrica dos enrolamentos verificar irregularidades nos enrolamentos, contatos, soldas, etc. 2. Relação de tensões verificar irregularidades nos enrolamentos quanto ao nº de espiras. 3. Resistência de isolamento verificar a isolação entre enrolamentos e terra para atestar a secagem da parte ativa.

7. Perdas em carga e Impedância de curto circuito - verificar perdas nos enrolamentos e o valor da impedância de curto circuito. 8. Tensão aplicada - verificar se as isolações entre enrolamentos e terra suportam as tensões especificadas de testes de acordo com o nível de isolamento dos enrolamentos.

10. Determinação do fator de potência (FP) verificar a qualidade do processo de secagem da parte ativa. Não se trata de ensaio de rotina, mas em transformadores com tensão igual ou superior a 36,2 kV, é recomendado fazê-lo. 9. Tensão induzida verificar as isolações entre espiras do próprio enrolamento. Valor teste = 2 x tensão nominal do enrolamento (durante 7.200 ciclos)
