E
NGASTAMENTO DE
P
OSTE
, C
ONTRAPOSTE E
E
STAI DE
Â
NCORA
M
ONTAGEM DE
R
EDES DE
D
ISTRIBUIÇÃO
A
ÉREA
- P
RIMÁRIO
NTD – 003 705
EMISSÃO: CT/PRJ-FEVEREIRO/04 REVISÃO: CNT -JUNHO/10 FOLHA : 1 / 4

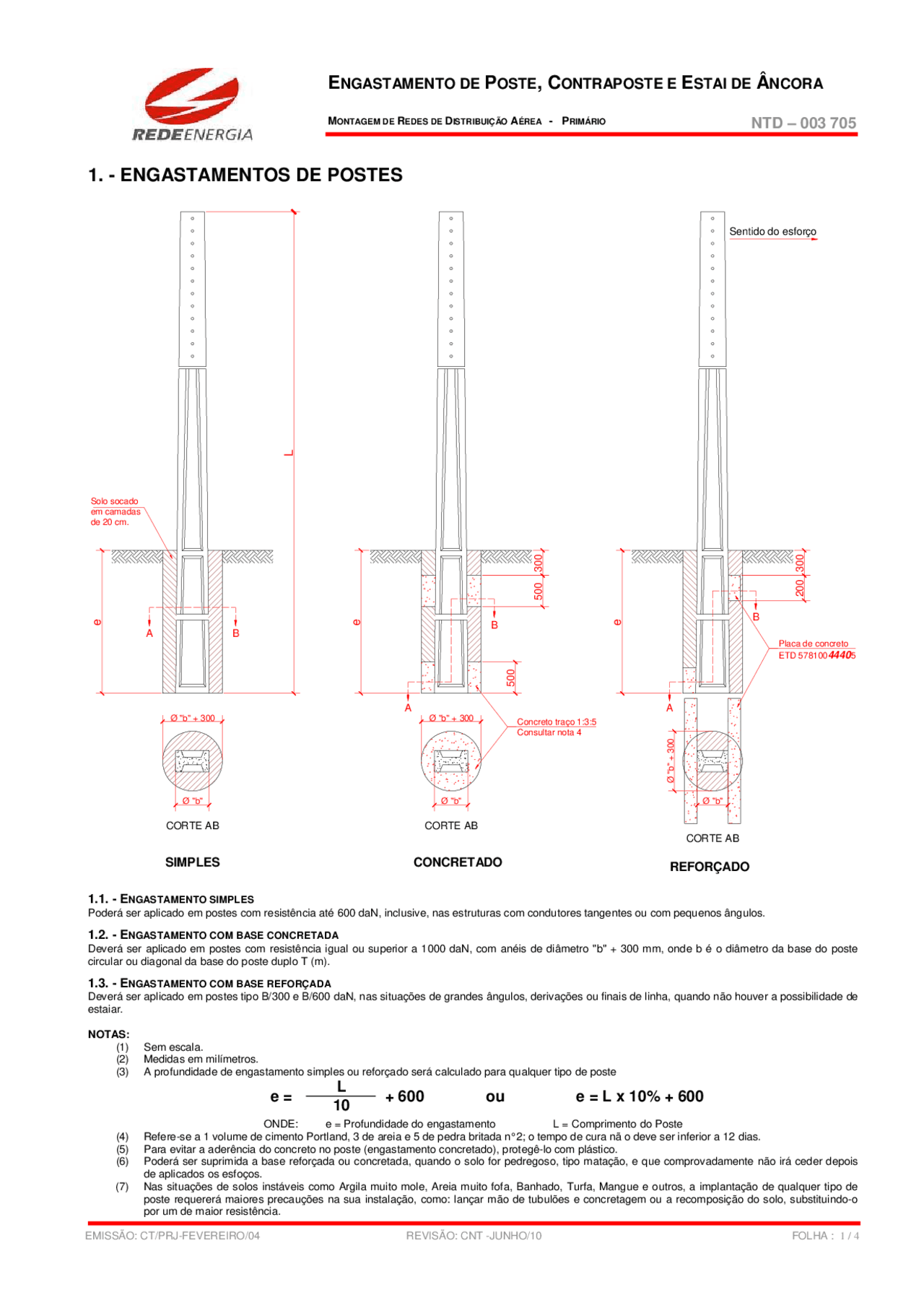

1. - ENGASTAMENTOS DE POSTES
A
B
e
CORTE AB
300
Placa de concreto
ETD 578100
4440
5
200
Sentido do esforço
Ø "b"
Ø "b" + 300
Ø "b" Ø "b"
Ø "b" + 300
A B
Ø "b" + 300
e
Solo socado
em camadas
de 20 cm.
L
CORTE AB
A
B
e
CORTE AB
500
300500
Concreto traço 1:3:5
Consultar nota 4
1.1. - E
NGASTAMENTO SIMPLES
Poderá ser aplicado em postes com resistência até 600 daN, inclusive, nas estruturas com condutores tangentes ou com pequenos ângulos.
1.2. - E
NGASTAMENTO COM BASE CONCRETADA
Deverá ser aplicado em postes com resistência i gual ou superior a 1000 daN, com anéis de diâmetro "b" + 300 mm, onde b é o diâmetro da base do poste
circular ou diagonal da base do poste duplo T (m).
1.3. - E
NGASTAMENTO COM BASE REFORÇADA
Deverá ser aplicado em postes tipo B/3 00 e B/600 daN, nas situações de grandes ângulos, derivações ou finais de lin ha, quando não houver a possibilidade de
estaiar.
NOTAS:
(1) Sem escala.
(2) Medidas em milímetros.
(3) A profundidade de engastamento simples ou reforçado será calculado para qualquer tipo de poste
L
e = 10 + 600
ou e = L x 10% + 600
ONDE: e = Profundidade do engastamento L = Comprimento do Poste
(4) Refere-se a 1 volume de cimento Portland, 3 de areia e 5 de pedra britada n° 2; o tempo de cura nã o deve ser inferior a 12 dias.
(5) Para evitar a aderência do concreto no poste (en gastamento concretado), protegê-lo com plástico.
(6) Poderá ser suprimida a base reforçada ou concretada, quando o solo for pedregos o, tipo matação, e que comprovadamente não irá ceder depois
de aplicados os esfoços.
(7) Nas situações de solos instáv eis como Argila muito mole, Areia muito fofa, Banhado, Turfa, Mangue e outros, a implantação de qualquer tipo de
poste requererá maiores precauções n a sua instalação, com o: lançar mão d e tubulões e co ncretagem ou a recomposição do solo, substituindo-o
por um de maior resistência.
SIMPLES CONCRETADO
REFORÇADO
