Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento

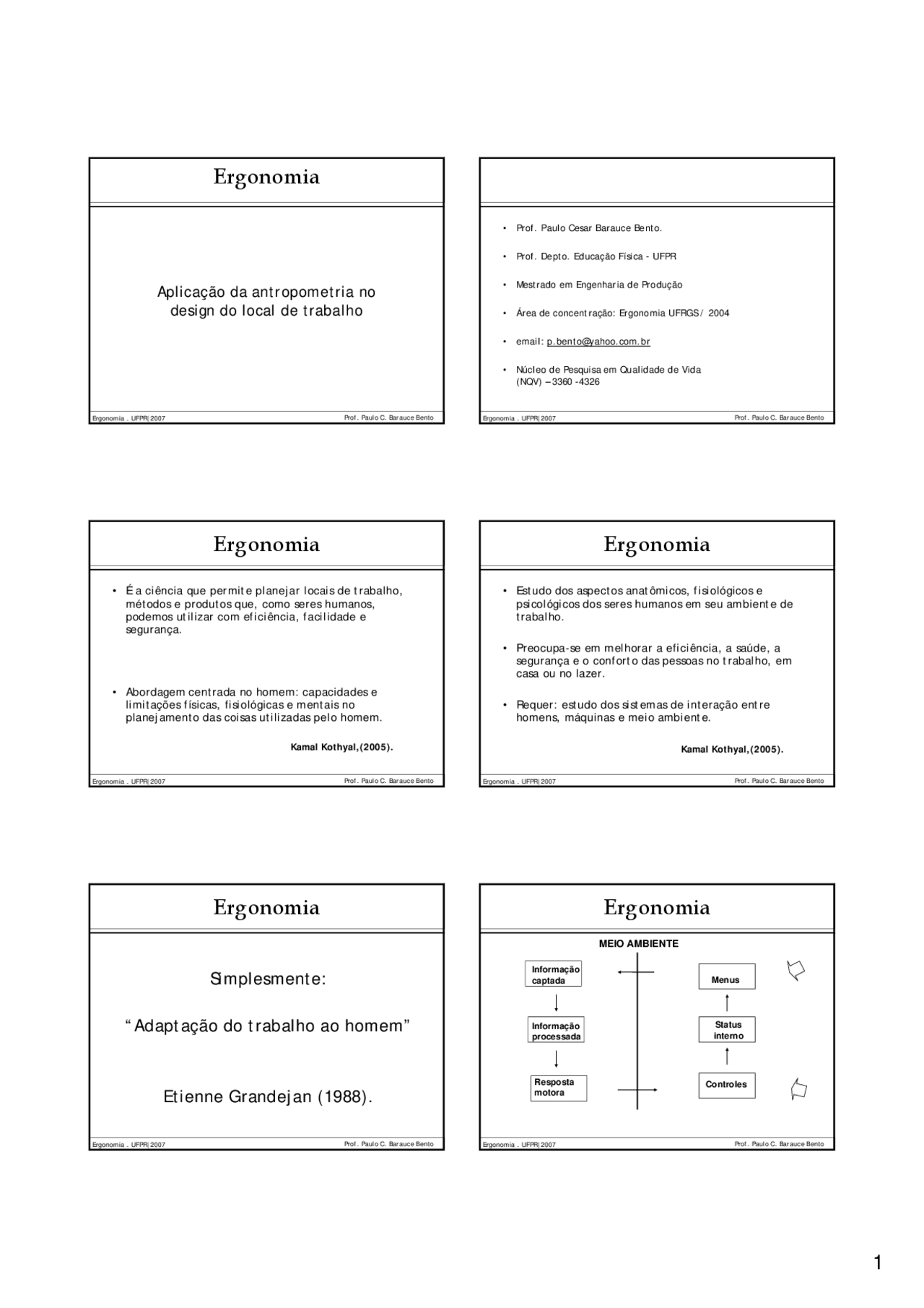

Ergonomia
Aplicação da antropometria no
design do local de trabalho
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
- Prof. Paulo Cesar Barauce Bento.
- Prof. Depto. Educação Física - UFPR
- Mestrado em Engenharia de Produção
- Área de concentração: Ergonomia UFRGS / 2004
- email: [email protected]
- Núcleo de Pesquisa em Qualidade de Vida (NQV) – 3360 -
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Ergonomia
- É a ciência que permite planejar locais de trabalho, métodos e produtos que, como seres humanos, podemos utilizar com eficiência, facilidade e segurança.
- Abordagem centrada no homem: capacidades e limitações físicas, fisiológicas e mentais no planejamento das coisas utilizadas pelo homem.
Kamal Kothyal,(2005).
Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento
Ergonomia
- Estudo dos aspectos anatômicos, fisiológicos e psicológicos dos seres humanos em seu ambiente de trabalho.
- Preocupa-se em melhorar a eficiência, a saúde, a segurança e o conforto das pessoas no trabalho, em casa ou no lazer.
- Requer: estudo dos sistemas de interação entre homens, máquinas e meio ambiente.
Kamal Kothyal,(2005).
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Ergonomia
Simplesmente:
“Adaptação do trabalho ao homem”
Etienne Grandejan (1988).
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Ergonomia
MEIO AMBIENTE
Menus
Informação captada
Informação processada
Resposta motora
Controles
Status interno
Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento
Antropometria
- Deriva do Grego:
- Anthropos > homem; metrikus > mensuração
- Parte da antropologia que estuda as proporções e medidas do corpo humano.
Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento
Antropometria
- “A ciência da mensuração e a arte da aplicação que estabelece a geometria física, as propriedades da massa e a capacidade física do corpo humano” (ROEBUCK,1995).
- “A antropometria é o estudo das medidas humanas. As medidas humanas são muito importantes na determinação de diversos aspectos relacionados ao ambiente de trabalho no sentido de se manter uma boa postura” (COUTO, 1996).
Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento
Antropometria
- Na ergonomia: revela as relações entre diferentes dimensões corporais que podem ser aplicadas no planejamento ou na avaliação de produtos.
- Sua aplicação pode minimizar a necessidade das pessoas de se adaptarem a situações desfavoráveis no trabalho, reduz a tensão musculoesquelética.
- Antropometria permite desenvolver critérios para avaliação de produtos, máquinas e ferramentas em relação à adequabilidade à população usuária. (ROEBUCK, KROEMER e THOMPSON,1975)
Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento
Histórico
- Gregos: utilização do corpo como padrão e unidade de medida > pé; braça e polegada.
- Marco Pólo (1273 - 1295): diferenças entre povos, raças e culturas.
- Vitruvius (15 DC) : tratado sobre a proporção humana.
- Leonardo da Vinci (1452 – 1519): homem de “Vitruvius”, baseado nos estudos do arquiteto romano.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Histórico
- Quetelet (1786 – 1874): “pai da antropometria” > curva normal de Gauss nos estudos dos fenômenos biológicos.
- Século XIX: antropologia física, enfocando as diferenças físicas entre pessoas de diferentes origens étnicas.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Histórico
- Desenvolvimento de dois conjuntos de ferramentas:
Técnicas de mensuração para coleta de dados de indivíduos.
Métodos estatísticos para transformação dos dados dos indivíduos em dados representativos das propriedades do grupo.
Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento
Diferenças individuais
- Época: alterações nos hábitos alimentares; saúde e prática de atividade física relacionam-se com aumento da estatura (tendência secular).
- Clima: frio > corpos mais volumosos (manutenção do calor); clima quente, mais magros para facilitar a troca de calor com ambiente.
- Migração entre países e interna (população não homogênea). Grupos étnicos (brancos, asiáticos, etc.).
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Proporção corporal
• Americanos e europeus: pernas 48% da
estatura
• Coreanos e japoneses: 46 % da estatura
• Negros americanos: pernas mais
compridas que o tronco
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Antropometria estática
- Se refere as medidas do corpo parado. São efetuadas com o corpo em posição-padrão, em pé ou sentado.
- Útil para projetos de objetos sem parte móvel ou com pouca mobilidade p. ex: mobiliário
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Cadeira antropométrica
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Medidas estáticas
1.10 Largura do quadril
1.9 Largura dos ombros
1.3 Altura dos ombros
1.2 Altura do olhos
1.1 Estatura
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Medidas estáticas
Profundidade do tronco (tórax)
Comprimento do braço (horizontal)
1.6 Altura da mão (total)
1.5 Altura da mão
1.4 Altura do cotovelo
Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento
Medidas estáticas
2.13 Largura do quadril
2.12 Largura dos cotovelos
2.11 Altura da coxa
2.10 Comp. nádegas-pé
2.9 Comp. nádegas-joelho
2.8 Comp. das nádegas
2.7 Comp. do antebraço
2.6 Altura poplítea
2.5 Altura do joelho
2.4 Altura do cotovelo
2.3 Altura dos ombros
2.2 Altura dos olhos
2.1 Altura da cabeça
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Medidas estáticas
4.7 Cilindro de pega máxima
4.6 Circunferência do pulso
4.5 Largura da palma da mão
4.4 Largura dos dedos
Comprimento da palma da mão
4.2 Largura da mão
4.1 Comprimento da mão
3.5 Circunferência da cabeça
3.4 Distância entre olhos
3.3 Largura da cabeça (perfil)
3.2 Largura da cabeça
3.1 Comprimento da cabeça
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Medidas estáticas
5.3 Largura do calcanhar
5.2 Largura do pé
5.1 Comprimento do pé
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Antropometria dinâmica
- Mede os alcances dos movimentos. Para realizar determinada tarefa o trabalhador interage dinamicamente com seu local de trabalho.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Medidas dinâmicas
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Medidas dinâmicas
Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento
Dimensões corporais
- Podem incluir: estatura; grau de alcance; largura do quadril; circunferência do quadril
- Trabalho com computador: poplíteo; cotovelo e joelho.
- Painel de controle: grau de alcance
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Limites do projeto
- Se todos os trabalhadores tiverem que acessar uma prateleira em um escritório a medida é de alcance da mão vertical. A pessoa mais baixa deve ser a referência.
- Todas as pessoas deverão ter acesso a um auditório, deverão fazê-lo sem ter que abaixar a cabeça. Neste caso a referência é o sujeito mais alto.
- Denomina-se projetando para o extremo.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Limites do projeto
- Faixas ajustáveis: temos como exemplo as cadeiras com assento ajustáveis (> custo).
- Projetar para a “pessoa média” colocará pelo menos 50% da população em desvantagem.
- Determinar qual parcela da população usuária será beneficiada pelo projeto.
- Deve-se projetar para 100 % dos usuários?
Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento
Limites do projeto
- A tentativa é satisfazer 90 a 95 % da população.
- Como?
- Utilizando o percentil, que determina a porcentagem da população que está acima ou abaixo desse valor.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
2,5º e 97,5º percentil
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
5º e 95º percentil
Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento
Limites do projeto
- X= X + dp x p
- X = percentil
- X = média
- dp = desvio padrão
- p = fator p (tabela)
- Ex. percentil 95 da estatura para homens britânicos
- Média: 174 – dp = 7,0 p = 1,
- 95% = 185,5 (^) 97,5 1,
Percentil Valor p
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Maquete
- Importante para detectar falhas no projeto
- Material de baixo custo ( papelão, espuma, plástico ou compensado).
- Envolver condições reais (tarefa, usuários e condições)
- Se a maquete apresentar problemas, repetir o processo de planejamento.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Avaliação
- I- (30%) Check-list geral das condições ergonômicas e biomecânicas da condição de trabalho (triagem).
- II – (70%) análise de um posto de trabalho:
- escolha do posto
- análise da tarefa / ações
- foto ou desenho esquemático com principais medidas
- conversa com o trabalhador:dificuldades; desconfortos; jornada; turno; pausas; posturas, etc.
- apresente sugestões de modificações
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Avaliação
- Trabalhos em pequenos grupos preferencialmente multiprofissionais) 03-04 pessoas por grupo.
- Avaliação I – 30% da nota (em sala)
- Avaliação II- 70% da nota
- Entrega do trabalho II: 07 de julho (sábado) cópia física e cópia eletrônica) email: [email protected]
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Bibliografia
- Iida,I. Ergonomia: projeto e produção. São Paulo: Ed. Blücher, 1990.
- Guimarães, L. B. M. Ergonomia de processo. Porto Alegre: FEENG. UFRGS, 2001.
- Guimarães, L. B. M. Ergonomia de produto. Porto Alegre: FEENG. UFRGS, 2001.
- Roebuck, J. A. Anthropometric methods: Designing to fit human body. USA: Human Factors and Ergonomics Society, 1995.
- Grandjean, E. Manual de ergonomia: adpatando o trabalho ao homem. Porto Alegre: Artes médicas, 1998.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Bibliografia
- Norton, K.; Olds, T. Antropométrica. Porto Alegre: Artes médicas,
- Dreyfuss, H. As medidas do homen e da mulher: Fatores humanos em design. Porto Alegre: Bookman, 2005.
- Couto, H. Ergonomia aplicada ao trabalho: manual técnico da máquina humana. Belo Horizonte: Ergo editora, 1995.
- Petroski, E. L. Antropometria: técnicas e padronizações. Porto Alegre: Ed. Pallotti, 2003.
- Pheasant, S. Bodyspace: anthropometry, ergonomics and the design of work.
- Moraes, A.; Pequini, S. N. Ergodesign para trabalho com terminais informatizados. Rio de Janeiro: ER Ltda.
Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento
Altura do metacarpo
• Referência para preensão manual em
corrimãos. (100 mm acima desta altura).
Altura ótima para exercer força de
levantamento.
• Terceira articulação do metacarpo do
dedo médio, palmas voltadas para a coxa
e dedos estendidos.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Altura dactiloidal
• Determinar a menor altura aceitável
para controles operados com os dedos.
• Dactílio e região plantar.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Altura de pegada
• Alcance de objetos em pé, sem excessivo
alongamento.
• Centro de uma barra ou objeto cilíndrico
preso a palma da mão.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Altura tronco-cefálica
• Espaço livre entre assento e o teto nos
espaços de trabalho sentado.
• Vértex e o plano de apoio da bacia.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Altura ocular sentado
• Centro do campo visual na posição
sentado.
• Comissura lateral do olho.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Altura do cotovelo sentado
• Altura para descanso para os braços.
Confecção de escrivaninhas e localização
de teclados.
• Ponto inferior da articulação do cotovelo
Ergonomia. UFPR|2007^ Prof. Paulo C. Barauce Bento
Altura das coxas
• Espaço livre entre assento e a porção
inferior das mesas ou outros obsáculos.
• Porção mais alta dos tecidos moles da
coxa. Ponto localizado próximo ao
abdome, com o avaliado sentado.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Altura poplítea
• Altura máxima aceitável do assento.
• Ângulo poplíteo inferior do joelho (90º)
perna / coxa na posição sentado.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Altura do joelho
• Espaço livre sob mesas.
• Superfície superior do joelho no nível de
músculo quadríceps (90º).
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Altura de pegada sentado
• Alcance de objetos na posição sentada de
forma fácil, sem excessivo alongamento e
também para colocação de barras e alças
de sustentação.
• Centro de um objeto cilíndrico preso na
palma da mão.
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Comprimento mmss à frente
• Comprimento funcional do membro
superior (zona de alcance).
• Acrômio > dactílio com braço estendido.
• Obs: comprimento de pegada (objeto
ciclíndrico).
Ergonomia. UFPR|2007 Prof. Paulo C. Barauce Bento
Cotovelo-mão
• Alcance do braço numa determinada área
de trabalho.
• Posterior do cotovelo até extremidade do
dedo médio (90º).
