1 06 September 2016 952-34401NA-EG

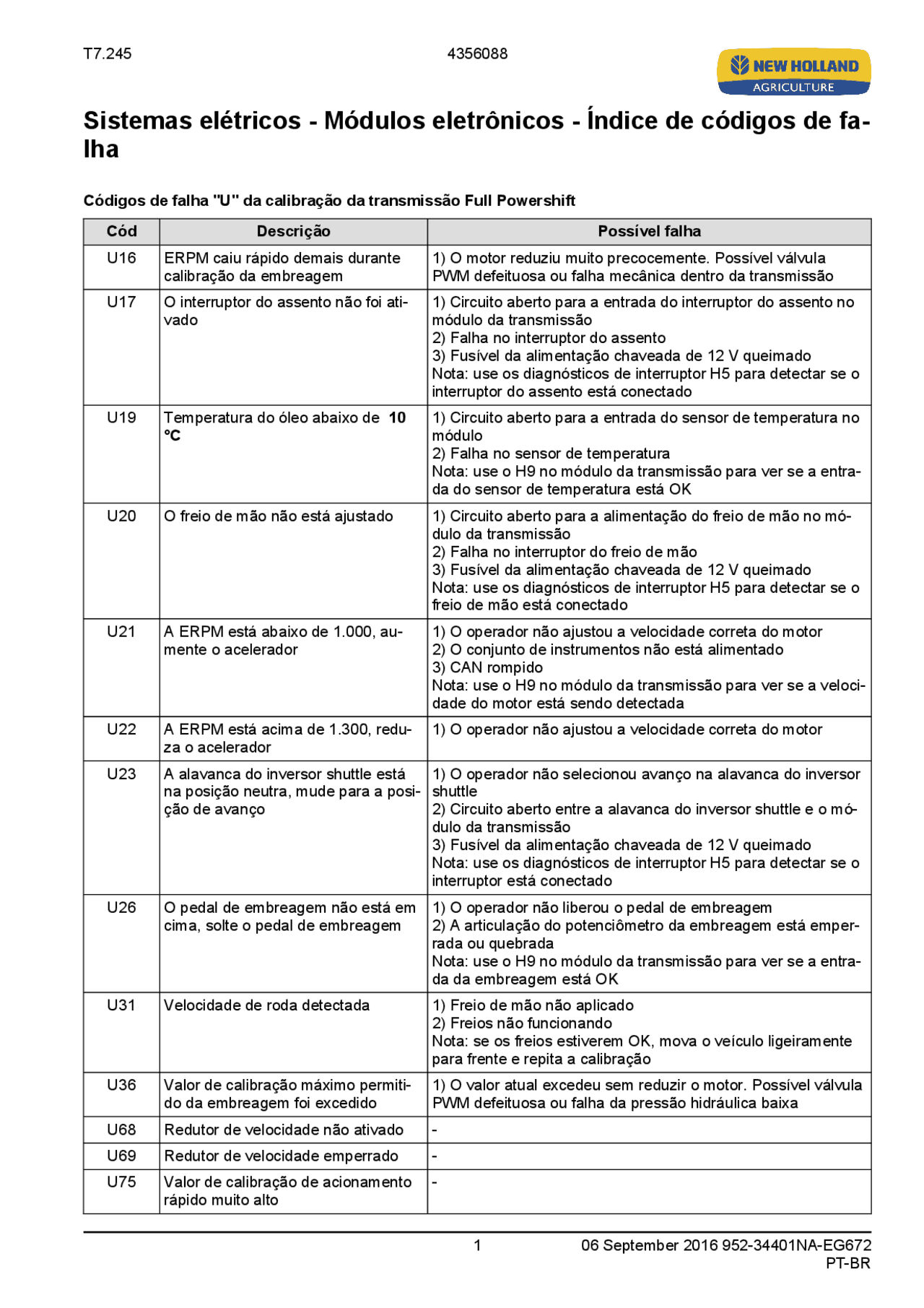

Sistemas elétricos - Módulos eletrônicos - Índice de códigos de fa-
lha
Códigos de falha "U" da calibração da transmissão Full Powershift
Cód Descrição Possível falha U16 ERPM caiu rápido demais durante calibração da embreagem
O motor reduziu muito precocemente. Possível válvula PWM defeituosa ou falha mecânica dentro da transmissão U17 O interruptor do assento não foi ati- vado
Circuito aberto para a entrada do interruptor do assento no módulo da transmissão
Falha no interruptor do assento
Fusível da alimentação chaveada de 12 V queimado Nota: use os diagnósticos de interruptor H5 para detectar se o interruptor do assento está conectado U19 Temperatura do óleo abaixo de 10 °C
Circuito aberto para a entrada do sensor de temperatura no módulo
Falha no sensor de temperatura Nota: use o H9 no módulo da transmissão para ver se a entra- da do sensor de temperatura está OK U20 O freio de mão não está ajustado 1) Circuito aberto para a alimentação do freio de mão no mó- dulo da transmissão
Falha no interruptor do freio de mão
Fusível da alimentação chaveada de 12 V queimado Nota: use os diagnósticos de interruptor H5 para detectar se o freio de mão está conectado U21 A ERPM está abaixo de 1.000, au- mente o acelerador
O operador não ajustou a velocidade correta do motor
O conjunto de instrumentos não está alimentado
CAN rompido Nota: use o H9 no módulo da transmissão para ver se a veloci- dade do motor está sendo detectada U22 A ERPM está acima de 1.300, redu- za o acelerador
O operador não ajustou a velocidade correta do motor
U23 A alavanca do inversor shuttle está na posição neutra, mude para a posi- ção de avanço
O operador não selecionou avanço na alavanca do inversor shuttle
Circuito aberto entre a alavanca do inversor shuttle e o mó- dulo da transmissão
Fusível da alimentação chaveada de 12 V queimado Nota: use os diagnósticos de interruptor H5 para detectar se o interruptor está conectado U26 O pedal de embreagem não está em cima, solte o pedal de embreagem
O operador não liberou o pedal de embreagem
A articulação do potenciômetro da embreagem está emper- rada ou quebrada Nota: use o H9 no módulo da transmissão para ver se a entra- da da embreagem está OK U31 Velocidade de roda detectada 1) Freio de mão não aplicado
Freios não funcionando Nota: se os freios estiverem OK, mova o veículo ligeiramente para frente e repita a calibração U36 Valor de calibração máximo permiti- do da embreagem foi excedido
O valor atual excedeu sem reduzir o motor. Possível válvula PWM defeituosa ou falha da pressão hidráulica baixa U68 Redutor de velocidade não ativado - U69 Redutor de velocidade emperrado - U75 Valor de calibração de acionamento rápido muito alto
2 06 September 2016 952-34401NA-EG
Cód Descrição Possível falha U76 Valor de calibração de acionamento rápido muito baixo
U77 Valor de calibração do amortecedor está muito alto
U78 Valor de calibração do amortecedor está muito baixo
Códigos de falha "U" da calibração do controle eletrônico de esforço
Cód Descrição Possível falha Nota: não há códigos de falha 'U' definidos para o procedimento de calibração do controle eletrôni- co de esforço. No entanto, os seguintes códigos de falha podem ser exibidos durante o procedimento. 1068 O controle de limite de altura não es- tá totalmente no sentido horário
- O controle de limite de altura não está virado totalmente no sentido horário
- O controle de limite de altura está com defeito
Códigos de falha "U" da calibração de torque da TDF
Cód Descrição Possível falha U51 Erro de velocidade do motor 1) Verifique se o sensor de velocidade do motor está instalado
O conjunto de instrumentos não está alimentado
Link do CAN rompido Nota: use a função do menu HE no módulo da transmissão pa- ra ver se a velocidade do motor está sendo detectada U52 Interruptor de ERPM constante de- tectado
Interruptor de CRPM operado mais de 3 vezes, repita o pro- cedimento de partida U55 TDF iniciada 1) A TDF foi ligada durante o procedimento de calibração. Re- pita a calibração U58 Sensor de torção da TDF com circui- to aberto
U59 Curto-circuito do sensor de torção da TDF
U70 Sensor de torção da TDF não está calibrado
Códigos de falha "U" da calibração da suspensão dianteira
Cód Descrição Possível falha U01 Circuito aberto do potenciômetro do eixo dianteiro - ACP não funciona
Verifique o chicote do fio
Verifique a leitura do potenciômetro exibida durante a cali- bração. Se for menor que 51, substitua o potenciômetro U02 Limiar de potenciômetro do eixo di- anteiro é mais alto que o limite esta- belecido
Verifique a instalação do potenciômetro
Verifique a leitura do potenciômetro exibida durante a cali- bração. Se for maior que 970, substitua o potenciômetro
Verifique o chicote do fio U03 Curto-circuito do potenciômetro do eixo dianteiro - o ACP não funciona
Verifique o chicote do fio
Verifique se há um circuito aberto no terra do sinal no poten- ciômetro
Troque o potenciômetro U04 Limiar de potenciômetro do eixo di- anteiro é mais baixo que o limite es- tabelecido
Troque o potenciômetro
4 06 September 2016 952-34401NA-EG
Cód Descrição Possível falha U64 Alavanca nº 4 não está na posição neutra
Certifique-se de que a alavanca nº 4 esteja na posição neutra antes de iniciar o procedimento de calibração dessa alavanca
Códigos de falha "U" da calibração do engate dianteiro
Cód Descrição Possível falha U110 O valor do potenciômetro de posição está muito alto ou o engate não está levantado
O engate não foi levantado antes de o controle de limite de al- tura ser mudado da posição ON para OFF
Códigos de falha "U" da calibração da direção
Cód Descrição Possível falha U21 A ERPM está abaixo de 1.300, au- mente o acelerador
O operador não ajustou a velocidade correta do motor
O conjunto de instrumentos não está alimentado
Barramento CAN rompido Nota: use o menu HE para ver se a velocidade do motor está sendo detectada U71 Tentativa de calibração com o inter- ruptor de ativação desligado
O interruptor de ativação está na posição desligada
O interruptor de ativação está na posição ligada na partida mas deve ser desligado e religado para ativar o sistema U72 A entrada do sensor de proximidade está fora da faixa - aberto
Posição incorreta do volante
Falha no sensor de proximidade
Verifique a conexão do sensor de proximidade U73 A entrada do sensor de proximidade está fora da faixa - fechado
Posição incorreta do volante
Falha no sensor de proximidade
Verifique a conexão do sensor de proximidade U74 A calibração de LVDT foi malsucedi- da (fora da faixa após 4ª tentativa)
Falha no sensor de LVDT
Falha na válvula hidráulica da direção
Montagem incorreta da válvula hidráulica
Verifique a conexão do sensor de LVDT
5 06 September 2016 952-34401NA-EG
EDC - Códigos de falha
Cód Descrição 1002 Radar desconectado 1003 Erro do sensor de velocidade 1004 Sensor de velocidade da roda - sinal alto demais 1006 Potenciômetro de controle de deslizamento - tensão baixa demais 1007 Potenciômetro de controle de deslizamento - tensão alta demais 1008 Falha no interruptor de elevação / trabalho (braço de comando) 1009 Ambos os interruptores externos operados ao mesmo tempo 1010 Potenciômetro de controle de limite de altura - tensão baixa demais 1011 Potenciômetro de controle de limite de altura - tensão alta demais 1012 Potenciômetro de controle de taxa de redução - tensão baixa demais 1013 Potenciômetro de controle de taxa de redução - tensão alta demais 1014 Pino de sensor de carga direito - sinal baixo demais 1015 Pino de sensor de carga direito - sinal alto demais 1016 Pino de sensor de carga esquerdo - sinal baixo demais 1017 Pino de sensor de carga esquerdo - sinal alto demais 1018 Os dois pinos de detecção de carga estão desconectados 1019 Referência de 8 V de pino de sensor de carga - tensão baixa demais 1020 Referência de 8 V de pino de sensor de carga - tensão alta demais 1021 Potenciômetro de controle de sensibilidade de esforço - tensão baixa demais 1022 Potenciômetro de controle de sensibilidade de esforço - tensão alta demais 1023 Braço de comando / painel de controle desligados 1024 Execute a calibração de elevação hidráulica 1025 Potenciômetro de controle da posição - tensão baixa demais 1026 Potenciômetro de controle da posição - tensão alta demais 1027 Sensor de posição de braço de elevação - tensão baixa demais 1028 Sensor de posição de braço de elevação - tensão alta demais 1029 Válvula de controle hidráulico desconectada 1030 Sinal do massa com circuito aberto 1031 Chicote do chassi desconectado 1032 Potenciômetro de controle de esforço - tensão alta demais 1033 Potenciômetro de controle de esforço - tensão baixa demais 1049 Circuito aberto no sensor de velocidade da roda 1053 Referência de 5 V - curto com +12 V 1054 Referência de 5 V - curto com o terra 1059 Erro de referência de 8 V (pinos de carga de esforço) 1063 Solenoide de abaixamento de válvula hidráulica - circuito aberto 1064 Solenoide de levantamento de válvula hidráulica - circuito aberto 1065 Solenoide de abaixamento de válvula hidráulica - curto-circuito 1066 Solenoide de levantamento de válvula hidráulica - curto-circuito 1067 Tensão de alimentação de válvula hidráulica - tensão baixa demais
7 06 September 2016 952-34401NA-EG
Cód Descrição
2303 Calibração do amortecedor - erro secundário
2304 Calibração do amortecedor - erro grave
2305 Solenoide da embreagem de 19ª engrenagem com sobretensão
2306 Solenoide de descarga da embreagem de 19ª engrenagem com sobretensão
2308 Marcha à ré não permitida
2310 Interruptor de aumento de marcha - tensão muito baixa
2311 Interruptor de aumento de marcha - tensão muito alta
2312 Interruptor de redução de marcha - tensão muito baixa
2313 Interruptor de redução de marcha - tensão muito alta
2314 Interruptor de pressão de avanço - circuito aberto ou curto com o terra
2315 Interruptor de pressão de marcha à ré - circuito aberto ou curto com o terra
2316 Sensor da pressão do óleo da transmissão não configurado
2317 Erro de configuração do sensor da pressão do óleo da transmissão
2323 Sensor de velocidade média da transmissão - circuito aberto
2324 Sensor de velocidade média da transmissão - curto com o terra
2325 Sensor de velocidade média e sensor de velocidade de saída trocados
2326 Sensor de torque/RPM do motor trocado por sensores de velocidade média ou de saída
2328 Nenhum sinal no sensor de temperatura média da transmissão
2330 RPM de saída de transmissão muito alta para a engrenagem selecionada
2331 Falha na patinação da embreagem
2334 Pressão indicada no interruptor de pressão da embreagem de avanço quando os solenoides de embreagem estão desligados
2335 Pressão indicada no interruptor de pressão da embreagem de marcha à ré quando os solenoides de embreagem estão desligados
2336 Falha no super-redutor ao engatar
2337 Falha no super-redutor ao desengatar
2338 Potenciômetro do super-redutor - curto-circuito com 8 ou 12 V
2339 Potenciômetro do super-redutor - circuito aberto ou em curto com o terra
2342 Solenoide da embreagem A - circuito aberto ou em curto com o terra
2343 Solenoide da embreagem B - circuito aberto ou em curto com o terra
2344 Solenoide da embreagem C - circuito aberto ou em curto com o terra
2345 Solenoide da embreagem D - circuito aberto ou em curto com o terra
2346 Solenoide da embreagem E - circuito aberto ou em curto com o terra
2347 Solenoide da embreagem de faixa baixa - circuito aberto ou em curto com o terra
2348 Solenoide da embreagem de faixa média - circuito aberto ou em curto com o terra
2349 Solenoide da embreagem de faixa alta - circuito aberto ou em curto com o terra
2350 Solenoide da embreagem de marcha à ré - circuito aberto ou em curto com o terra
2351 Solenoide do super-redutor - circuito aberto ou em curto com o terra
2352 Solenoide da embreagem A - sobretensão
2353 Solenoide da embreagem B - sobretensão
2354 Solenoide da embreagem C - sobretensão
8 06 September 2016 952-34401NA-EG
Cód Descrição 2355 Solenoide da embreagem D - sobretensão 2356 Solenoide da embreagem E - sobretensão 2357 Solenoide da embreagem de faixa baixa - sobretensão 2358 Solenoide da embreagem de faixa média - sobretensão 2359 Solenoide da embreagem de faixa alta - sobretensão 2360 Solenoide da embreagem de marcha à ré - sobretensão 2361 Solenoide do super-redutor - sobretensão 2362 Embreagem A não calibrada 2363 Embreagem B não calibrada 2364 Embreagem C não calibrada 2365 Embreagem D não calibrada 2366 Embreagem E não calibrada 2367 Embreagem de faixa baixa não calibrada 2368 Embreagem de faixa média não calibrada 2369 Embreagem de faixa alta não calibrada 2370 Embreagem de marcha à ré não calibrada 2371 Posição de super-redutor fora da faixa 2372 Super-redutor não calibrado 2373 Embreagem 19 não calibrada 2374 Erro de calibração do redutor 2375 Super-redutor - óleo frio 2376 Falha na válvula da 19ª engrenagem 2377 Falha na válvula de descarga 2385 Relação inconsistente de velocidade de saída da transmissão e velocidade do motor 2501 Sensor de pressão do óleo da transmissão com circuito aberto ou em curto com o terra 2502 Sensor da pressão do óleo da transmissão em curto-circuito com 5 V
Motor - Códigos de falha
Cód Descrição 3001 Sensor do pedal do acelerador - sinal não plausível 3002 Sensor do pedal do acelerador - sinal acima da faixa máxima 3003 Sensor do pedal do acelerador - sinal abaixo da faixa mínima 3006 Sinal de temperatura do líquido de arrefecimento - sinal não plausível 3007 Sinal de temperatura do líquido de arrefecimento - sinal acima da faixa máxima 3008 Sinal de temperatura do líquido de arrefecimento - sinal abaixo da faixa mínima 3010 Sensor de temperatura de entrada de ar - sinal acima da faixa máxima 3011 Sensor de temperatura de entrada de ar - sinal abaixo da faixa mínima 3015 Sensor de temperatura do combustível - sinal acima da faixa máxima 3016 Sensor de temperatura do combustível - sinal abaixo da faixa mínima 3019 Sensor de pressão do turbo - sinal acima da faixa máxima 3022 Sensor de pressão do turbo - sinal não plausível
10 06 September 2016 952-34401NA-EG
Cód Descrição
3102 Sensor de pressão da galeria CP3 - sinal abaixo da faixa mínima
3104 Válvula de alívio de pressão da galeria - aberta
3105 Válvula de alívio de pressão da galeria - choque de pressão solicitado
3106 Válvula de alívio de pressão da galeria - não abriu depois de choque de pressão
3107 Unidade de medição - curto-circuito com a bateria
3108 Unidade de medição - curto-circuito com o terra
3110 Monitoramento do sensor de pressão da galeria - sinal abaixo da faixa mínima
3111 Monitoramento do sensor de pressão da galeria - sinal acima da faixa máxima
3112 Sensor de pressão da galeria CP3 - sinal acima da faixa máxima
3120 Sensor de torção da TDF - não plausível
3121 Sensor de torção da TDF - circuito aberto
3122 Sensor de torção da TDF - curto com o terra
3123 Sensor de torção da TDF - não calibrado
3124 Acelerador manual - sinal de canal 2 acima da faixa máxima
3125 Acelerador manual - sinal de canal 2 abaixo da faixa mínima
3131 Aquecedor da grade sempre ligado
3137 Unidade de medição - carga aberta
3138 Unidade de medição - temperatura alta demais
3141 Ponto de ajuste do fluxo de combustível muito baixo
3142 Teste de alta pressão - teste ativo
3145 Terminal 15 - nenhum sinal
3147 Temperatura do óleo alta demais
3148 Teste dinâmico de sensor de temperatura do líquido de arrefecimento - falha
3154 Relé de aquecedor de grade - curto-circuito com a bateria
3155 Relé de aquecedor de grade - curto com o terra
3156 Relé do aquecedor da grade - nenhuma carga
3157 ECM não detectado no barramento CAN
3159 Torque de referência de motor inválido
3160 Atuador do ventilador - curto-circuito com a bateria
3161 Atuador do ventilador - curto com o terra
3162 Atuador do ventilador - temperatura alta demais
3163 Atuador do ventilador - sem carga
3176 Ponto de ajuste da unidade de medição não plausível em sobrecarga
3177 Excesso de velocidade do motor detectada
3179 Tempo limite da mensagem CAN BC2EDC
3180 Mensagem de tempo limite de CAN VM2EDC
3182 Tempo limite da mensagem CAN RxCCVS
3183 Tempo limite da mensagem CAN TSC1-VR (quando ativo)
3184 Tempo limite da mensagem CAN TSC1-VR (quando inativo)
3185 Tempo limite da mensagem CAN TF
3188 Cilindro 1 aviso - carga aberta
11 06 September 2016 952-34401NA-EG
Cód Descrição
3192 Cilindro 2 aviso - carga aberta
3196 Cilindro 3 aviso - carga aberta
3200 Cilindro 4 aviso - carga aberta
3204 Cilindro 5 aviso - carga aberta
3208 Cilindro 6 aviso - carga aberta
3210 Fileira 1 - curto-circuito geral com cabo de injeção
3211 Fileira 1 - curto-circuito de cabo de injeção lado baixo com o terra
3213 Fileira 1 - erro inclassificável
3218 Fileira 2 - curto-circuito geral com cabo de injeção
3219 Fileira 2 - curto-circuito de cabo de injeção lado baixo com o terra
3221 Fileira 2 - erro inclassificável
3227 Erro no processador de injeção (CY33X) - reajuste interno/perda do relógio/tensão muito baixa
3228 Erro no processador de injeção (CY33X) - destravado/falha na inicialização
3229 Erro no processador de injeção (CY33X) - Injeções limitadas pelo software
3230 Erro no processador de injeção (CY33X) - falha de comunicação da SPI
3231 Erro no processador de injeção - reajuste interno/perda do relógio/tensão muito baixa
3232 Erro no processador de injeção - destravado/falha na inicialização
3233 Erro no processador de injeção - modo de teste
3234 Erro no processador de injeção - falha de comunicação da SPI
3238 ECM erro interno de comunicações de SPI - CJ
3239 ECM EEPROM - falha na operação de leitura
3240 ECM EEPROM - falha na operação de gravação
3241 ECM EEPROM - valor padrão usado
3242 Ocorreu recuperação de ECM (travada)
3243 Recuperação de ECM (suprimida) - ocorreu recuperação
3244 Recuperação de ECM (visível) - ocorreu recuperação
3245 Processador de ECM - monitoramento não plausível
3246 Caminhos de desligamento durante inicialização - monitoramento
3247 Caminhos de desligamento durante inicialização - tensão de alimentação alta demais
3248 Caminhos de desligamento durante inicialização - tensão de alimentação baixa demais
3249 Monitoração de TPU - desvio de tempo entre TPU e sistema não plausível
3250 Conjunto de dados - defeito na variante
3251 Conjunto de dados - variante necessária não pôde ser ajustada
3252 Monitoramento de controlador - falha na comunicação da SPI
3253 Monitoramento de ADC - tensão de referência baixa demais
3254 Monitoramento de ADC - tensão de referência alta demais
3255 Monitoramento de ADC - erro de impulso de teste
3256 Monitoramento de ADC - erro de fila
3263 Barramento do ECM desligado no CAN C
3265 Monitoração de sobrecarga
3266 Velocidade redundante do motor em monitoração de sobrecarga
13 06 September 2016 952-34401NA-EG
Cód Descrição
4112 Remoto traseiro Nº 1 - incapaz de alcançar neutro
4113 Remoto traseiro Nº 1 - carretel não em neutro ao ligar chave
4114 Remoto traseiro Nº 2 - nenhuma mensagem de controle recebida
4115 Remoto traseiro Nº 2 - nenhuma mensagem de controle plausível
4116 Remoto traseiro Nº 2 - erro de EEPROM
4117 Remoto traseiro Nº 2 - permutado para segurança contra falhas
4118 Remoto traseiro Nº 2 - tensão baixa
4119 Remoto traseiro Nº 2 - sobretensão
4120 Remoto traseiro Nº 2 - movimento do carretel baixo demais
4121 Remoto traseiro Nº 2 - movimento do carretel alto demais
4122 Remoto traseiro Nº 2 - posição de flutuação não alcançada
4123 Remoto traseiro Nº 2 - operado manualmente
4124 Remoto traseiro Nº 2 - driver defeituoso
4125 Remoto traseiro Nº 2 - potenciômetro defeituoso
4126 Remoto traseiro Nº 2 - incapaz de alcançar neutro
4127 Remoto traseiro Nº 2 - carretel não em neutro ao ligar chave
4128 Remoto traseiro Nº 3 - nenhuma mensagem de controle recebida
4129 Remoto traseiro Nº 3 - nenhuma mensagem de controle plausível
4130 Remoto traseiro Nº 3 - erro de EEPROM
4131 Remoto traseiro Nº 3 - permutado para segurança contra falhas
4132 Remoto traseiro Nº 3 - tensão baixa
4133 Remoto traseiro Nº 3 - sobretensão
4134 Remoto traseiro Nº 3 - movimento do carretel baixo demais
4135 Remoto traseiro Nº 3 - movimento do carretel alto demais
4136 Remoto traseiro Nº 3 - posição de flutuação não alcançada
4137 Remoto traseiro Nº 3 - operado manualmente
4138 Remoto traseiro Nº 3 - driver defeituoso
4139 Remoto traseiro Nº 3 - potenciômetro defeituoso
4140 Remoto traseiro Nº 3 - incapaz de alcançar neutro
4141 Remoto traseiro Nº 3 - carretel não em neutro ao ligar chave
4142 Remoto traseiro Nº 4 - nenhuma mensagem de controle recebida
4143 Remoto traseiro Nº 4 - nenhuma mensagem de controle plausível
4144 Remoto traseiro Nº 4 - erro de EEPROM
4145 Remoto traseiro Nº 4 - permutado para segurança contra falhas
4146 Remoto traseiro Nº 4 - tensão baixa
4147 Remoto traseiro Nº 4 - sobretensão
4148 Remoto traseiro Nº 4 - movimento do carretel baixo demais
4149 Remoto traseiro Nº 4 - movimento do carretel alto demais
4150 Remoto traseiro Nº 4 - posição de flutuação não alcançada
4151 Remoto traseiro Nº 4 - operado manualmente
4152 Remoto traseiro Nº 4 - driver defeituoso
14 06 September 2016 952-34401NA-EG
Cód Descrição
4153 Remoto traseiro Nº 4 - potenciômetro defeituoso
4154 Remoto traseiro Nº 4 - incapaz de alcançar neutro
4155 Remoto traseiro Nº 4 - carretel não em neutro ao ligar chave
4156 Remoto traseiro Nº 5 - nenhuma mensagem de controle recebida
4157 Remoto traseiro Nº 5 - nenhuma mensagem de controle plausível
4158 Remoto traseiro Nº 5 - erro de EEPROM
4159 Remoto traseiro Nº 5 - permutado para segurança contra falhas
4160 Remoto traseiro Nº 5 - tensão baixa
4161 Remoto traseiro Nº 5 - sobretensão
4162 Remoto traseiro Nº 5 - movimento do carretel baixo demais
4163 Remoto traseiro Nº 5 - movimento do carretel alto demais
4164 Remoto traseiro Nº 5 - posição de flutuação não alcançada
4165 Remoto traseiro Nº 5 - operado manualmente
4166 Remoto traseiro Nº 5 - driver defeituoso
4167 Remoto traseiro Nº 5 - potenciômetro defeituoso
4168 Remoto traseiro Nº 5 - incapaz de alcançar neutro
4169 Remoto traseiro Nº 5 - carretel não em neutro ao ligar chave
4170 Controle do EHR traseiro nº 1 - não calibrado
4171 Controle do EHR traseiro nº 1 - circuito aberto
4172 Controle do EHR traseiro nº 1 - curto-circuito
4173 Controle do EHR traseiro nº 2 - não calibrado
4174 Controle do EHR traseiro nº 2 - circuito aberto
4175 Controle do EHR traseiro nº 2 - curto-circuito
4176 Interruptor Nº 1 / Nº 2 do temporizador do EHR traseiro - não conectado
4177 Controle do EHR traseiro Nº 3 - não calibrado
4178 Controle do EHR traseiro Nº 3 - circuito aberto
4179 Controle do EHR traseiro Nº 3 - curto-circuito
4180 Controle do EHR traseiro Nº 4 - não calibrado
4181 Controle do EHR traseiro Nº 4 - circuito aberto
4182 Controle do EHR traseiro Nº 4 - curto-circuito
4183 Interruptor Nº 3 / Nº 4 do temporizador do EHR traseiro - não conectado
4184 Potenciômetro X do joystick do EHR - circuito aberto
4185 Potenciômetro X do joystick do EHR - curto-circuito
4186 Potenciômetro Y do joystick do EHR - circuito aberto
4187 Potenciômetro Y do joystick do EHR - curto-circuito
4190 Remoto traseiro Nº 1 - nenhuma comunicação
4191 Remoto traseiro Nº 2 - nenhuma comunicação
4192 Remoto traseiro Nº 3 - nenhuma comunicação
4193 Remoto traseiro Nº 4 - nenhuma comunicação
4194 Remoto traseiro Nº 1 - falha do interruptor de modo do motor
4195 Remoto traseiro Nº 2 - falha do interruptor de modo do motor
16 06 September 2016 952-34401NA-EG
Cód Descrição 4531 Remoto dianteiro Nº 3 - alternado para segurança contra falhas 4532 Remoto dianteiro Nº 3 - tensão baixa 4533 Remoto dianteiro Nº 3 - tensão baixa 4534 Remoto dianteiro Nº 3 - movimento do carretel muito lento 4535 Remoto dianteiro Nº 3 - movimento do carretel muito rápido 4536 Remoto dianteiro Nº 3 - posição de flutuação não alcançada 4537 Remoto dianteiro Nº 3 - operado manualmente 4538 Remoto dianteiro Nº 3 - driver defeituoso 4539 Remoto dianteiro Nº 3 - potenciômetro defeituoso 4540 Remoto dianteiro Nº 3 - incapaz de alcançar neutro 4541 Remoto dianteiro Nº 3 - carretel não em neutro ao ligar chave 4542 Remoto dianteiro Nº 4 - nenhuma mensagem de controle recebida 4543 Remoto dianteiro Nº 4 - mensagem de controle não plausível 4544 Remoto dianteiro Nº 4 - erro de EEPROM 4545 Remoto dianteiro Nº 4 - alternado para segurança contra falhas 4546 Remoto dianteiro Nº 4 - tensão baixa 4547 Remoto dianteiro Nº 4 - tensão baixa 4548 Remoto dianteiro Nº 4 - movimento do carretel muito lento 4549 Remoto dianteiro Nº 4 - movimento do carretel muito rápido 4550 Remoto dianteiro Nº 4 - posição de flutuação não alcançada 4551 Remoto dianteiro Nº 4 - operado manualmente 4552 Remoto dianteiro Nº 4 - driver defeituoso 4553 Remoto dianteiro Nº 4 - potenciômetro defeituoso 4554 Remoto dianteiro Nº 4 - incapaz de alcançar neutro 4555 Remoto dianteiro Nº 4 - carretel não em neutro ao ligar chave 4560 Remoto dianteiro Nº 1 - nenhuma comunicação 4561 Remoto dianteiro Nº 2 - nenhuma comunicação 4562 Remoto dianteiro Nº 3 - nenhuma comunicação 4563 Remoto dianteiro Nº 4 - nenhuma comunicação 4564 Joystick do EHR - sem comunicação 4565 Erro de conexão da bomba de alto fluxo 4566 Erro de configuração da bomba de alto fluxo
TDF traseira - Códigos de falha
Cód Descrição 5003 Saída de freio da TDF traseira - circuito aberto 5005 Interruptor do freio da TDF traseira - circuito aberto 5007 Solenoide de TDF traseira - emperrado desligado 5008 Solenoide da TDF traseira - circuito aberto 5027 Sensor de velocidade da TDF traseira - circuito aberto 5033 Interruptor normalmente fechado de cabine de TDF traseira - circuito aberto
17 06 September 2016 952-34401NA-EG
Cód Descrição 5034 Interruptor do para-lama da TDF traseira - circuito aberto/curto com o terra 5035 Interruptor do para-lama da TDF traseira - Em curto com a entrada de 12 V 5037 Interruptor normalmente aberto de cabine de TDF traseira - emperrado fechado 5042 Interruptor de gerenciamento da TDF traseira - emperrado fechado 5043 Interruptor do para-lama da TDF traseira emperrado 5044 Sensor de velocidade da TDF traseira - curto com o terra 5098 Opção de interruptor do para-lama traseiro da TDF não habilitada 5099 Modo automático da TDF não habilitado
Tração nas quatro rodas - Códigos de falha
Cód Descrição 6020 Erro de interruptor FWD 6023 Solenoide de FWD - circuito aberto 6025 Nenhuma pressão de FWD 6026 Interruptor de pressão de FWD - emperrado
Bloqueio do diferencial - Códigos de falha
Cód Descrição 7014 Erro no interruptor de bloqueio do diferencial 7017 Solenoide de bloqueio do diferencial - circuito aberto 7024 Sensor de ângulo de direção não está calibrado 7032 Sensor de ângulo de direção - sinal baixo demais 7033 Sem pressão do bloqueio de diferencial 7034 Interruptor de pressão do bloqueio de diferencial - emperrado
TDF dianteira - Códigos de falha
Cód Descrição 8007 Solenoide da TDF dianteira - emperrado ligado 8008 Solenoide da TDF dianteira - circuito aberto 8033 Interruptor normalmente fechado da cabine da TDF dianteira - circuito aberto 8037 Interruptor normalmente aberto da cabine da TDF dianteira - emperrado na posição fechada 8042 Interruptor de gerenciamento da TDF dianteira - curto-circuito 8099 Opção da TDF dianteira não habilitada
Engate dianteiro - Códigos de falha
Cód Descrição 9001 Sensor de posição de engate dianteiro - curto-circuito a 12 V 9002 Sensor de posição de engate dianteiro - circuito aberto / curto-circuito a 0 V 9003 Erro do interruptor do para-lama de elevação do engate dianteiro 9004 Erro do interruptor do para-lama de abaixamento do engate dianteiro 9005 Erro do interruptor comum do para-lama do engate dianteiro 9006 Potenciômetro da posição de engate dianteiro - não calibrado
19 06 September 2016 952-34401NA-EG
Cód Descrição 14908 TECU ausente (OA) 14909 SWCD ausente (VA) 14910 Controlador de clima ausente 14911 Conjunto aprimorado sem teclado 14912 Conjunto básico com teclado 14920 Erro de configuração
Controlador da direção - Códigos de falha
Cód Descrição 15002 Sensor de proximidade de controle de volante - circuito aberto 15003 Sensor de proximidade de controle de volante - curto-circuito 15006 LVDT da válvula divisora - circuito aberto 15007 LVDT de válvula divisora - curto-circuito 15008 Solenoide da válvula de mudança - circuito aberto 15009 Solenoide da válvula de mudança - curto-circuito 15010 Falha no interruptor de segurança 15011 Tempo de engate máximo decorrido (5 minutos) 15012 Carretel da válvula divisora - emperrado aberto 15013 Válvula de mudança ou carretéis da válvula divisora - emperrados fechados 15014 O carretel da válvula divisora emperrado na zona de transição não pode identificar em que modo de direção o trator definitivamente está. 15024 Sistema não calibrado
Controlador do ar-condicionado - Códigos de falha
Cód Descrição 16111 Sensor de temperatura da cabine aberto ou em curto com o positivo da alimentação 16112 Sensor de temperatura da cabine em curto com o terra 16113 Sensor de temperatura de saída aberto ou em curto com o positivo da alimentação 16114 Sensor de temperatura de saída em curto com o terra 16115 Sensor de temperatura do evaporador aberto ou em curto com o positivo da alimentação 16116 Sensor de temperatura do evaporador em curto com o terra 16117 Sensor de temperatura do ar externo aberto ou em curto com o positivo da alimentação 16118 Sensor de temperatura do ar externo em curto com o terra 16120 Potenciômetro de seleção de velocidade do ventilador aberto ou em curto com a alimentação 16121 Potenciômetro de seleção de temperatura aberto ou em curto com o positivo da alimentação 16122 Potenciômetro de seleção de modo aberto ou em curto com a alimentação 16125 Entrada do interruptor de pressão (+) alta/-baixa em curto com o positivo da alimentação 16126 Entrada do interruptor de pressão (+) alta/-baixa em curto com o terra 16127 Entrada do interruptor de pressão (-) alta/-baixa em curto com o positivo da alimentação 16128 Entrada do interruptor de pressão (-) alta/-baixa em curto com o terra 16129 Erro no ciclo de alta pressão (2 em 1 minuto) 16130 Entrada de interruptor de baixa pressão (+) em curto com o positivo da alimentação
20 06 September 2016 952-34401NA-EG
Cód Descrição
16131 Entrada de interruptor de baixa pressão (+) em curto com o terra
16132 Entrada de interruptor de baixa pressão (-) em curto com o positivo da alimentação
16133 Entrada de interruptor de baixa pressão (-) em curto com o terra
16134 Interruptor de baixa pressão aberto por mais de 1 minuto
