esquema eletrico bosch 16c3 mapeamento completo do modulo de injecão
Tipologia: Esquemas
1 / 3
Esta página não é visível na pré-visualização
Não perca as partes importantes!

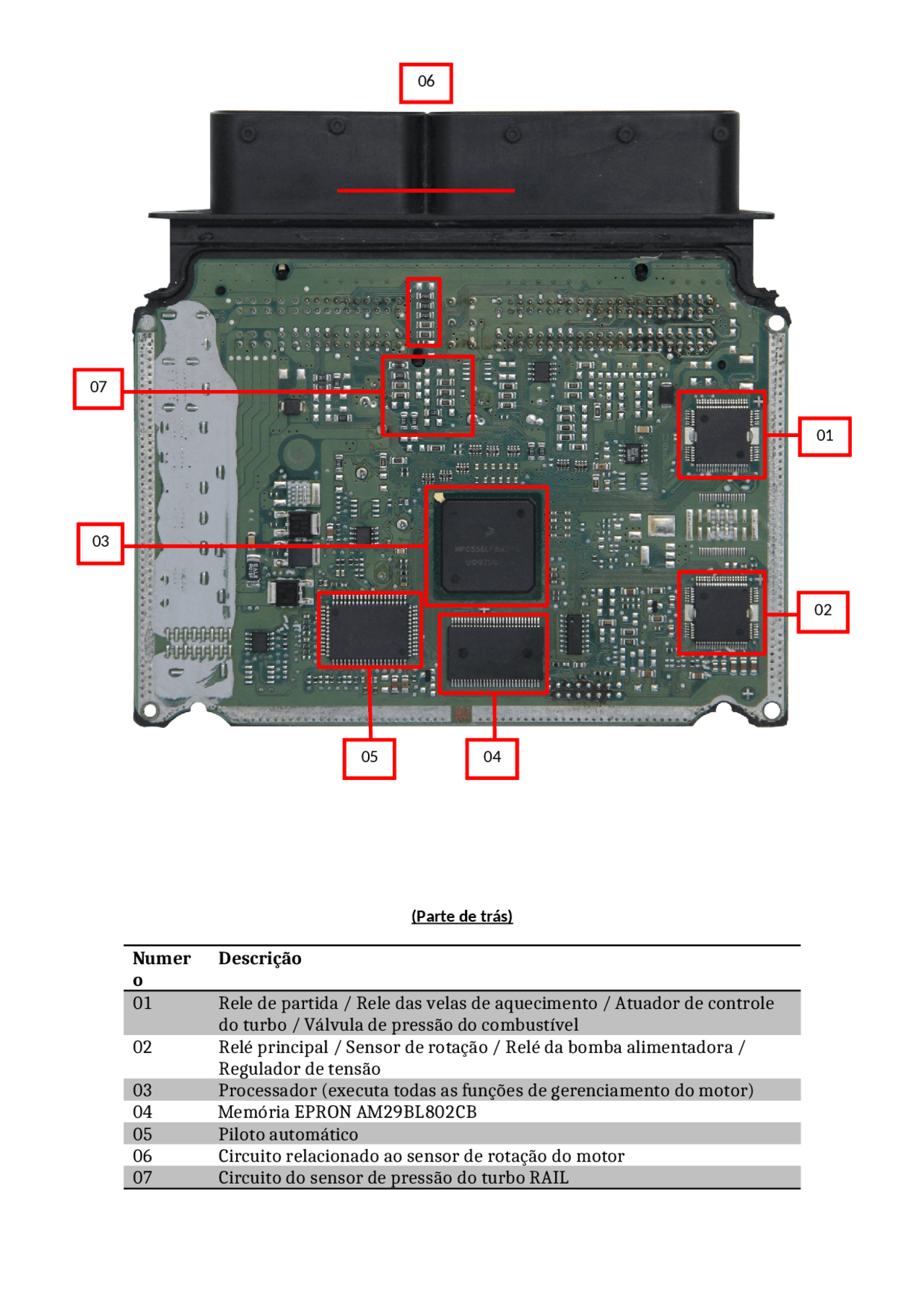

(Parte de trás) Numer o Descrição 01 Rele de partida / Rele das velas de aquecimento / Atuador de controle do turbo / Válvula de pressão do combustível 02 Relé principal / Sensor de rotação / Relé da bomba alimentadora / Regulador de tensão 03 Processador (executa todas as funções de gerenciamento do motor) 04 Memória EPRON AM29BL802CB 05 Piloto automático 06 Circuito relacionado ao sensor de rotação do motor 07 Circuito do sensor de pressão do turbo RAIL 07 01 05 04 06 03 02
(FRENTE) Numer o Descrição 01 Comum das unidades 2 / 3 02 Comum das unidades 1 / 4 03 Injetor 2 04 Injetor 3 05 Injetor 1 06 Injetor 4 07 Circuito de proteção e responsável pelo carregamento de carga para auxiliar o acionamento dos injetores 08 Memoria do imobilizador 10 09 08 07 06 05 04 03 02 01
