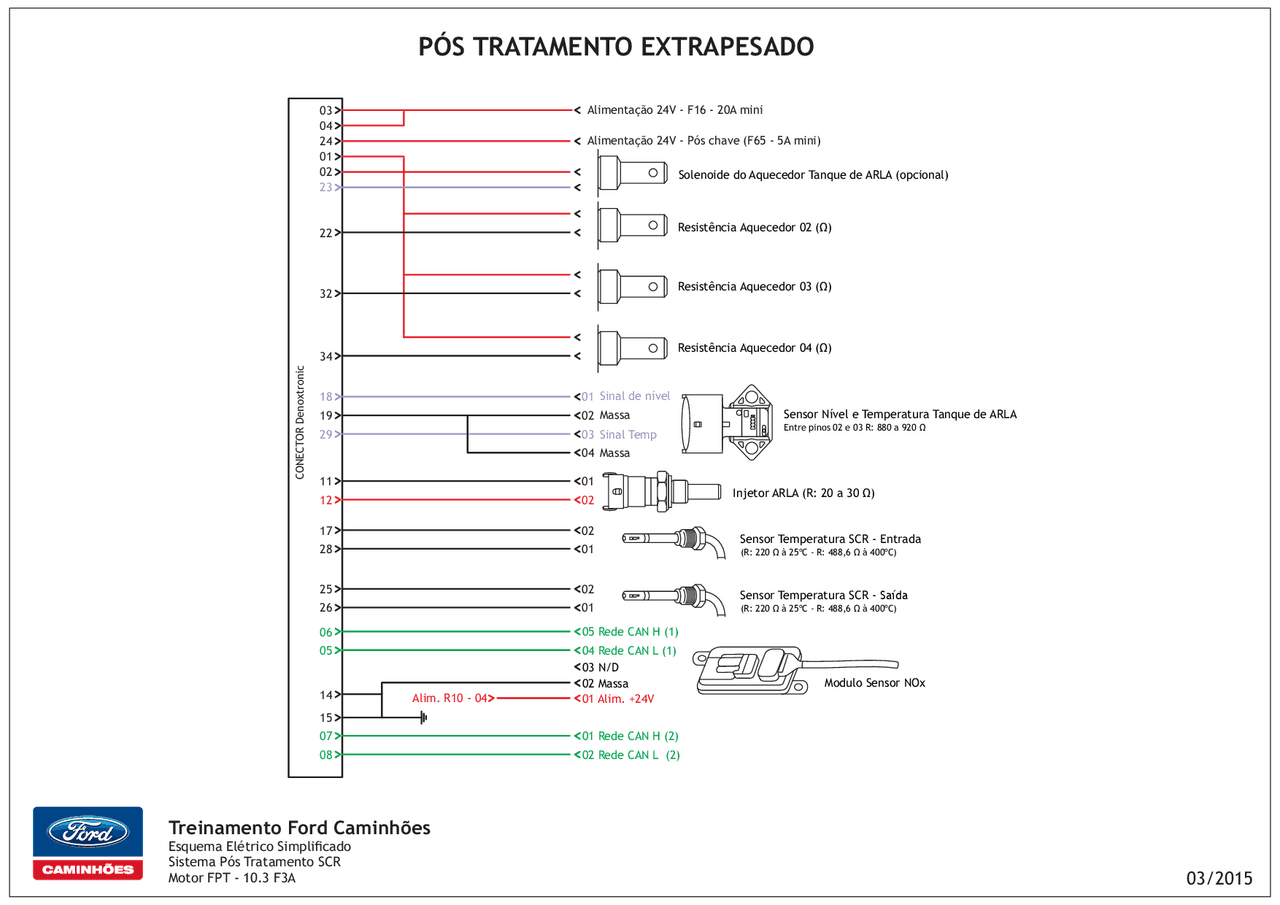

PÓS TRATAMENTO EXTRAPESADO
CONECTOR Denoxtronic
03
04
24
01
02
23
22
32
34
18
19
29
11
12
17
28
25
26
Alimentação 24V - F16 - 20A mini
Alimentação 24V - Pós chave (F65 - 5A mini)
Solenoide do Aquecedor Tanque de ARLA (opcional)
Resistência Aquecedor 02 (Ω)
Resistência Aquecedor 03 (Ω)
Resistência Aquecedor 04 (Ω)
Sensor Nível e Temperatura Tanque de ARLA
Entre pinos 02 e 03 R: 880 a 920 Ω
Injetor ARLA (R: 20 a 30 Ω)
Sensor Temperatura SCR - Entrada
(R: 220 Ω à 25ºC - R: 488,6 Ω à 400ºC)
Sensor Temperatura SCR - Saída
(R: 220 Ω à 25ºC - R: 488,6 Ω à 400ºC)
01
02
03
01
02
02
01
02
01
04 Massa
Modulo Sensor NOx
06
05
05 Rede CAN H (1)
04 Rede CAN L (1)
14
15
03 N/D
02 Massa
01 Alim. +24V
Alim. R10 - 04
07
08
01 Rede CAN H (2)
02 Rede CAN L (2)
Treinamento Ford Caminhões
Esquema Elétrico Simplificado
Sistema Pós Tratamento SCR
Motor FPT - 10.3 F3A
03/2015
Massa
Sinal de nível
Sinal Temp
