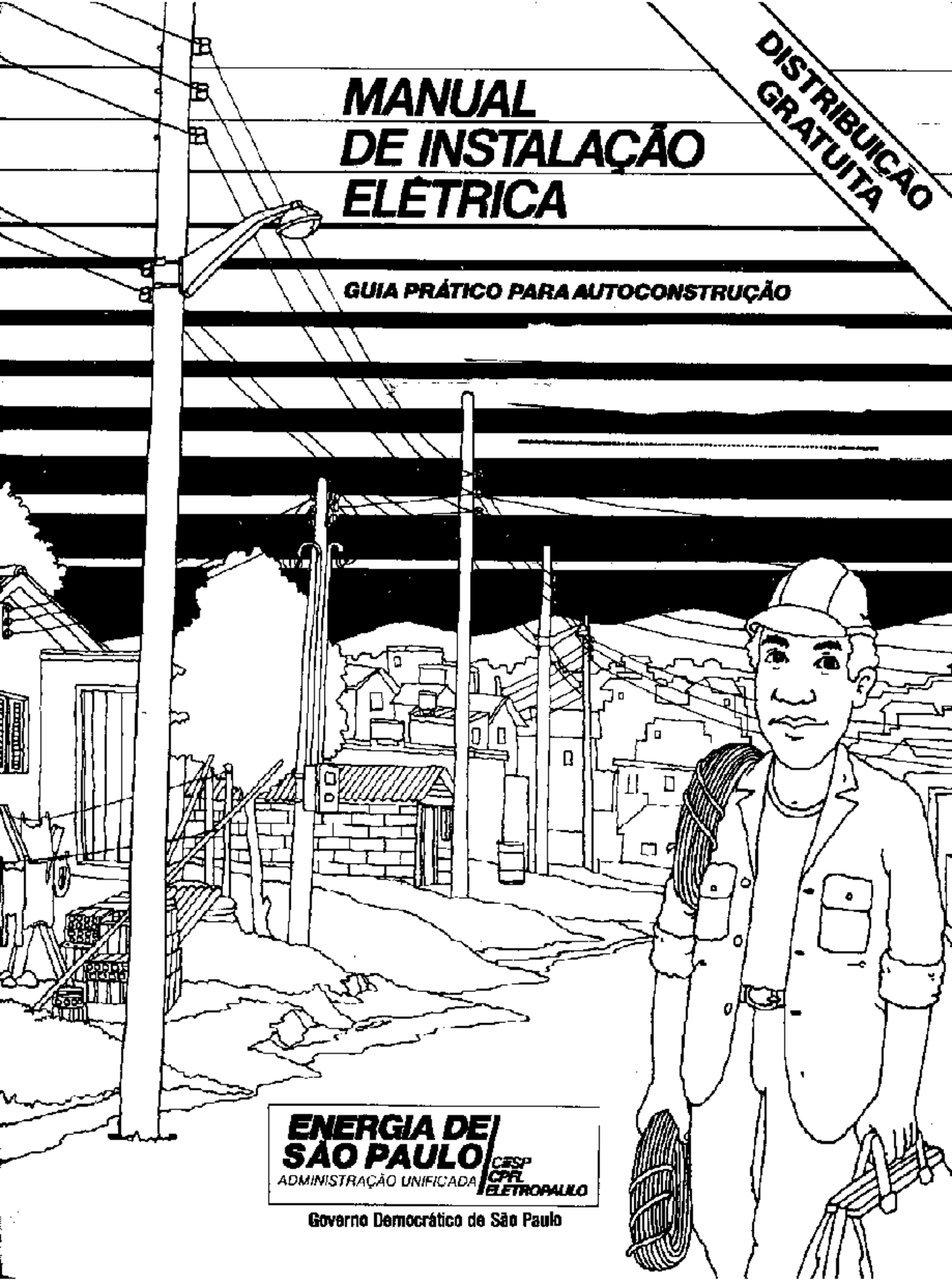

h EN a l DE INSDILAÇÃO ES da, ELETRICA “40 pas o N NA GUIA PRÁTICO PARA AUTOCONSTRUÇÃO INN = RENUENNU us rr SS] nm ER $ O PAULO fi ADMINISTRAÇÃO UNIEIC A! Governa Democrático de São Paulo ú ) N a Este Manual é um pequeno curso prático de instalação elétrica. Por ele, você poderá aprender como se faz uma instalação clétrica do começo ao fim. Passo por passo. Da escolha dos materiais à ligação final. E ainda poderá aprender como fazer pequenos consertos. Procure estudá-lo capítulo por capítulo. Não pule os testes, nos finais de cada capítulo. Eles são importantes para você saber o que realmente aprendeu. Ele será útil em sua casa, no trabalho, na casa de amigos. Seu título é uma homenagem das empresas de energia de São Paulo ao homem que construiu grande parte de nosso Estado: o autoconstrutor. Isto é, aquele que constrói sua casa pessoalmente, com a ajuda dos amigos, e, quando tem fé, com a ajuda de Deus. Aquele que é pedreiro, marceneiro, eletricista, pintor, arquiteto e engenheiro do lugar onde vai morar. Manual de Instalação Elétrica - Guia Prático para Autoconstrução. Com ele, a Energia de São Paulo deseja estar ao lado de todos aqueles que sabem a importância de uma boa instalação elétrica e querem aprender como fazê-la. Para melhor entendimento deste manual, suas informações estão divididas nos seguintes capítulos: Capitulo 1, Características da rede pública ..... Capítulo 2. Às caixas de luz e de aistribuição e Capítulo 3, A potência elétrica das instalações Capítulo 4. Afiação....... Capítulo 5. A proteção das instalações Capítulo 6, O consumo de energia. Capítulo 7. Prevenção de acidentes pontos deuso 13 Objetivos Este Manual procura fornecer: 1. Noções básicas para executar a sua instalação domiciliar. 2. Comy verificar e consertar defeitos de instalações já realizadas. 3. Como evitar acidentes com a eletricidade. ps >= [DE dá te ea N 4 q Di Pat Pra CEI TE: VENUCO TaGnnas sitnanas muvinta anna a [ue] ER; Ô [is/ fa PN Capitulo 1. Características da rede pública ns 14. Rede monotásica e bitásica. À eletricidade que chega à sua casa pode ser: 1 df Ve q in) === Monofásica Bifásica | | (2 fios) (3 fios) Os fios elétricos que entram normalmente em sta casa são chamados de Fase e Neutro e têm as seguintes voltagens entre si: Monofásica Rifásica 1 Neutro e 1 Fase 1 Neutro e 2 Fases Neutro Neutro —— . - E n5ou Fas a ni VIVO |isou usou izrv* | E ave ! Fase 2300u Ra — Fase mov* * Informe-se qual a voltagem da rede pública. Se você não sabe a voltagem de sua localidade, consulte um amigo eletricista, ou dirija-se ao nosso escritório local, para maiores esclarecimentos. Em alguns municípios, o fornecimento de energia elétrica é feito exclusivamente em 220 volts, podendo ter ou não fio Neutro, dependendo do sistema elétrico da concessionária. 1.2. Identificação dos fios neutro e fase 1.2.1. Rede Monofásica Neutro Para identificar o fio Neutro, utilize ofio Terra, que você consegue ligando um fio a uma barra metálica, fincada no solo. Depois, com a lâmpada-teste, faça o contato com o fio Terra e um dos fios, Se a lâmpada acender, significa que você está utilizando o fio Fase e, se não, o fio Neutro. Mais à frente, você verá que este processo de fincar a barra metálica ng solo se chama aterramento e também a necessidade de sua utilização. 10 Neutro 12.2. Rede Bifásica Observação: Utilizar lâmpada-teste de 220V. Para você saber a voltagem da rede bifásica, use novamente a lâmpada-teste. Faça o contato com dois fios. Se a lâmpada acender totalmente, a voltagem será de 230 ou 220V e se a lâmpada só ficar meio-acesa, a voltagem será de 115 ou 127V. 1 Capítulo 2. Às caixas de luz e de distribuição e os pontos de uso. 21. À instalação das caixas de luz e de distribuição. Antes de fazer a ligação na rede pública, é necessário que você tome algumas providências: A caixa de luz e a caixa de distribuição deverão ser instaladas por você. No caso da caixa de luz, a instalação » p E a deverá seguir as normas da Es concessionária. a tais E TE E! 13 Na caixa de luz, que deverá estar em local de fácil acesso para facilitar a leitura, deverá ser instalado o relógio de luz, pela empresa responsável, Na caixa de distribuição, encontram-se as chaves com os fusíveis, de onde sairá a instalação elétrica de sua casa. Relógio medidor Caixa de luz Chaves com fusiveis de distribuição Base de fusíveis Chave com fusível geral Caixa de distribuição Observações: 1. Não colocar fusível no Neutro (vide pág. 35). 2. Você aprenderá nos próximos capítulos, qual a seção (bitola) adequada dos fios e como instalar as chaves com fusíveis. 14 + Monofásico SON ) ) 1 ) ) ! I | ) Caixa de distribuição : 1 1 1 1 1 1 Chave L-Geral | Chave 3º Lnsestomadas Tera O E 6 ES + Ligar à haste de terra Banheiro Salafcopa/cozinha Dornitório Observações: 1- Todos os pontos devem estar interligados por conduítes, para que os fins não fiquem expostos. 2- Não colocar fusível no Neutro (vide pág, 35). Bifásico Caixa de distribuição Chave 1 - Geral Chave 2 - Chuveiro Chave 3 . Luzesitomadas Tera == * Ligar à haste de Terra Banheiro Sala/copaicozinha Dormitório Observações: 1 - Todos os pontos devem estar interligados por conduítes, para que os fios não fiquem expostos. 2- Não colocar fusível no Neutro (vide pág. 5). FAR Resumo Nestc capítulo você aprendeu: - Como instalar as caixas de luz e de distribui - Como planejar vs pontos de uso. - Enmo fazer à ligação dos aparelhos. Para verificar se você está entendendo, tente completar estes testes: 1. Para uma boa instalação, todos os pontos devem estar interligados por... ... para que os fios não fiquem expostos. 2. Nas instalações de lâmpadas e interruptores, o fio ... deve estar ligado à lâmpada e a fio no interruptor. 3. Nas instalações de chuveiros e torneiras elétricas de L10 ou 220V, o fio terra deve estar ligado à... 4. Descubra o fio neutro e o fio fase da rede elétrica, completando os espaços em branco. 5. Faça as ligações corretamente: Fasc Neuro —— — mm - e — Fase + Terra 110V 220V 19 Desenhe aqui sua casa. Neste quadriculado, desenhe a planta de sua casa, utilizando os esboços dos aparelhos elétricos (veja exemplo na página 15). Dessa forma, você terá uma visão geral de como ficará a instalação elétrica. 20 O Vitrola s Interruptor Fai Rádio —O Chuveiro Geladeira D Tomada == Caixa de distribuição h Ferro elétrico Televisão Õ Lampada
