Professor Luiz Fernando L Campos

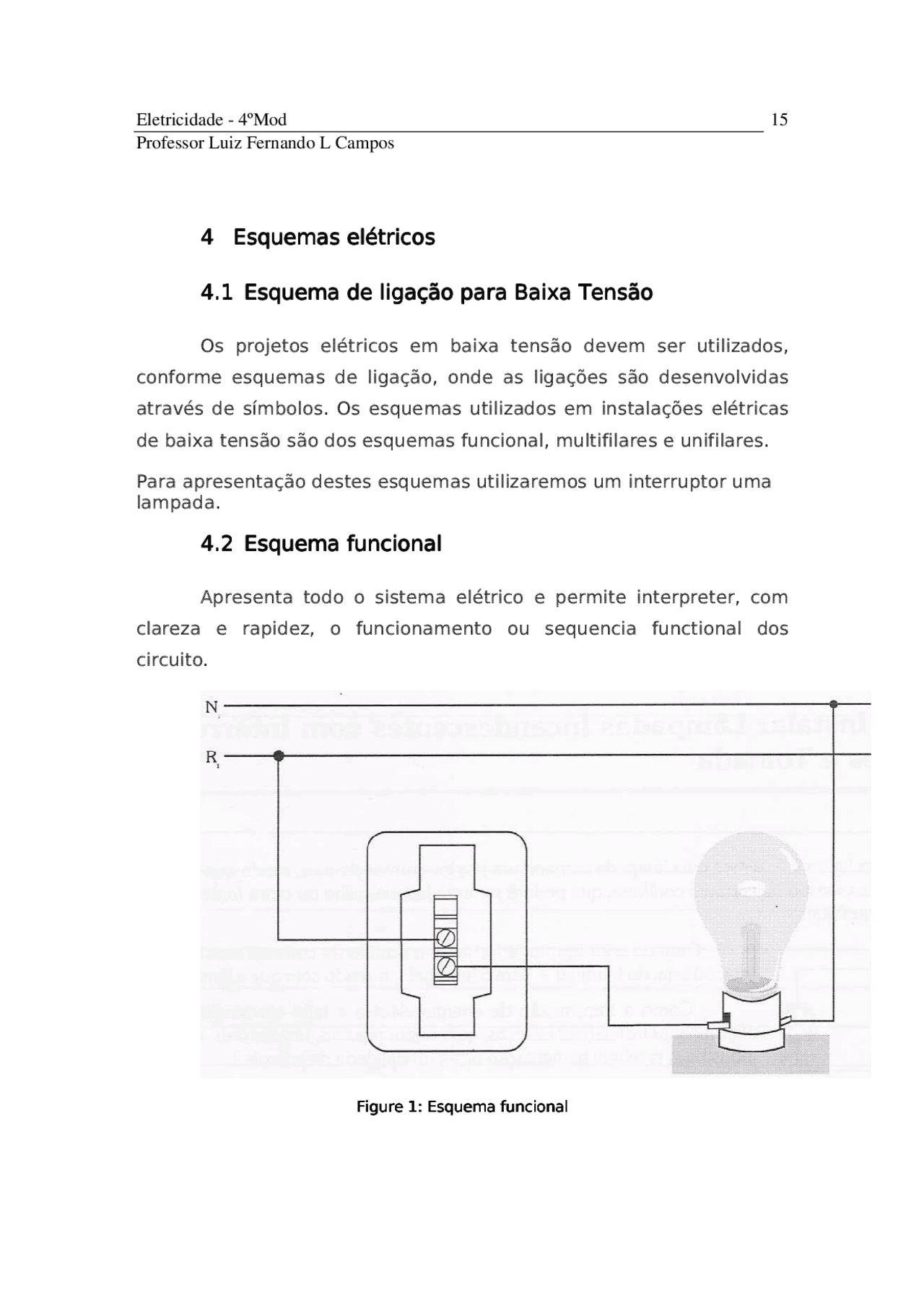

4444 Esquemas elétricosEsquemas elétricosEsquemas elétricosEsquemas elétricos
4.14.14.14.1 Esquema de ligação para Baixa TensãoEsquema de ligação para Baixa TensãoEsquema de ligação para Baixa TensãoEsquema de ligação para Baixa Tensão
Os projetos elétricos em baixa tensão devem ser utilizados, conforme esquemas de ligação, onde as ligações são desenvolvidas através de símbolos. Os esquemas utilizados em instalações elétricas de baixa tensão são dos esquemas funcional, multifilares e unifilares.
Para apresentação destes esquemas utilizaremos um interruptor uma lampada.
4.24.24.24.2 Esquema funcionalEsquema funcionalEsquema funcionalEsquema funcional
Apresenta todo o sistema elétrico e permite interpreter, com clareza e rapidez, o funcionamento ou sequencia functional dos circuito.
FigureFigureFigureFigure 1 11 1: Esquema funcional: Esquema funcional: Esquema funcional: Esquema funcional
Professor Luiz Fernando L Campos
4.34.34.34.3 Esquema MultifilarEsquema MultifilarEsquema MultifilarEsquema Multifilar
Representa do o sistema elétricos, com todos os seus condutores e detalhes onde cada traço representa um cabo e a simbologia utilizada fica restrita aos aparelhos de utilização. Para um melhor entendimento vamos tomar como exemplo o circuito de uma lâmpada acionada por um interruptor:
FigureFigureFigureFigure 2 22 2: Esquema: Esquema: Esquema: Esquema MultifilarMultifilarMultifilarMultifilar
FiguraFiguraFiguraFigura 1 11 1: Ligação de uma lâmpada com um interruptor simples: Ligação de uma lâmpada com um interruptor simples: Ligação de uma lâmpada com um interruptor simples: Ligação de uma lâmpada com um interruptor simples
Professor Luiz Fernando L Campos
5555 InstalaçãoInstalaçãoInstalaçãoInstalação elétricaelétricaelétricaelétrica dedede umadeumauma tomadaumatomadatomadatomada
Diagrama Multifilar
VISTA DE FRENTE
VISTA POR TRÁS
Professor Luiz Fernando L Campos Diagrama Unifilar
NOTANOTANOTANOTA: OBSERVE DE FORMA CORRETA A SEQUÊNCIA ABAIXO:
Professor Luiz Fernando L Campos
PLANTA BAIXA
Professor Luiz Fernando L Campos
7777 Acionamento de duas lâmpadas com Interruptor deAcionamento de duas lâmpadas com Interruptor deAcionamento de duas lâmpadas com Interruptor deAcionamento de duas lâmpadas com Interruptor de
trêstrêstrêstrês seçõesseçõesseçõesseções
Professor Luiz Fernando L Campos
PLANTA BAIXA
8888 Ligação De Lampada FluorescenteLigação De Lampada FluorescenteLigação De Lampada FluorescenteLigação De Lampada Fluorescente
Como vimos, em período passado, encontramos reatores para uma lâmpada, ou reatores para duas lâmpadas fluorescente, desta forma, em uma luminária para duas lâmpadas você pode fazer a opção por um ou dois reatores.
No reator, vêm gravadas todas as informações necessárias para a instalação, tais como: tensão, corrente, número de lâmpadas, potência e esquema de ligação.
É importante observar em qual dos fios vão ser ligados o neutro e a fase, pois cada um tem a sua posição definida. Para a segurança e bom funcionamento das lâmpadas, é necessário que se aterre a carcaça do reator juntamente com a luminária.
Professor Luiz Fernando L Campos
Professor Luiz Fernando L Campos
8.48.48.48.4 InteInteInteInterruptores paralelos (Threerruptores paralelos (Threerruptores paralelos (Threerruptores paralelos (Three----Way)Way)Way)Way)
Este tipo de interruptor é utilizado quando se deseja acionar uma lâmpada ou um conjunto de lâmpadas através de dois pontos distintos, evitando assim que o usuário tenha que retornar ao um determinado ponto para desligar a lâmpada, o interruptor paralelo é usado nos seguintes locais:
Escadarias: A melhor solução é instalar um interruptor no inicio da escada e outro no final daescada; Corredores: Podem ser instalados no inicio e no final do corredor; Quartos: Instala-se um interruptor próximo à porta do quarto e outro na cabeceira da cama. O interruptor paralelo também pode ser chamado de three way, pois o interruptor possui três terminais, onde o terminal central é denominado terminal comum sendo este ligado na fase
Professor Luiz Fernando L Campos ou retorno para a lâmpada e os demais ligados os retornos para o próximo interruptor paralelo. No diagrama abaixo temos o circuito multifilar do interruptor paralelo.
Diagrama multifilar
Diagrama Unifilar
Professor Luiz Fernando L Campos Também é possível comandar lâmpadas fluorescentes por interruptores paralelos (three way), como indica abaixo:
8.58.58.58.5 Interruptor Intermediário (Four Way)Interruptor Intermediário (Four Way)Interruptor Intermediário (Four Way)Interruptor Intermediário (Four Way)
O interruptor paralelo é utilizado quando é necessário comandar uma lâmpada ou um conjunto de lâmpadas de três ou mais pontos diferentes. Podem ser usados quantos interruptores paralelos quanto se desejar, entretanto eles devem ser instalados sempre entre dois interruptores intermediários. O interruptor paralelo também é conhecido como interruptor four way, possui quatro terminais, onde são interligados os retornos provenientes dos interruptores paralelos ou intermediários no caso de instalação de mais de um interruptor intermediário. Na figura abaixo temos o diagrama multifilar de um interruptor intermediário.
Professor Luiz Fernando L Campos
ESQUEMA FUNCIONAL
Professor Luiz Fernando L Campos PLANTA BAIXA COM INTERRUPTOR INTERMEDIÁRIO.
FiguraFigura 4 FiguraFigura 4 4: Esquema com dois interruptores intermediário 4 : Esquema com dois interruptores intermediário: Esquema com dois interruptores intermediário: Esquema com dois interruptores intermediário
O interruptor intermediário funciona da seguinte maneira: quando na posição I há contato entre o terminal A e o terminal D e o terminal B com o terminal C mantendo o circuito desligado. Na posição
Professor Luiz Fernando L Campos II há o contato entre o terminal A e C e os terminais B e D fazendo com que a lâmpada acenda.
Qualquer mudança em qualquer um dos interruptores paralelos irá trocar o estado da lâmpada assim, se o interruptor estiver desligando o circuito da lâmpada ela poderá ser ligada através de qualquer um dos interruptores paralelos e vice-versa.
9999 Seção mínima dos CondutoresSeção mínima dos CondutoresSeção mínima dos CondutoresSeção mínima dos Condutores
9.19.19.19.1 FFFFaseaseasease
As seções dos condutores fase, em circuitos CA, e dos condutores vivos, em circuitos CC, não devem ser inferiores aos valores dados abaixo.
