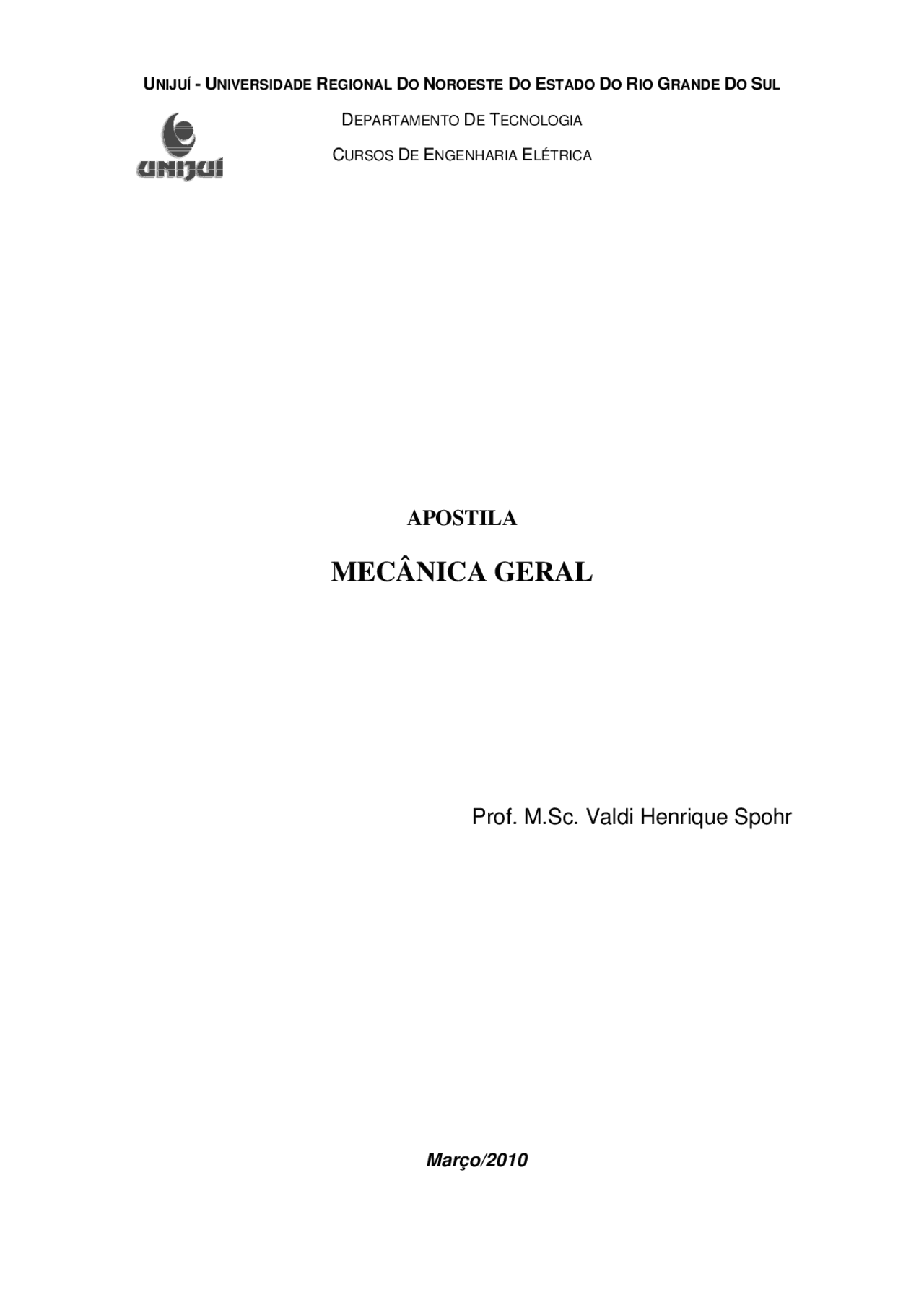

UNIJUÍ - UNIVERSIDADE REGIONAL

C

MECÂNICA GERAL

EGIONAL DO NOROESTE DO ESTADO DO RIO G DEPARTAMENTO DE TECNOLOGIA CURSOS DE ENGENHARIA ELÉTRICA

APOSTILA

MECÂNICA GERAL

Prof. M.Sc. Valdi Henrique Spohr

Março/

GRANDE DO SUL

Valdi Henrique Spohr

INTRODUÇÃO

MECÂNICA GERAL – Prof. Valdi Henrique Spohr

1. INTRODUÇÃO

1.1. DEFINIÇÃO DA MECÂNICA

É uma ciência aplicada, que pode ser definida como a ciência que descreve e prediz as condições de repouso ou movimento de corpos sob a ação de forças. A finalidade da mecânica é explicar e prever fenômenos físicos, estabelecendo assim os fundamentos para as aplicações da Engenharia.

1.2. PRINCÍPIOS E CONCEITOS FUNDAMENTAIS

MECANICA

•Aristóteles (384-322 a.C) e Arquimedes (

INÍCIO DO ESTUDO DA MECÂNICA

•Newton (1642-1727)

  • Adaptadas por D'Alembert, Lagrange e Hamilton

FORMULAÇÃO DOS PRINCÍPIOS FUNDAMENTAIS

•Einstein (1905)

TEORIA DA RELATIVIDADE

. Valdi Henrique Spohr

DEFINIÇÃO DA MECÂNICA

É uma ciência aplicada, que pode ser definida como a ciência que descreve e prediz as condições de repouso ou movimento de corpos sob a A finalidade da mecânica é explicar e prever fenômenos físicos, estabelecendo assim os fundamentos para as aplicações da Engenharia.

PRINCÍPIOS E CONCEITOS FUNDAMENTAIS

CORPOS RÍGIDOS

ESTÁTICA

CINEMÁTICA

DINÂMICA

CORPOS DEFORMÁVEIS

RESISTÊNCIA DOS MATERIAIS

FLUIDOS

INCOMPRESSÍVEIS

COMPRESSÍVEIS

322 a.C) e Arquimedes (287-212 a.C)

INÍCIO DO ESTUDO DA MECÂNICA

Adaptadas por D'Alembert, Lagrange e Hamilton

FORMULAÇÃO DOS PRINCÍPIOS FUNDAMENTAIS

TEORIA DA RELATIVIDADE

2

É uma ciência aplicada, que pode ser definida como a ciência que descreve e prediz as condições de repouso ou movimento de corpos sob a A finalidade da mecânica é explicar e prever fenômenos físicos, estabelecendo assim os fundamentos para as aplicações da Engenharia.

ESTÁTICA

CINEMÁTICA

DINÂMICA

RESISTÊNCIA DOS MATERIAIS

INCOMPRESSÍVEIS

COMPRESSÍVEIS

INTRODUÇÃO 4

1.3. SISTEMAS DE UNIDADES

As unidades fundamentais da mecânica, como visto anteriormente, são: comprimento (espaço), tempo, massa e força. As três primeiras podem ser consideradas fundamentais e a unidade de força que é a quarta e é escolhida de acordo com a Eq. 1.1 e é chamada de unidade derivada.

ᡥ = 1 ᡣᡙ x ᡓ = 1 ぀うㄘ ᠲ = 1 ᡀ

Tabela 1 – Principais unidades do SI usadas em mecânica. UNIDADE SÍMBOLO GRANDEZA metro m comprimento quilograma kg massa segundo s tempo Unidade derivada UNIDADE SÍMBOLO GRANDEZA newton N força

Tabela 2 – Principais prefixos do SI

Como qualquer outra força, o peso de um corpo (ou força gravitacional exercida sobre o corpo) é expresso em newtons.

INTRODUÇÃO 5

1.4. EXERCÍCIOS:

ᡥ = 1 ᡣᡙ

2. ESTÁTICA DOS PONTOS MATERIAIS

Neste capítulo estudaremos o efeito de forças que atuam em pontos materiais.

FORÇAS NO PLANO

2.1. Força sobre um ponto material

Uma força representa a ação de um corpo sobre o outro. Ela pode ser caracterizada por seu ponto de aplicação, sua intensidade, sua direção e sentido.

Resultante de forças: São somados de acordo com a Lei do Paralelogramo

  • Ex: duas forças A (3 N) e B (4 N) perpendiculares tem resultante igual a 5 N e não 7 N.

2.2. Vetores

Os vetores são definidos como entes matemáticos que possuem intensidade, direção e sentido e que se somam de acordo com a lei do paralelogramo.

Onde, dois vetores de mesma intensidade, direção e sentido são ditos iguais, quer tenham ou não o mesmo ponto de aplicação (vetores livres). E também, podem ser identificados pela mesma letra.

Vetores de mesma intensidade.

O vetor oposto de um dado vetor P é definido como sendo um vetor que tem a mesma intensidade e direção e sentido oposto ao de P.

P + ( - P ) = 0

2.3. Adição de vetores Os vetores podem ser somados pela lei do paralelogramo ou pela regra do triangulo.

Podemos concluir também que a adição de dois vetores é comutativa, uma vês que:

P + Q = Q + P

2.4. Subtração de vetores

Subtrair um vetor é somar o correspondente vetor oposto.

P - Q = P + ( - Q )

2.8. Decomposição de uma força em componentes

Da mesma forma que as forças atuantes em um ponto material podem ser substituídas por uma única força F , uma força F pode ser substituída por 2 ou mais forças que, juntas, tem o mesmo efeito sobre o ponto material. Essas forças são chamadas de componentes da força original F.

O processo de substituição é chamado de decomposição da força F em componentes.

EXERCÍCIOS:

1. As forças P e Q agem sobre um parafuso A. Determinar a sua resultante.

SOLUÇÃO:

Pela trigonometria podemos aplicar a regra do triangulo; dois lados e o ângulo por eles formados são conhecidos. Aplicamos a lei dos co-senos.

= + 2. P. Q. cos155° R² = 40² + 60²2. 40. 60. cos155° R = 97,7 N

E, aplicando a lei dos senos :

∁ↇ↖ ⅗

A = 15° α = 15° + 20° = 35° R = 97,7N35°

2. Uma barcaça é puxada por 2 rebocadores. Se a resultante das forças exercidas pelos rebocadores é de 5kN e tem a direção do eixo da barcaça, determine: a) a tração em cada corda, sabendo-se que α= b) o valor de α para que a tração na corda 2 seja mínima

a) SOLUÇÃO

ប❸ ᠙᠅᠔➁➂ °

T 1 =3,

T 2 =2,

b) SOLUÇÃO Para que T2 seja mínimo, T1 e T2 devem ser ortogonais, isto é, devem formar um ângulo de 90°.

sen30° = T 2 / 5 T 2 = 5 sen30°

T 2 = 2,5 kN

cos30° = T 1 / 5 T 1 = 5 cos30°

T 1 = 4,33 kN

2.9. Componentes cartesianas de uma força

Em muitos problemas é desejável a decomposição da força F em componentes perpendiculares entre si.

  • Paralelogramo desenhado para obtenção das componentes é um retângulo.
  • Fx e Fy são denominadas componentes cartesianas.

Eixos x e y

  • Perpendiculares
  • Geralmente nas direções horizontal e vertical
  • Podem ser inclinados
  • Ângulo θ medido a partir de Fx até a força F no sentido anti-horário

Podemos definir dois vetores de intensidade igual a 1, orientados segundo os eixos x e y:

  • Vetor i: na direção do eixo x
  • Vetor j: na direção do eixo y
  • Decomposição de F

Fx = Fx i Fy = Fy j

F = Fx i + Fy j

onde:

  • Fx e Fy: componentes vetoriais de F
  • Fx e Fy: componentes escalares de F
  • (intensidade dos vetores Fx e Fy)

Relação entre F, Fx, Fy e θ

Fx = F cosθ Fy = F senθ

Exemplo 1: Uma força de 800 N é exercida sobre um parafuso A. Determine as componentes horizontal e vertical da força F.

Fx = - F cosα = - 800.cos35o^ Fx = - 655 N Fy = + F senα = - 800.sen35o^ Fy = + 459 N

As componentes vetoriais de F são: Fx = - (655 N)i Fy = + (459 N)j F = – (655 N)i + (459 N)j

2.10. Adição de forças pela soma das componentes

  • Soma de 2 forças
    • Lei do paralelogramo ou regra do triângulo
  • Soma de mais de 2 forças
    • Solução analítica pode ser obtida pela decomposição de cada uma das forças em suas componentes cartesianas

Ex: 3 forças P, Q e S

R = P + Q + S P = Px i + Py j Q = Qx i + Qy j S = Sx i + Sy j

R = Px i + Py j + Qx i + Qy j + Sx i + Sy j

R = ( Px + Qx + Sx )i + ( Py + Qy + Sy )j

Rx = Px + Qx + Sx e Ry = Py + Qy + Sy ou Rx = Σ Fx e Ry = Σ Fy

Exercício 4

Quatro forças atuam no parafuso A. Determine a resultante das forças que agem no parafuso.

Exemplo 5: equilíbrio de um ponto material

Tem-se um caixote de 75kg sendo colocado sobre um caminhão. O caixote é suportado por um cabo vertical, unido no ponto A as duas cordas fixadas nos prédios em B e C. Deseja-se determinar a tração nas 2 cordas AB e AC.

  • Desenha-se o Diagrama do Corpo Livre mostrando o ponto material em equilíbrio, que nesse caso é o ponto A.
  • Condição de equilíbrio do ponto A. Σ F = 0

P = m.g = 75kg.9,81m/s² = 736 N

TAB = 647 N

TAC = 480 N

FORÇAS NO ESPAÇO

2.12. Componentes cartesianas de uma força no espaço

Uma força no espaço pode ser decomposta em componentes cartesianas Fx, Fy e Fz. Representando por θx, θy e θz, respectivamente, os ângulos que F forma com os eixos x, y e z, temos:

Cossenos diretores:

Vetores unitários:
