ESTÁTICA DOS FLUIDOS
P2: Estática dos Fluidos - Lei de Stevin; Estática dos Fluidos -
Lei de Pascal; Medidores de Pressão - Parte 1; Medidores de
Pressão - Parte 2.

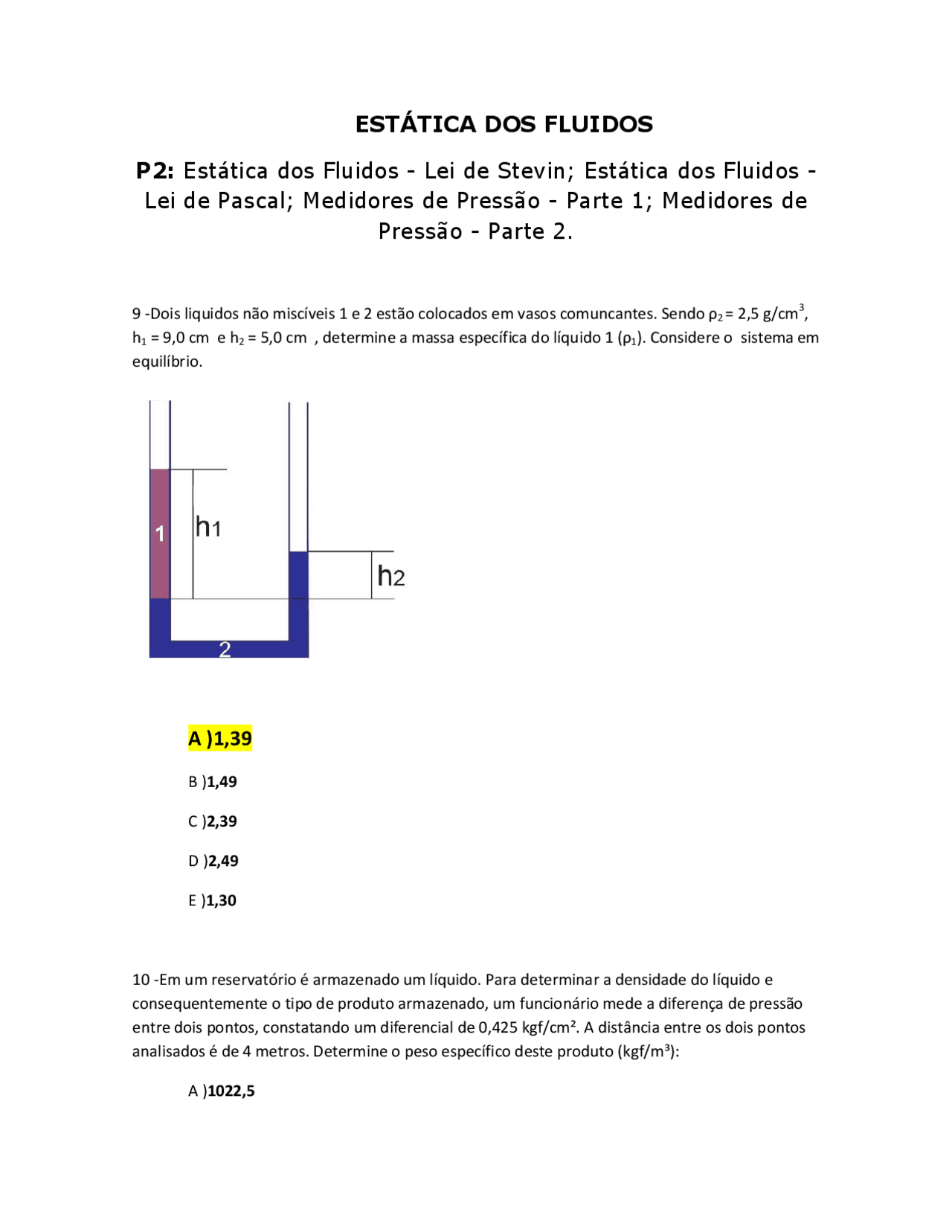

9 -Dois liquidos não miscíveis 1 e 2 estão colocados em vasos comuncantes. Sendo ρ 2 = 2,5 g/cm 3 , h 1 = 9,0 cm e h 2 = 5,0 cm , determine a massa específica do líquido 1 (ρ 1 ). Considere o sistema em equilíbrio.
A )1,
B ) 1,
C ) 2,
D ) 2,
E ) 1,
10 -Em um reservatório é armazenado um líquido. Para determinar a densidade do líquido e consequentemente o tipo de produto armazenado, um funcionário mede a diferença de pressão entre dois pontos, constatando um diferencial de 0,425 kgf/cm². A distância entre os dois pontos analisados é de 4 metros. Determine o peso específico deste produto (kgf/m³):
A ) 1022,
B ) 162,
C )1062,
D ) 1162,
E ) 1082,
9 -Um reservatório fechado, contendo três fluidos diferentes, é representado a seguir. Um tubo em U, contendo mercúrio, é instalado para a leitura de pressão. Sabendo que a pressão de ar no reservatório é de 30 kPa, determine a altura (h 4 em m) da coluna de mercúrio no tubo em U.
Dados:
h 1 = 0,6 m; h 2 = 3,8 m e h 3 = 1,8 m
ρ (^) óleo : 830 kg/m³
ρ (^) água : 1000 kg/m³
ρ (^) mercúrio: 13600 kg/m³
g = 10 m/s²
A ) 0,54 m
E ) PA = 29,60 kPa ; P 1 = 180,93 kPa
8 -Considerando a figura a seguir, determine a diferença de pressão entre os pontos A e B (em kPa).
Dados: h 1 = 25 cm, h 2 = 15 cm, h 3 = 50 cm, γágua = 10000 N/m³ e γazeite = 8000 N/m³
A )P (^) A - P (^) B = - 13,0 Pa
B )P (^) A - P (^) B = - 130 kPa
C )P (^) A - P (^) B = - 0,130 kPa
D )P (^) A - P (^) B = - 13,0 kPa
E )PA - PB = - 1,30 kPa
9 -Em uma indústria emprega-se o manômetro em U ilustrado na figura abaixo, para o controle de pressão em um determinado processo de fabricação. A diferença de pressão ideal entre os pontos P 1 e P 2 é de 12,60 kPa (ΔP = P 1 – P 2 = 12,60 kPa). Para essa situação, determine a deflexão h (em cm) do manômetro ilustrado abaixo.
Dados:ρ (^) A = 830 kg/m³ , ρB = 2600 kg/m³ e g = 10 m/s².
A )71,19 cm
B ) 77,19 cm
C ) 171,19 cm
D ) 7,12 cm
E ) 91,19 cm
A ) 25
B ) 17
C ) 37
D ) 35
E )
10 -Uma prensa hidráulica é representada a seguir. Qual deve ser o valor da força F (kN), aplicada no êmbolo 2, para que o sistema possa suportar uma carga de 1000 N no êmbolo 1, permanecendo em equilíbrio? Dados: A 2 = 1,2 m² e A 1 = 4700 cm²
A ) 25,5 kN
B ) 255 kN
C )2,55 kN
D ) 2,05 kN
E ) 205 kN
