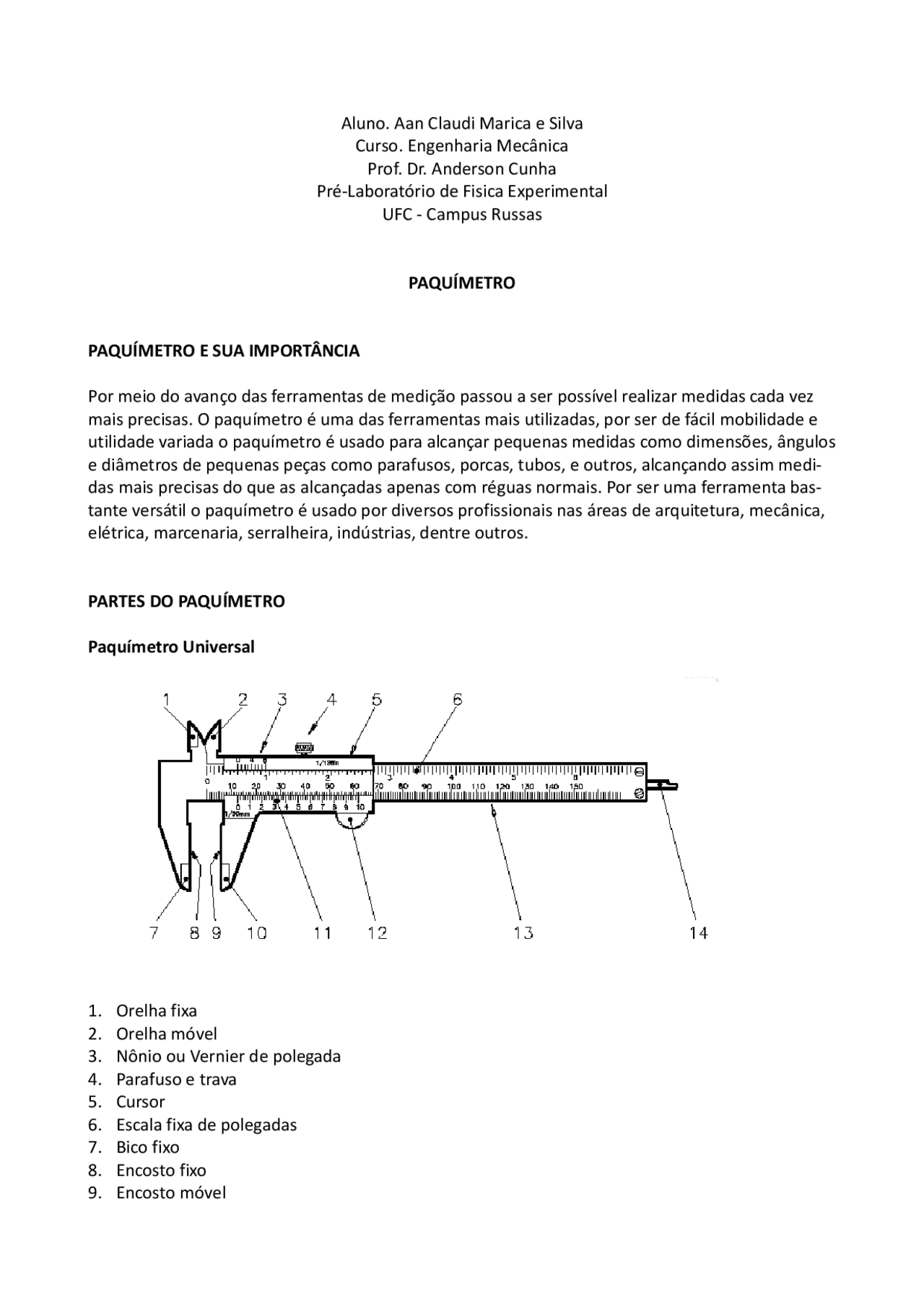

Aluno. Aan Claudi Marica e Silva

Curso. Engenharia Mecânica

Prof. Dr. Anderson Cunha

Pré-Laboratório de Fisica Experimental

UFC - Campus Russas

PAQUÍMETRO

PAQUÍMETRO E SUA IMPORTÂNCIA

Por meio do avanço das ferramentas de medição passou a ser possível realizar medidas cada vez

mais precisas. O paquímetro é uma das ferramentas mais utilizadas, por ser de fácil mobilidade e

utilidade variada o paquímetro é usado para alcançar pequenas medidas como dimensões, ângulos

e diâmetros de pequenas peças como parafusos, porcas, tubos, e outros, alcançando assim medi-

das mais precisas do que as alcançadas apenas com réguas normais. Por ser uma ferramenta bas-

tante versátil o paquímetro é usado por diversos profissionais nas áreas de arquitetura, mecânica,

elétrica, marcenaria, serralheira, indústrias, dentre outros.

PARTES DO PAQUÍMETRO

Paquímetro Universal

1. Orelha fixa

2. Orelha móvel

3. Nônio ou Vernier de polegada

4. Parafuso e trava

5. Cursor

6. Escala fixa de polegadas

7. Bico fixo

8. Encosto fixo

9. Encosto móvel

Descubra Resumos de Metrologia Universidade Federal do Ceará (UFC)

Pré-visualização parcial do texto

Baixe Estudo do Paquimetro e outras Resumos em PDF para Metrologia, somente na Docsity!

Aluno. Aan Claudi Marica e Silva Curso. Engenharia Mecânica Prof. Dr. Anderson Cunha Pré-Laboratório de Fisica Experimental UFC - Campus Russas PAQUÍMETRO PAQUÍMETRO E SUA IMPORTÂNCIA Por meio do avanço das ferramentas de medição passou a ser possível realizar medidas cada vez mais precisas. O paquímetro é uma das ferramentas mais utilizadas, por ser de fácil mobilidade e utilidade variada o paquímetro é usado para alcançar pequenas medidas como dimensões, ângulos e diâmetros de pequenas peças como parafusos, porcas, tubos, e outros, alcançando assim medi- das mais precisas do que as alcançadas apenas com réguas normais. Por ser uma ferramenta bas- tante versátil o paquímetro é usado por diversos profissionais nas áreas de arquitetura, mecânica, elétrica, marcenaria, serralheira, indústrias, dentre outros. PARTES DO PAQUÍMETRO Paquímetro Universal

Orelha fixa
Orelha móvel
Nônio ou Vernier de polegada
Parafuso e trava
Cursor
Escala fixa de polegadas
Bico fixo
Encosto fixo
Encosto móvel

Bico móvel
Nônio ou vernier de milímetro
Impulsor
Escala fixa de milímetros
Haste de profundidade A escala fixa principal e o cursor são as partes principais no paquímetro. As medições são feitas em milímetros e polegadas. PROCEDIMENTO PARA USAR E TIRAR UMA MEDIDA COM O PAQUÍMETRO ASSIM COMO SUA PRECISÃO E COMO ENCONTRA-LA. Com o paquímetro universal é possível se obter 4 tipos de medidas; medidas externas, medidas in- ternas, medidas de ressalto e medidas de profundidade. Antes de começar a usar o paquímetro deve-se verificar se a trava do cursor está liberada, permi- tindo o deslizamento das partes móveis com facilidade, verificar se as partes do paquímetro que serão utilizadas na medição e também a peça a ser medida, estão limpas. Após eleger qual das quatro medidas será realizada, a peça a ser medida deve estar bem posiciona- da na área de medição do paquímetro, em um ângulo perpendicular com relação ao campo de vi- são do operador, afim de evitar o erro de paralaxe. Após posicionar o Paquímetro e a peça a ser medida, deve-se observar onde o Zero da parte móvel (cursor/nônio) está localizada, isto dará o valor do primeiro número da medida, ou seja, os milíme- tros da medida. Se o número 0 ficou exatamente alinhado com um número superior, na escala fixa, está será a medida exata da peça. Caso o zero tenha ficado entre dois números, como por exem- plo, entre o 5 e 6, considera-se o menor numero, no caso, o numero 5, e assim será necessário ser aferido mais uma medida, na casa de décimos de milímetros. Então, em seguida verifica-se qual marcação no cursor/nônio coincide com a marcação da escala fixa. Encontrado a coincidência, o numero da escala de nônio que coincide com a escala fixa, será considerado os décimos de milíme- tros dessa medida. É possível obter uma precisão ainda maior, ou seja, é possível obter uma terceira graduação, a cen- tesimal. Isso pode acontecer quando a coincidência entre as duas marcações, da escala fixa e esca- la móvel, estiverem entre dois números inteiros da escala móvel, assim, obtém-se um terceiro nu- mero, que são os centésimos de milímetros da medida. No caso de um paquímetro de precisão de 0,05mm, estes números serão sempre múltiplos de 5. Por exemplo, se a confidencia na escala móvel estiver entre os números 1 e 2, deverá ser considerado como 1,5mm de medida. A precisão do paquímetro é dada pela menor leitura da escala fixa e o numero de divisões do nô- nio. Cada nônio equivale a nove partes de um milímetro, 9/10mm. O paquímetros mais simples têm precisão de décimos de milímetros, outros tem precisão de centésimos de milímetro ou mais. APLICAÇÕES DO PAQUÍMETRO Algumas formas de aplicações do paquímetro são, medição externa, medição interna, medição de profundidade, medição de ressalto, medição de anel, medição de cilindro, diâmetro de peças cilín- dricas, auxilio a traçagem de centro, traçagem paralela, pequenos canais, entre outros.
