Prática 1 Paquímetro UFC 2019 EEMA
Tipologia: Trabalhos
1 / 6
Esta página não é visível na pré-visualização
Não perca as partes importantes!

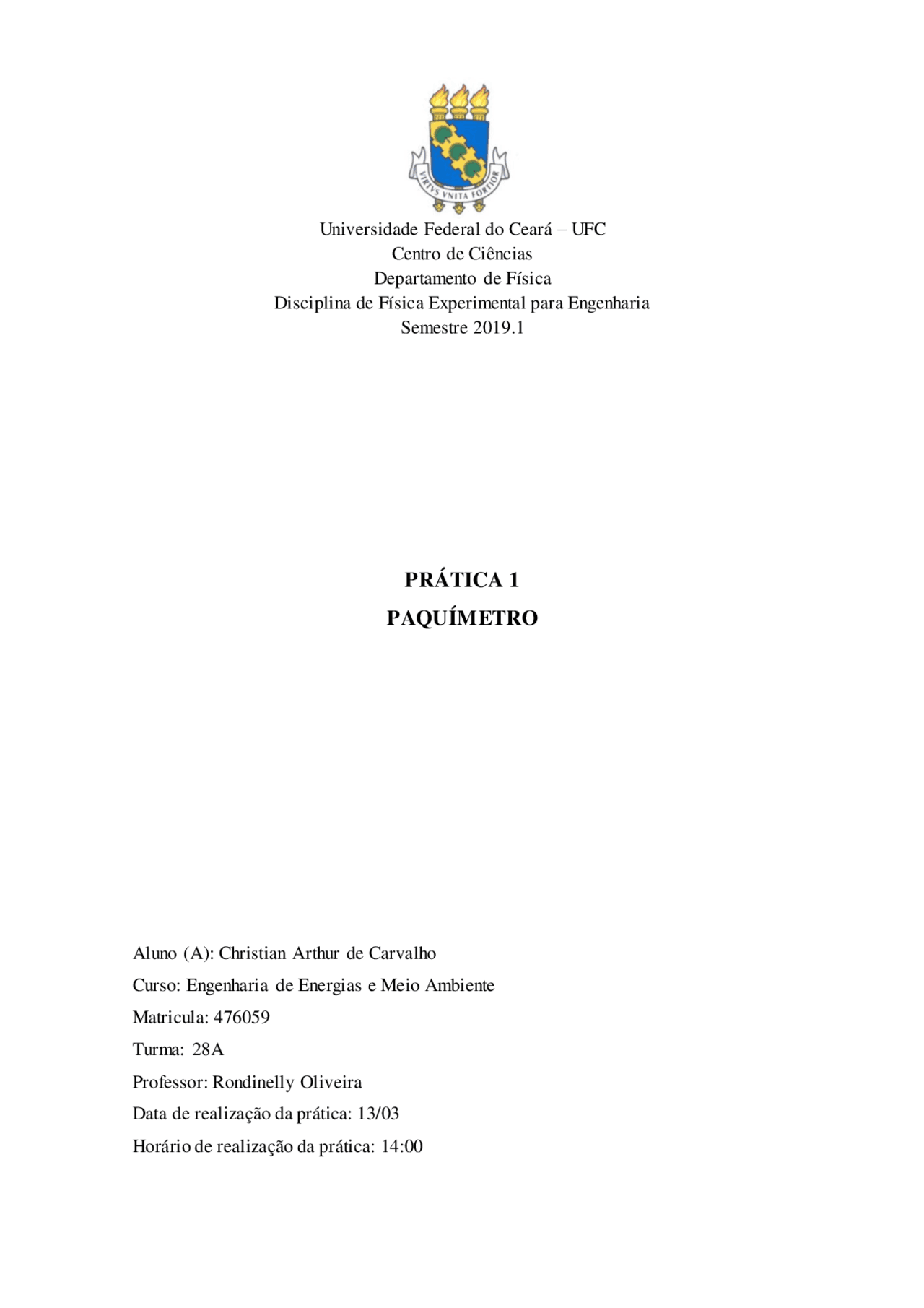

Universidade Federal do Ceará – UFC Centro de Ciências Departamento de Física Disciplina de Física Experimental para Engenharia Semestre 2019.
Aluno (A): Christian Arthur de Carvalho Curso: Engenharia de Energias e Meio Ambiente Matricula: 476059 Turma: 28A Professor: Rondinelly Oliveira Data de realização da prática: 13/ Horário de realização da prática: 14:
1. Objetivos - Conhecimento do paquímetro e familiarização com o seu uso. 2. Material - Paquímetro - Cilíndro oco - Peça com furo cego 3. Introdução Nessa prática teremos contato com o paquímetro, instrumento amplamente utilizado para obter medidas precisas, bem como seus componentes e como utilizar de maneira correta. Além disso, a partir das explicações do professor, aprenderemos como utilizar os algarismos significativos nas operações adição/subtração e multiplicação/divisão para que as leituras sejam corretas. 4. Procedimento 4.1 – Em relação ao paquímetro utilizado, anote: O comprimento do nônio (mm) 39 mm O numero de divisões do nônio 20 A precisão do paquímetro (mm) 0,05 mm
4.2 – Medida do diâmetro interno e externo do cilindro oco: MEDIDA Aluno 1
Aluno 2
Aluno 3
(mm)
(mm)
LEITURA 2: 16,80 mm
5.2 – A partir dos valores médios das medidas realizadas na peça com furo cego, calcule o volume de metal da peça. Forneça o resultado com o numero correto de algarismos significativos. Indique os valores numericos utilizados nos seus cálculos. Resposta: Vpeça = Vexterno – Vinterno , π = 3,
Vexterno = π x (raio externo)² x altura externa Vexterno = 3,14 x (12,75)² x 36, Vexterno = 18784,13 mm³
Vinterno = π x (raio interno)² x altura interna Vinterno = 3,14 x (7,1)² x 21, Vinterno = 3421,5 mm³
Vpeça = 18784,13 – 3421, 5 Vpeça = 15362,6 mm³
5.3 – Com base nas figuras do paquímetro fechado e do paquímetro aberto, responda:
(a) Qual o comprimento do nônio? Resposta: 49 mm (b) Em quantas partes está dividido o nônio? Resposta: 50 partes (c) Qual precisão deste paquímetro? Resposta: 49/50 = 0,98 -> 1,00 – 0,98 = 0,02 mm (d) Qual a leitura do paquímetro (aberto) ilustrado? Resposta: 21,40 mm
