INSTITUTO FEDERAL DO ESPÍRITO SANTO
COORDENADORIA DE ELETROTÉCNICA
Automação Industrial
PROF. TIAGO VENTURINI
_________________________
1 / 2
LISTA DE EXERCICÍOS 1
ENTREGUE EM SALA DE AULA
DATA: / /2019
NOME:
TURMA:
EXERCÍCIOS
Observações:
Lista entregue fora do prazo valerá metade da nota;
A respostas devem ser entregue com nome e data ao professor em sala de aula.
Se for constato respostas idênticas ou cópia de livro ou internet, todas levarão zero.

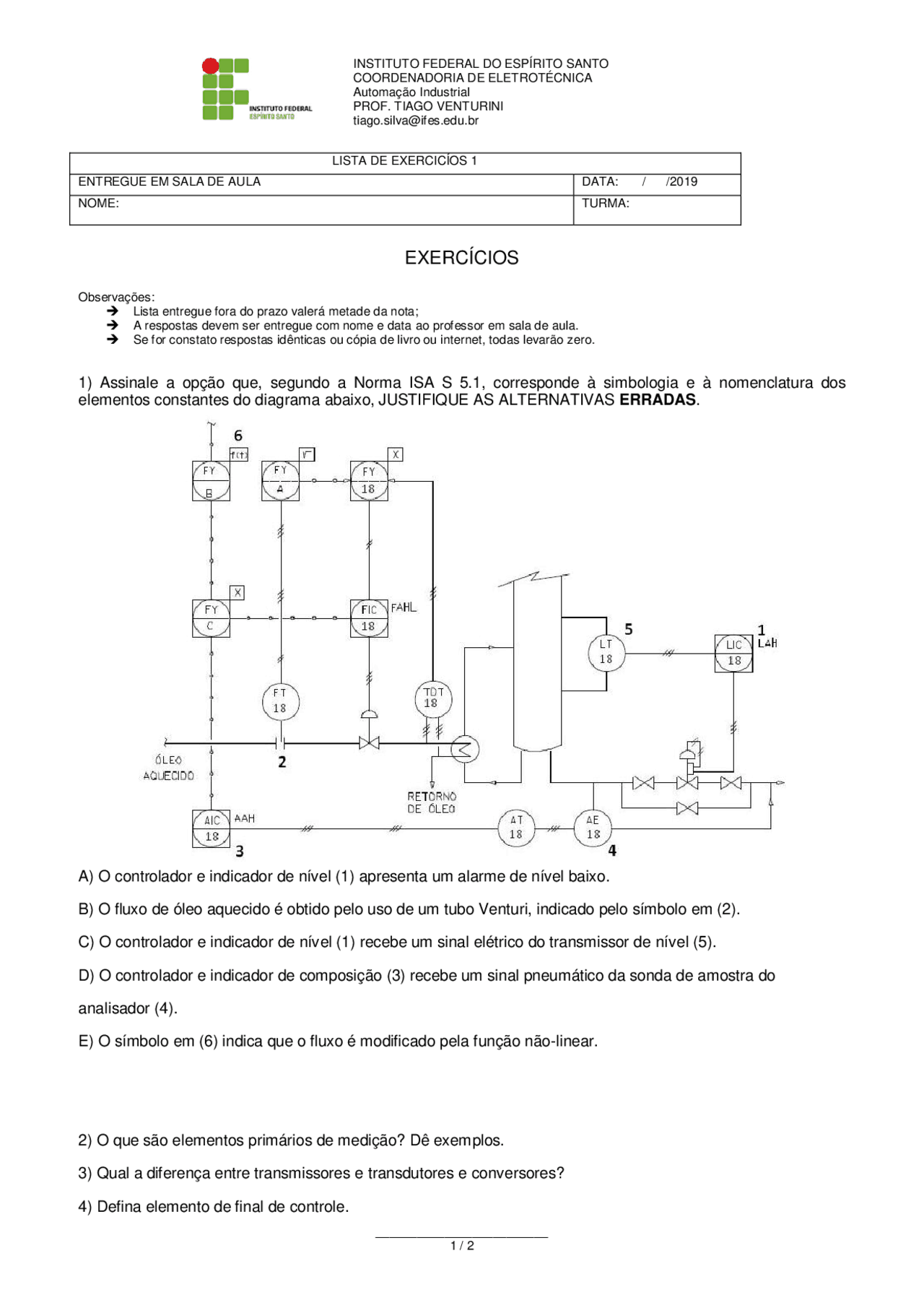

1) Assinale a opção que, segundo a Norma ISA S 5.1, corresponde à simbologia e à nomenclatura dos
elementos constantes do diagrama abaixo, JUSTIFIQUE AS ALTERNATIVAS ERRADAS.
A) O controlador e indicador de nível (1) apresenta um alarme de nível baixo.
B) O fluxo de óleo aquecido é obtido pelo uso de um tubo Venturi, indicado pelo símbolo em (2).
C) O controlador e indicador de nível (1) recebe um sinal elétrico do transmissor de nível (5).
D) O controlador e indicador de composição (3) recebe um sinal pneumático da sonda de amostra do
analisador (4).
E) O símbolo em (6) indica que o fluxo é modificado pela função não-linear.
2) O que são elementos primários de medição? Dê exemplos.
3) Qual a diferença entre transmissores e transdutores e conversores?
4) Defina elemento de final de controle.
