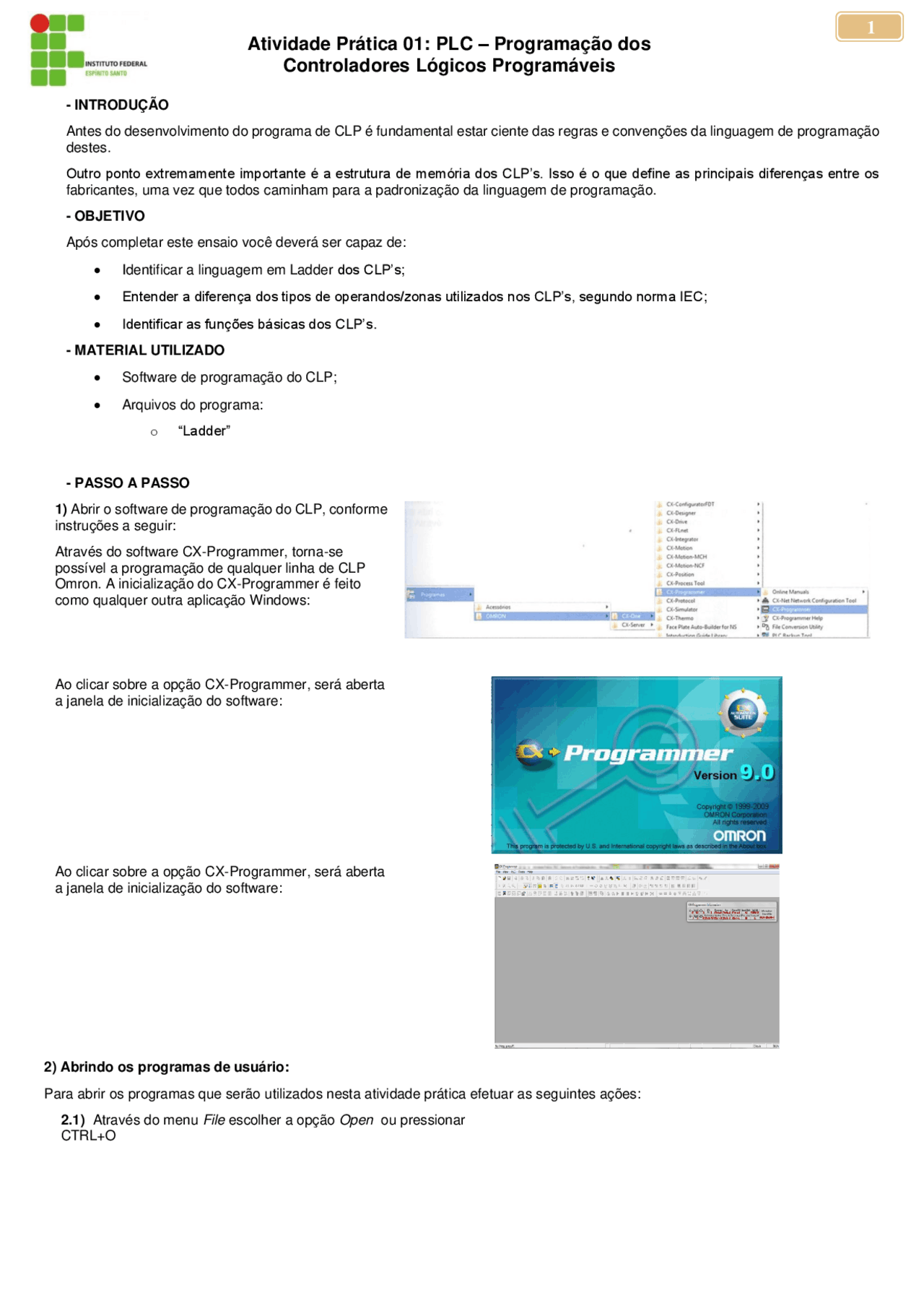

Atividade Prática 01: PLC – Programação dos
Controladores Lógicos Programáveis
1
- INTRODUÇÃO
Antes do desenvolvimento do programa de CLP é fundamental estar ciente das regras e convenções da linguagem de programação
destes.
Outro ponto extremamente importante é a estrutura de memória dos CLP’s. Isso é o que define as principais diferenças entre os
fabricantes, uma vez que todos caminham para a padronização da linguagem de programação.
- OBJETIVO
Após completar este ensaio você deverá ser capaz de:
• Identificar a linguagem em Ladder dos CLP’s;
• Entender a diferença dos tipos de operandos/zonas utilizados nos CLP’s, segundo norma IEC;
• Identificar as funções básicas dos CLP’s.
- MATERIAL UTILIZADO
• Software de programação do CLP;
• Arquivos do programa:
o “Ladder”
- PASSO A PASSO
1) Abrir o software de programação do CLP, conforme
instruções a seguir:
Através do software CX-Programmer, torna-se
possível a programação de qualquer linha de CLP
Omron. A inicialização do CX-Programmer é feito
como qualquer outra aplicação Windows:
Ao clicar sobre a opção CX-Programmer, será aberta
a janela de inicialização do software:
Ao clicar sobre a opção CX-Programmer, será aberta
a janela de inicialização do software:
2) Abrindo os programas de usuário:
Para abrir os programas que serão utilizados nesta atividade prática efetuar as seguintes ações:
2.1) Através do menu File escolher a opção Open ou pressionar
CTRL+O
