ATIVIDADE 2 DE PNEUMÁTICA

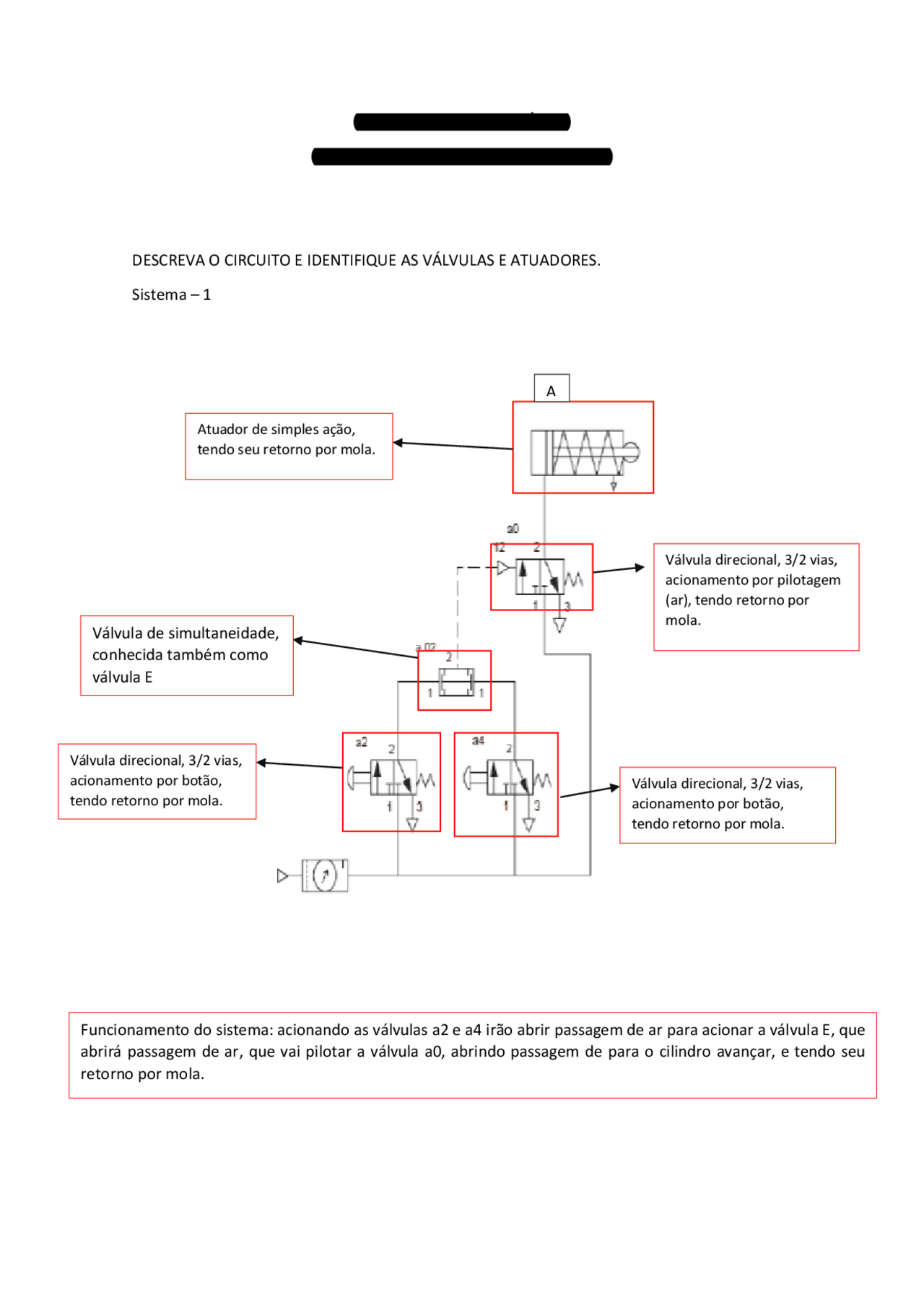

Aluno: Thiago Gomes da Costa (03060501) DESCREVA O CIRCUITO E IDENTIFIQUE AS VÁLVULAS E ATUADORES. Sistema – 1 Válvula direcional, 3/2 vias, acionamento por botão, tendo retorno por mola.
A
Válvula direcional, 3/2 vias, acionamento por botão, tendo retorno por mola. Válvula direcional, 3/2 vias, acionamento por pilotagem (ar), tendo retorno por mola. Válvula de simultaneidade, conhecida também como válvula E Atuador de simples ação, tendo seu retorno por mola. Funcionamento do sistema: acionando as válvulas a2 e a4 irão abrir passagem de ar para acionar a válvula E, que abrirá passagem de ar, que vai pilotar a válvula a0, abrindo passagem de para o cilindro avançar, e tendo seu retorno por mola.
Sistema – 2 A Válvulas reguladoras de fluxo Válvula direcional, 5/2 vias, acionamento por pilotagem (ar), tendo retorno por pilotagem (ar). Válvula direcional, 3/ vias, acionamento por botão, tendo retorno por mola. (^) Válvula direcional, 3/2 vias, acionamento por botão, tendo retorno por mola. Cilindro dupla ação, tendo retorno por pilotagem. Funcionamento do sistema: acionando a válvula a2 para abrir passagem de ar, que vai pilotar a válvula a0, abrindo passagem para a válvula reguladora de fluxo a.01, acionando o cilindro. Acionando a válvula a1, vai abrir passagem para a pilotar a válvula a0, abrindo passagem de ar para a válvula reguladora de fluxo a.02, fazendo o cilindro retornar.
IDENTIFIQUE AS VÁLVULAS E ATUADORES DO CIRCUITO.
Atuador com amortecimento
nos fins de curso, duplo
amortecimento variável
Válvula reguladoras de fluxo
Válvula direcional 5/
vias, Centro Fechado,
por duplo solenoide ou
manual auxiliar e servo
pilotada, centrada por
molas.
Atuador com amortecimento
nos fins de curso, duplo
amortecimento variável
Válvula reguladoras de fluxo
Válvula direcional d3/
vias, NF; acionada por
solenoide ou acionamento
manual e servo pilotada,
retorno por mola
Atuador de simples ação
com avanço por mola
Válvula direcional 3/2 vias, NF;
acionada por solenoide ou
acionamento manual e servo
pilotada, retorno por mola
Unidade de
conservação
Válvula direcional 5/3 vias,
Centro Fechado, por duplo
solenoide ou manual auxiliar e
servo pilotada, centrada por
molas.
