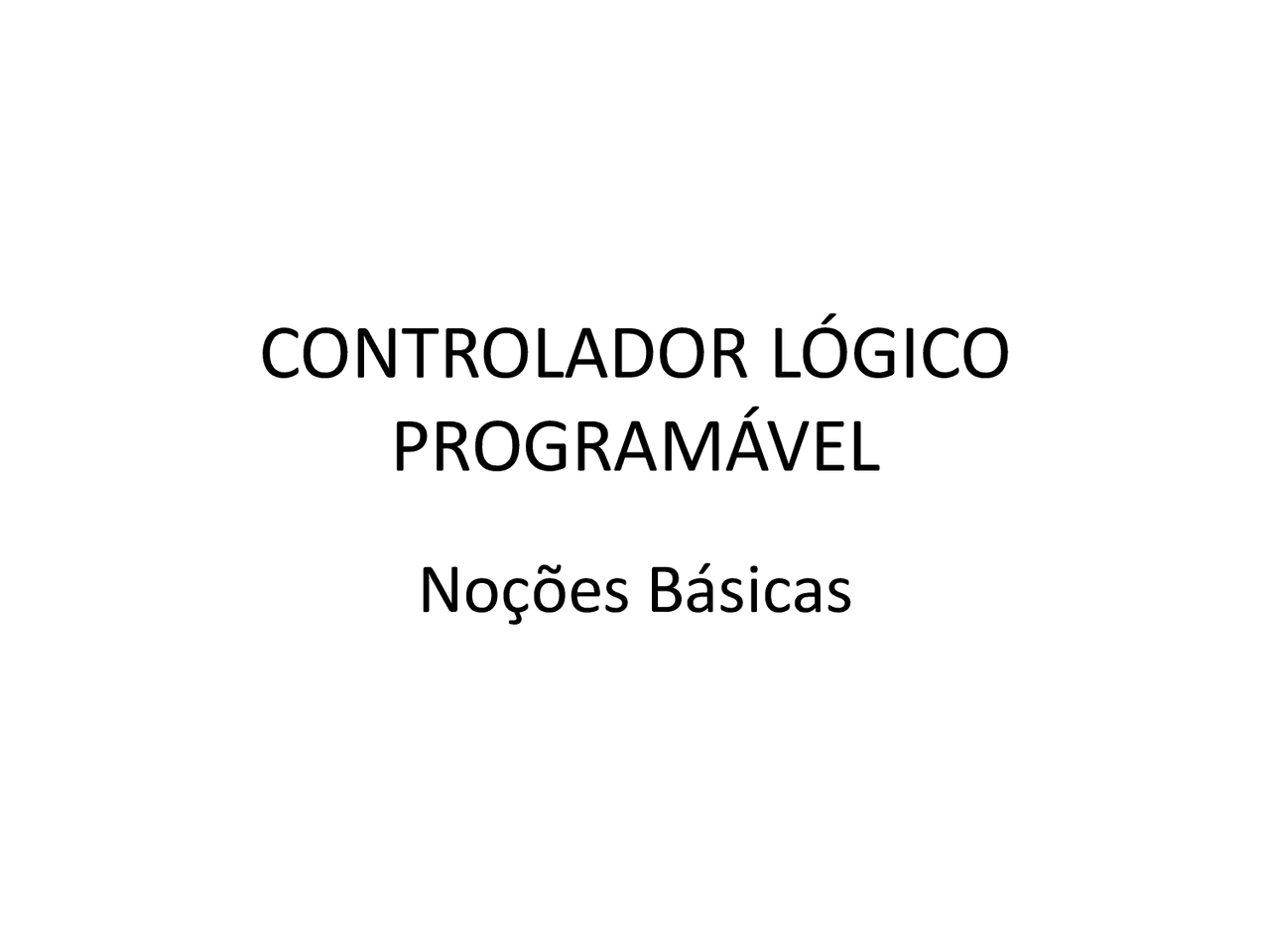

CONTROLADOR LÓGICO
PROGRAMÁVEL
Noções Básicas
Controlador lógico programável
- Possuem entradas e saídas digitais ou analógicas para
conexão dos sensores e dos atuadores.
- Possuem memória programável para implementar
funções específicas para controlar vários tipos de
máquinas ou processos.
Utilização dos CLP’s
Sua aplicação abrange desde processos de fabricação industrial
até processo que envolva transformação de matéria-prima.
Entradas e saídas discretas
Utilização dos CLP’s
Estrutura Básica de um CLP
Processador Memória Fonte de alimentação Memória de programa Memória de dados
Linguagens de Programação
Conjunto padronizado de instruções que o sistema operacional é capaz de reconhecer. A norma IEC 61131 - 3 definiu cinco linguagens de programação: ✓ Diagrama de blocos de funções (FBD- Function Block Diagram ); ✓ Linguagem Ladder (LD- Ladder Diagram ); ✓ Sequenciamento Gráfico de Funções (SFC- System Function Chart ); ✓ Lista de Instruções (IL- Instruction List ); ✓ Texto Estruturado (ST- Structured Text ). Textuais Gráficas
Linguagem de Programação
Linguagem LADDER Linguagem FBD (Function Block Diagram) Linguagem IL (Instruction List) Linguagem ST (Structured Text) Sequenciamento gráfico de funções
