EQW-111: Introdução aos Processos Químicos
Trabalho Computacional: 2002/1
A produção de um produto C é realizada através de um processo químico baseado na
seguinte transformação:
A + 2 B → C + D
O subproduto D não possui valor comercial, devendo ser enviado para a estação de
tratamento de efluentes do processo.

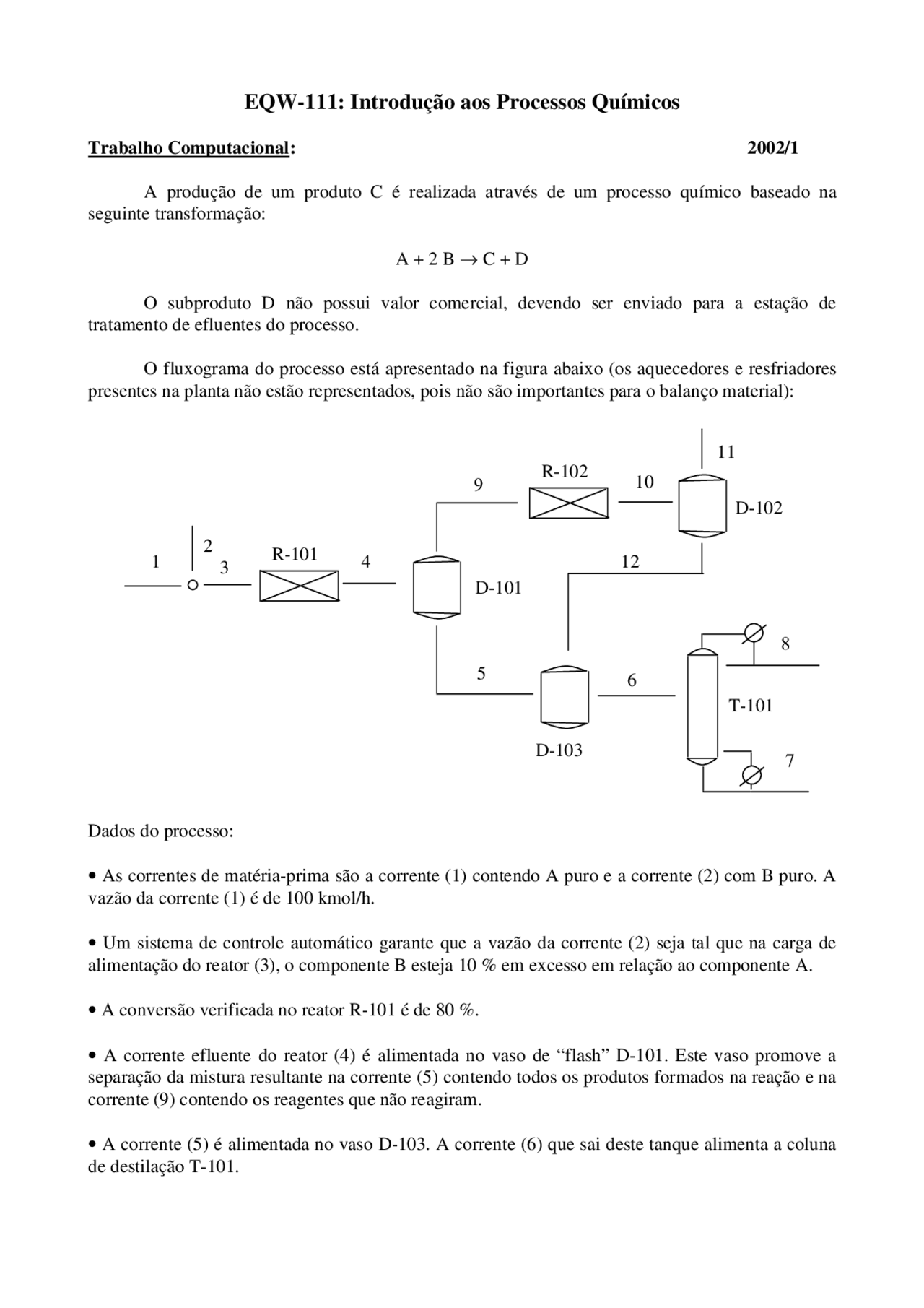

O fluxograma do processo está apresentado na figura abaixo (os aquecedores e resfriadores
presentes na planta não estão representados, pois não são importantes para o balanço material):
Dados do processo:
• As correntes de matéria-prima são a corrente (1) contendo A puro e a corrente (2) com B puro. A
vazão da corrente (1) é de 100 kmol/h.
• Um sistema de controle automático garante que a vazão da corrente (2) seja tal que na carga de
alimentação do reator (3), o componente B esteja 10 % em excesso em relação ao componente A.
• A conversão verificada no reator R-101 é de 80 %.
• A corrente efluente do reator (4) é alimentada no vaso de “flash” D-101. Este vaso promove a
separação da mistura resultante na corrente (5) contendo todos os produtos formados na reação e na
corrente (9) contendo os reagentes que não reagiram.
• A corrente (5) é alimentada no vaso D-103. A corrente (6) que sai deste tanque alimenta a coluna
de destilação T-101.
1 2 3 4
6
7
8
R-101
T-101
R-102
D-103
D-101
D-102
5
9 10
11
12
