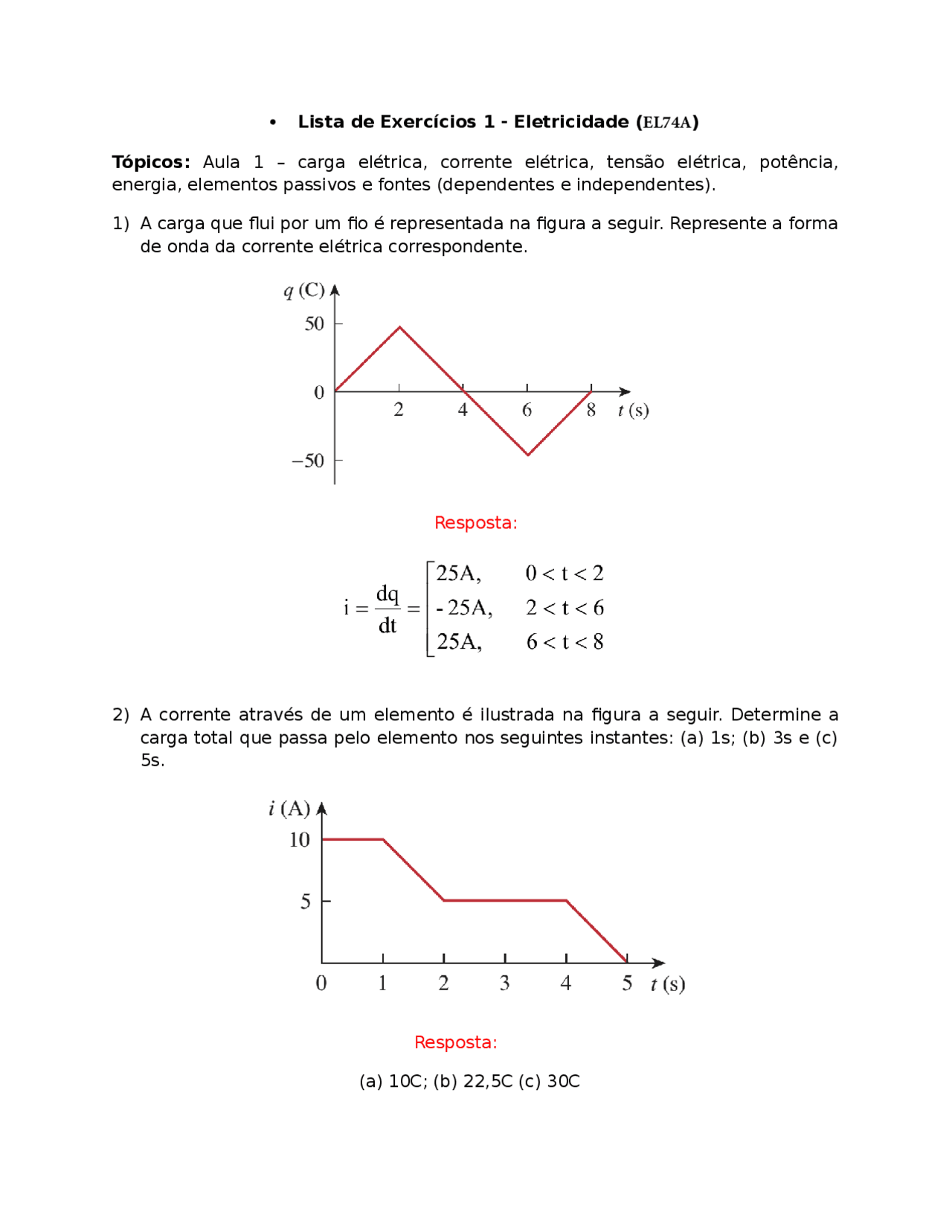

- Lista de Exercícios 1 - Eletricidade (EL74A)
Tópicos: Aula 1 – carga elétrica, corrente elétrica, tensão elétrica, potência, energia, elementos passivos e fontes (dependentes e independentes).
- A carga que flui por um fio é representada na figura a seguir. Represente a forma de onda da corrente elétrica correspondente.
Resposta:
- A corrente através de um elemento é ilustrada na figura a seguir. Determine a carga total que passa pelo elemento nos seguintes instantes: (a) 1s; (b) 3s e (c) 5s.
Resposta:
(a) 10C; (b) 22,5C (c) 30C
- Se a corrente que passa através de um elemento for dada por:
Faça um gráfico (utilizando uma ferramenta computacional como o MS Excel, Matlab, Octave, Scilab) da carga armazenada no interval 0<t<20s.
Resposta:
A corrente que entra pelo terminal positivo de um dispositivo é i(t) = 6e-2tmA e a tensão nesse mesmo dispositivo é v(t) = 10di/dtV. Determine (a) a carga liberada para o dispositivo entre t=0s e t=2s; (b) a potência absorvida; (c) energia absorvida em t=3s.
Determine a potência absorvida e cada um dos elementos do circuito a seguir:
Resposta:
(a) 2,95mC; (b) -720μe-4tW (c) -180μJ
Resposta:
p 1 = -300 W; p 2 = 100 W; p 3 = 280 W; p 4 = -32 W; p 5 = -48 W
Os exercícios dessa lista foram baseados nas seguintes referências:
Charles K. Alexander; Matthew N. O. Sadiku; Fundamentos de Circuitos Elétricos; 5ª Edição J. David Irwin; Análise Básica de Circuitos Para Engenharia; 10ª Ed. Jack E. Kemmerly, Steven M. Durbin, William H. Hayt; Análise de Circuitos de Engenharia; 8ª Ed Robert Boylestad; Introdução À Análise de Circuitos; 12ª edição
