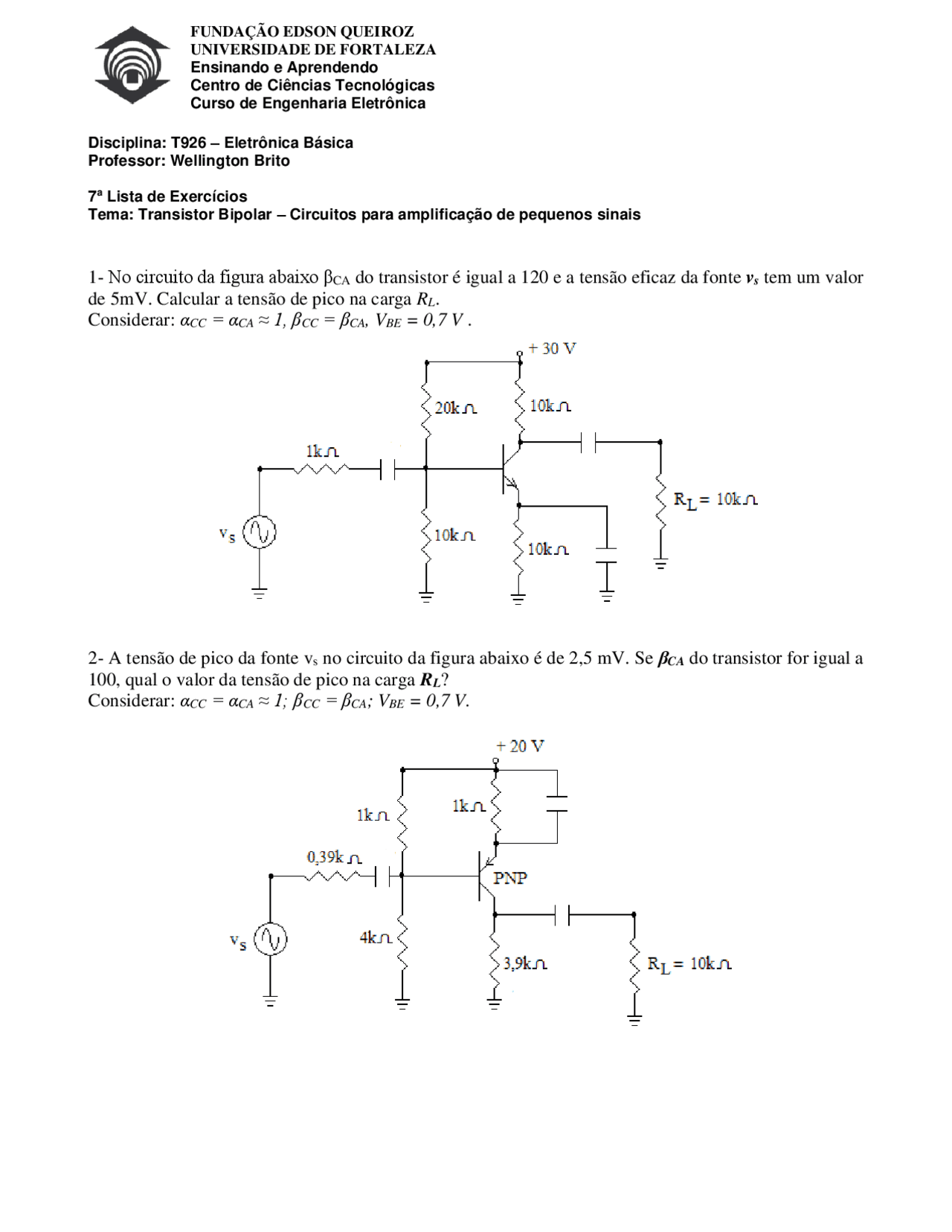

FUNDAÇÃO EDSON QUEIROZ
UNIVERSIDADE DE FORTALEZA
Ensinando e Aprendendo
Centro de Ciências Tecnológicas
Curso de Engenharia Eletrônica
Disciplina: T926 Eletrônica Básica
Professor: Wellington Brito
7a Lista de Exercícios
Tema: Transistor Bipolar Circuitos para amplificação de pequenos sinais
1- No circuito da figura abaixo βCA do transistor é igual a 120 e a tensão eficaz da fonte vs tem um valor
de 5mV. Calcular a tensão de pico na carga RL.
Considerar: αCC = αCA ≈ 1, βCC = βCA, VBE = 0,7 V .
2- A tensão de pico da fonte vs no circuito da figura abaixo é de 2,5 mV. Se βCA do transistor for igual a
100, qual o valor da tensão de pico na carga RL?
Considerar: αCC = αCA ≈ 1; βCC = βCA; VBE = 0,7 V.
pf3
pf4

Pré-visualização parcial do texto

Baixe Exercícios de Eletrônica Básica e outras Exercícios em PDF para Engenharia Elétrica, somente na Docsity!

FUNDAÇÃO EDSON QUEIROZ UNIVERSIDADE DE FORTALEZA Ensinando e Aprendendo Centro de Ciências Tecnológicas Curso de Engenharia Eletrônica Disciplina: T926 – Eletrônica Básica Professor: Wellington Brito 7 a^ Lista de Exercícios Tema: Transistor Bipolar – Circuitos para amplificação de pequenos sinais 1 - No circuito da figura abaixo βCA do transistor é igual a 120 e a tensão eficaz da fonte vs tem um valor de 5mV. Calcular a tensão de pico na carga RL. Considerar: αCC = αCA ≈ 1, βCC = βCA, VBE = 0,7 V. 2 - A tensão de pico da fonte vs no circuito da figura abaixo é de 2,5 mV. Se βCA do transistor for igual a 100, qual o valor da tensão de pico na carga RL? Considerar: αCC = αCA ≈ 1; βCC = βCA; VBE = 0,7 V.

3 - O circuito mostrado na figura abaixo é o de um amplificador de dois estágios. Ambos os estágios montados na configuração emissor comum. O primeiro estágio usa um transistor PNP e o segundo estágio um transistor NPN. Calcular a tensão na saída do circuito sabendo que o sinal de entrada tem um valor de pico de 50μV. Considerar para cada estágio: αCC = αCA ≈ 1; βCC = βCA = 80; VBE = 0,7 V. 4 - No circuito da figura abaixo vs(t) = 100sen(2000πt) mV. O transistor está montado na configuração emissor comum com uma realimentação parcial no emissor feita através do resistor de 5 Ω. O objetivo da realimentação parcial é dar estabilidade ao ganho de tensão do circuito, ou seja, o ganho tornar-se mais independente dos parâmetros do transistor. Desenhar o gráfico que relaciona a tensão de pico a pico na carga RL com o tempo. Considerar: αCC = αCA ≈ 1; βCC = βCA = 100; VBE = 0,7 V.

7 - Faça o que se pede, considerando diagrama mostrado na figura logo abaixo. a. Calcular RB; RC e RE. b. Calcular a corrente de saturação e tensão de corte para o transistor. c. Calcular a tensão na carga RL. Dados: VBE = 0,7 V; Vs = 5 sen (500πt) mV; VRB = 2,7 V; αCC ≈ 1; βCC = βca; VCE (saturação) ≈ 0. 8 - A partir na análise do diagrama de circuito mostrado na figura abaixo, faça o que se pede: a. Calcular R 1 e RC. b. Calcular VRL. Considerar: VCE = 10 V; VR2 = 3V; VBE = 0,7 V; IC >> IB; IC ≈ IE; IR1 ≈ IR2; βCC = βca = 100 Vs = 15sen( 500 πt) mV.
