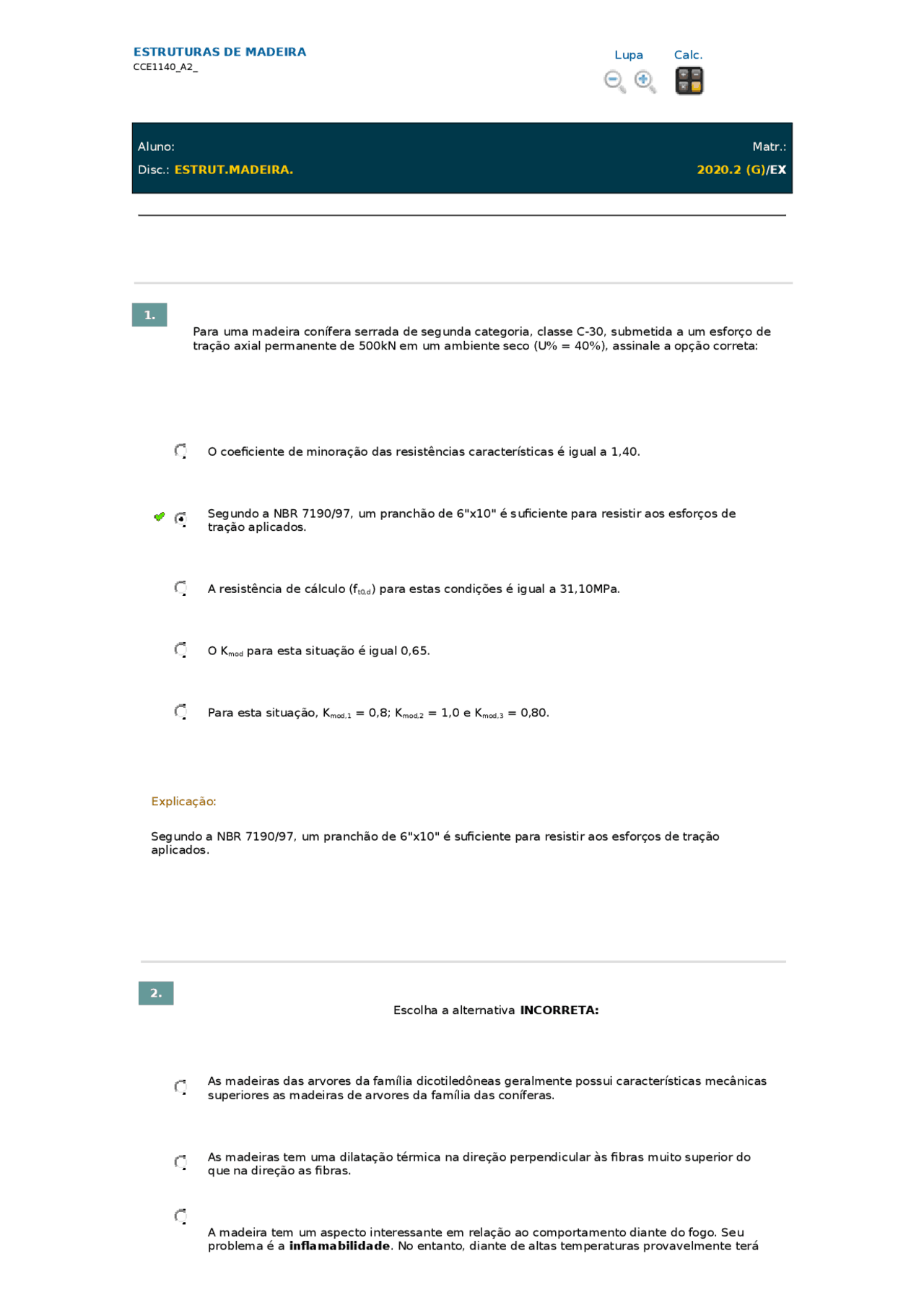

ESTRUTURAS DE MADEIRA (^) Lupa Calc. CCE1140_A2_ Aluno: Matr.: Disc.: ESTRUT.MADEIRA. 2020.2 (G) / EX 1. Para uma madeira conífera serrada de segunda categoria, classe C-30, submetida a um esforço de tração axial permanente de 500kN em um ambiente seco (U% = 40%), assinale a opção correta: O coeficiente de minoração das resistências características é igual a 1,40. Segundo a NBR 7190/97, um pranchão de 6"x10" é suficiente para resistir aos esforços de tração aplicados. A resistência de cálculo (ft0,d) para estas condições é igual a 31,10MPa. O Kmod para esta situação é igual 0,65. Para esta situação, Kmod,1 = 0,8; Kmod,2 = 1,0 e Kmod,3 = 0,80. Explicação: Segundo a NBR 7190/97, um pranchão de 6"x10" é suficiente para resistir aos esforços de tração aplicados. 2. Escolha a alternativa INCORRETA: As madeiras das arvores da família dicotiledôneas geralmente possui características mecânicas superiores as madeiras de arvores da família das coníferas. As madeiras tem uma dilatação térmica na direção perpendicular às fibras muito superior do que na direção as fibras. A madeira tem um aspecto interessante em relação ao comportamento diante do fogo. Seu problema é a inflamabilidade. No entanto, diante de altas temperaturas provavelmente terá
maior resistência que o aço, pois sua resistência não se altera sob altas temperaturas. Assim, em um incêndio ela pode ser responsável pela propagação do fogo, mas em contrapartida suportará a ação do fogo em alta temperatura durante um período maior. As madeiras conhecidas como os pinus (pinheiros) pertencem as famílias das coníferas, já os eucaliptos pertencem as famílias das dicotiledôneas. O modulo de elasticidade não varia se mudar a direção das cargas em relação a direção das fibras. Explicação: O modulo de elasticidade varia quando medido na direção das fibras ou contra as fibras. 3. Não é comum encontrar peças de madeira maiores que 6,0m sem defeitos como empenamentos, arqueamentos e abaulamentos. No caso da madeira serrada, A NBR 7190/97 estabelece dimensões mínimas para as seções das peças. Quais as dimensões mínimas de área e espessura de uso de peças principais múltiplas? Área ≥ 50 cm^2 (cada uma) Espessura ≥ 2,5 cm (cada uma) Área ≥ 100 cm^2 Espessura ≥ 8,0 cm Área ≥ 18 cm^2 Espessura ≥ 2,5 cm Área ≥ 35 cm^2 (cada uma) Espessura ≥ 2,5 cm (cada uma) Área ≥ 50 cm^2 Espessura ≥ 5,0 cm Explicação: A Tabela 4 da NBR 7190/97 apresenta tais dimensões.
Considerando o esforço da arruela apresentada na Figura, determine a tensão resistente referente ao esforço máximo P que pode ser aplicado, sendo esta uma carga de longa duração. Dados:
- Madeira: Conífera C30;
- Umidade classe (3). 87,4 daN/cm^2 48,3 daN/cm^2 26,4 daN/cm^2 13,2 daN/cm^2 52,8 daN/cm^2 Explicação:
Sendo um carregamento, em uma peça de madeira serrada, axial dimensionante à tração de 400kN com 4,0m de comprimento, dimensionar conforme a NBR 7190/1997. Considerando uma madeira dicotiledônea classe C-30 em ambiente com 85% de umidade, de segunda categoria, com carregamento de média duração. 150 cm^2 728 cm^2 364 cm^2 200 cm^2 183 cm^2 Explicação: Kmod,1 = 0,80 (para a madeira serrada e carregamento de longa duração). Kmod,2 = 0,80 (para a madeira serrada e classe de umidade 3 ou 4 = 85% de Uamb). Kmod,3 = 0,80 (para a madeira de segunda categoria). Kmod = Kmod,1 x Kmod,2 x Kmod,3 = 0,80 x 0,80 x 0,80 = 0, resistência de cálculo (ft0,d): Onde:
