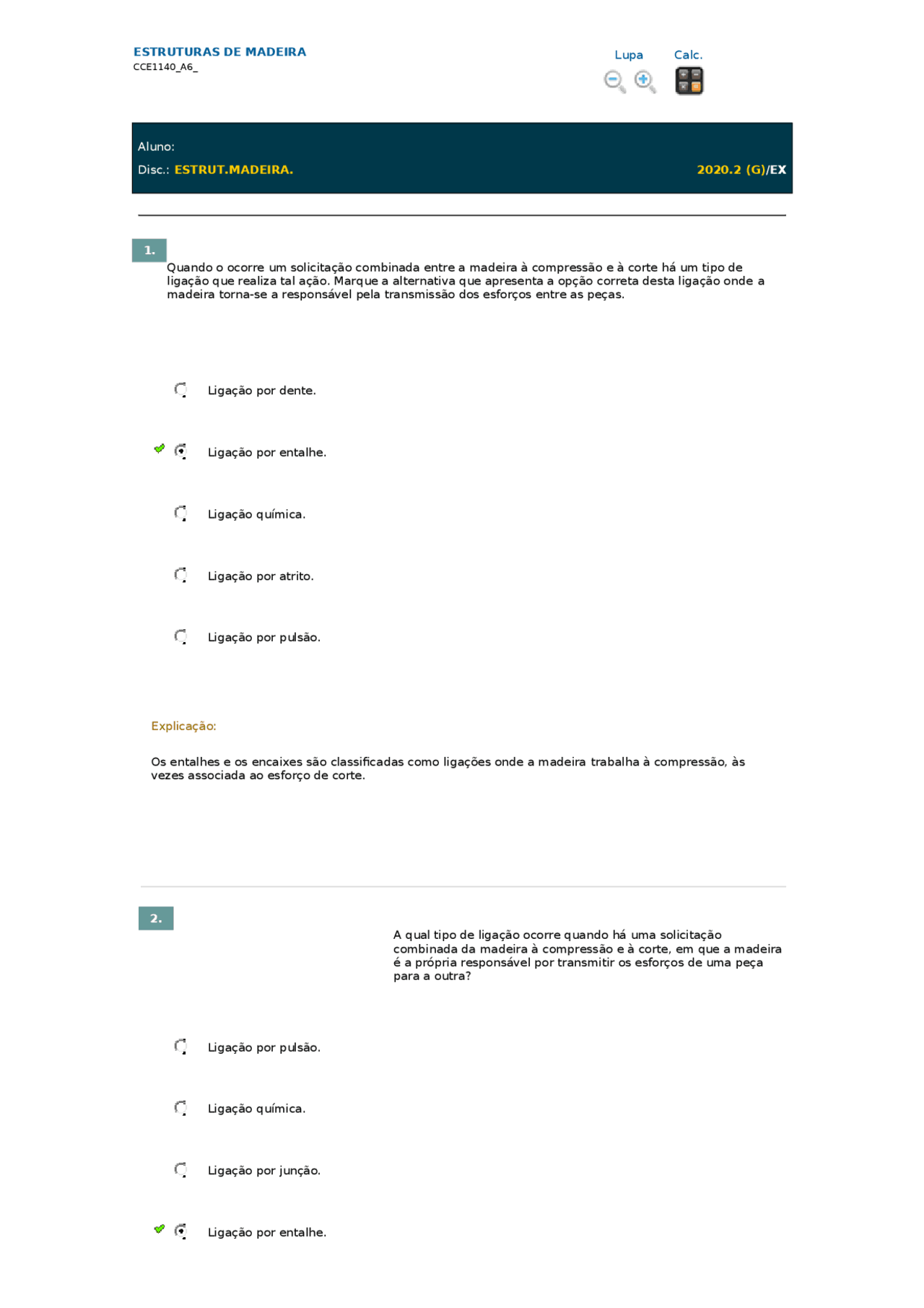

ESTRUTURAS DE MADEIRA (^) Lupa Calc. CCE1140_A6_ Aluno: Disc.: ESTRUT.MADEIRA. 2020.2 (G) / EX 1. Quando o ocorre um solicitação combinada entre a madeira à compressão e à corte há um tipo de ligação que realiza tal ação. Marque a alternativa que apresenta a opção correta desta ligação onde a madeira torna-se a responsável pela transmissão dos esforços entre as peças. Ligação por dente. Ligação por entalhe. Ligação química. Ligação por atrito. Ligação por pulsão. Explicação: Os entalhes e os encaixes são classificadas como ligações onde a madeira trabalha à compressão, às vezes associada ao esforço de corte. 2. A qual tipo de ligação ocorre quando há uma solicitação combinada da madeira à compressão e à corte, em que a madeira é a própria responsável por transmitir os esforços de uma peça para a outra? Ligação por pulsão. Ligação química. Ligação por junção. Ligação por entalhe.
Ligação por dentes. Explicação: Os entalhes precisam ser executados com elevada precisão, para que as faces das duas peças já estejam em contato antes da aplicação das cargas na estrutura. Caso contrário, a estrutura sofrerá uma deformação até que essas faces se encontrem. 3. Para uma ligação parafusada sujeita a corte simples, com uma chapa de espessura 30mm conectadas a uma chapa de 50mm, adotando parafusos ASTM A307 e madeira com fcd = 10MPa assinale a opção correta: Se considerarmos uma folga de 0,5mm nos parafusos, podemos assumir que a ligação sempre será rígida, independentemente do número de parafusos. Caso o esforço seja de tração de 15kN, seriam necessários pelo menos oito parafusos de diâmetro 12,5mm. Caso o esforço seja de tração de 20kN, seriam necessários pelo menos 14 parafusos de diâmetro 12,5mm. Caso adotemos parafusos de diâmetro 12,5mm, o espaçamento mínimo entre conectores com folga seria de 40mm. Poderíamos adotar um parafuso de diâmetro 19mm, atendendo a todas as disposições construtivas estabelecidas na NBR 7190/97. Explicação: Caso o esforço seja de tração de 20kN, seriam necessários pelo menos 14 parafusos de diâmetro 12,5mm.
Explicação: n = Nd/Rd Nd é a carga de projeto Rd é a resistência de um prego (NBR7190) n = 15/0,855 = 17,54 = 18 pregos 6. Pode-se admitir as ligações de inúmeras formas, dependendo do nível de rigidez que desejamos para a conexão, ou dos materiais que estão disponíveis para o projeto e para o local em que a conexão será executada. De acordo com a figura a seguir, qual tipo de ligação ela representa? Conector de anel. Entalhe. Parafuso. Cavilha. Cola. Explicação: Este tipo de ligação transmite esforços por contato, sendo o mais utilizado em estruturas simples em madeira.
