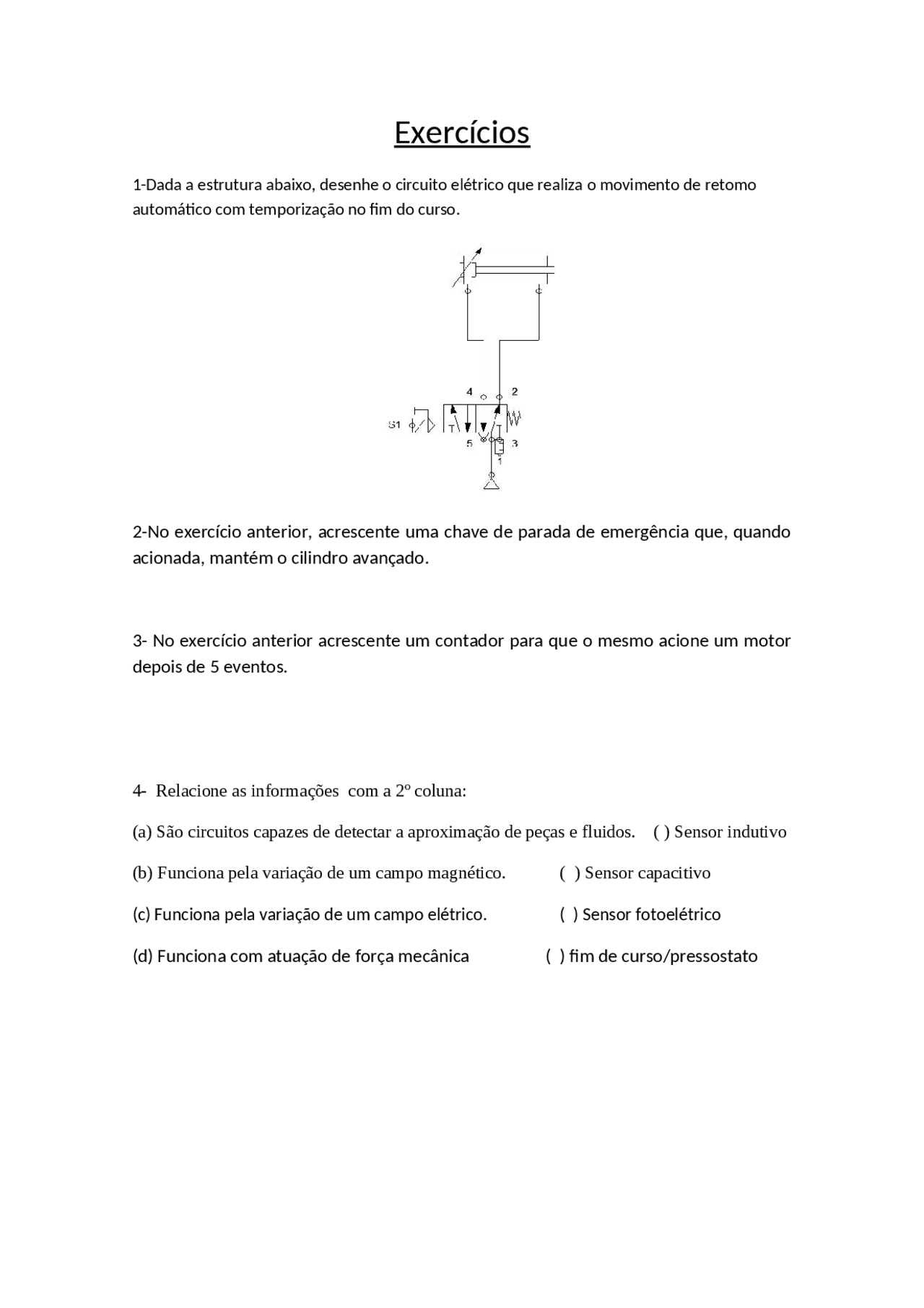

Exercícios
1-Dada a estrutura abaixo, desenhe o circuito elétrico que realiza o movimento de retomo
automático com temporização no fim do curso.
2-No exercício anterior, acrescente uma chave de parada de emergência que, quando
acionada, mantém o cilindro avançado.
3- No exercício anterior acrescente um contador para que o mesmo acione um motor
depois de 5 eventos.
4- Relacione as informações com a 2º coluna:
(a) São circuitos capazes de detectar a aproximação de peças e fluidos. ( ) Sensor indutivo
(b) Funciona pela variação de um campo magnético. ( ) Sensor capacitivo
(c) Funciona pela variação de um campo elétrico. ( ) Sensor fotoelétrico
(d) Funciona com atuação de força mecânica ( ) fim de curso/pressostato
