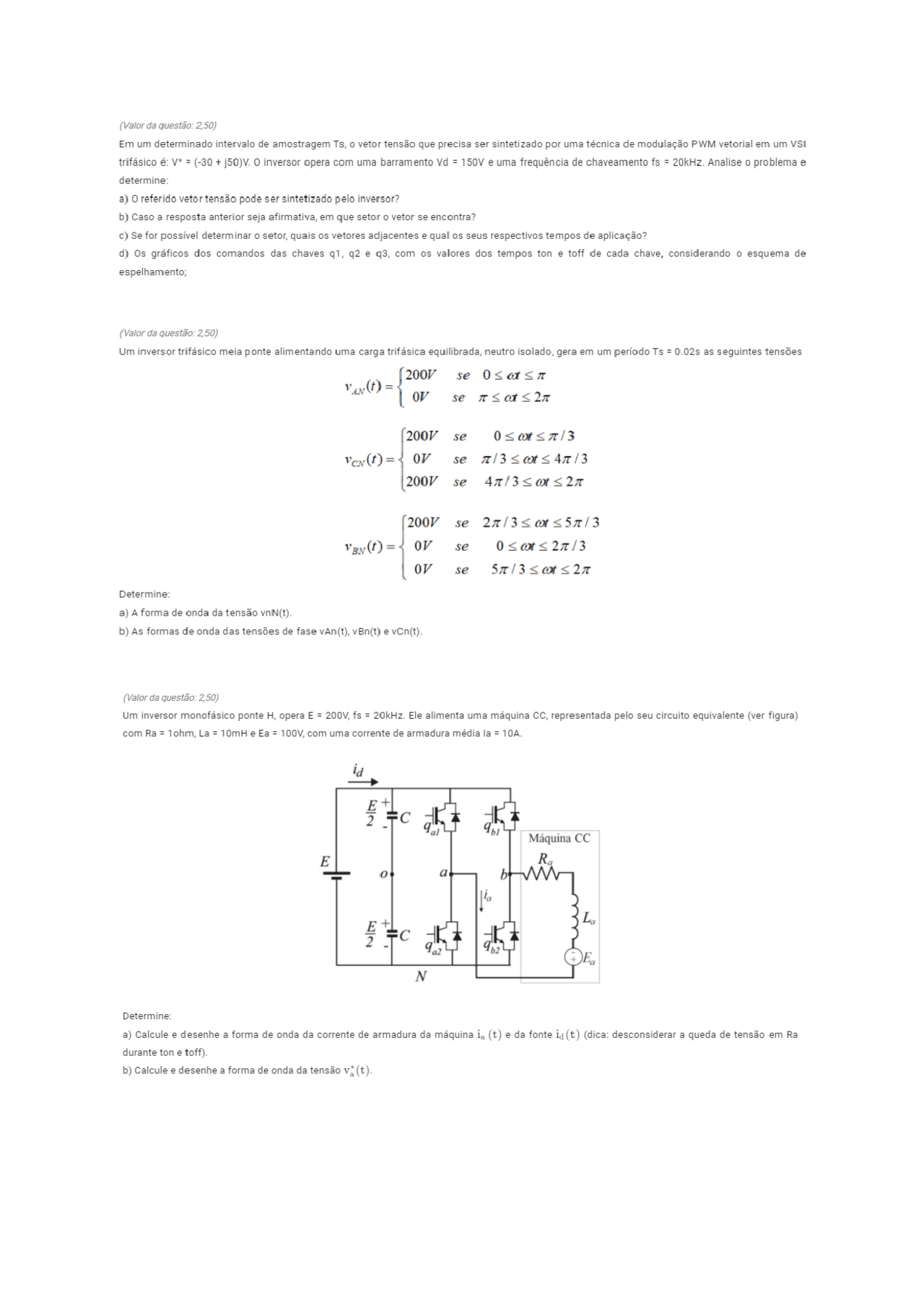

(Valor da questão: 2,50) Em um determinado intervalo de amostragem Ts, o vetor tensão que precisa ser sintetizado por uma técnica de modulação PWM vetorial em um VSI trifásico é: V* = (-30 + j50)V. O inversor opera com uma barramento Vd = 150V e uma frequência de chaveamento fs = 20kHz. Analise o problema e determine: a) O referido vetor tensão pode ser sintetizado pelo inversor? b) Caso a resposta anterior seja afirmativa, em que setor o vetor se encontra? c) Se for possível determinar o setor, quais os vetores adjacentes e qual os seus respectivos tempos de aplicação? d) Os gráficos dos comandos das chaves q1, q2 e q3, com os valores dos tempos ton e toff de cada chave, considerando o esquema de espelhamento; (Valor da questão: 2,50) Um inversor trifásico meia ponte alimentando uma carga trifásica equilibrada, neutro isolado, gera em um período Ts 025 as seguintes tensões 2007 se O
