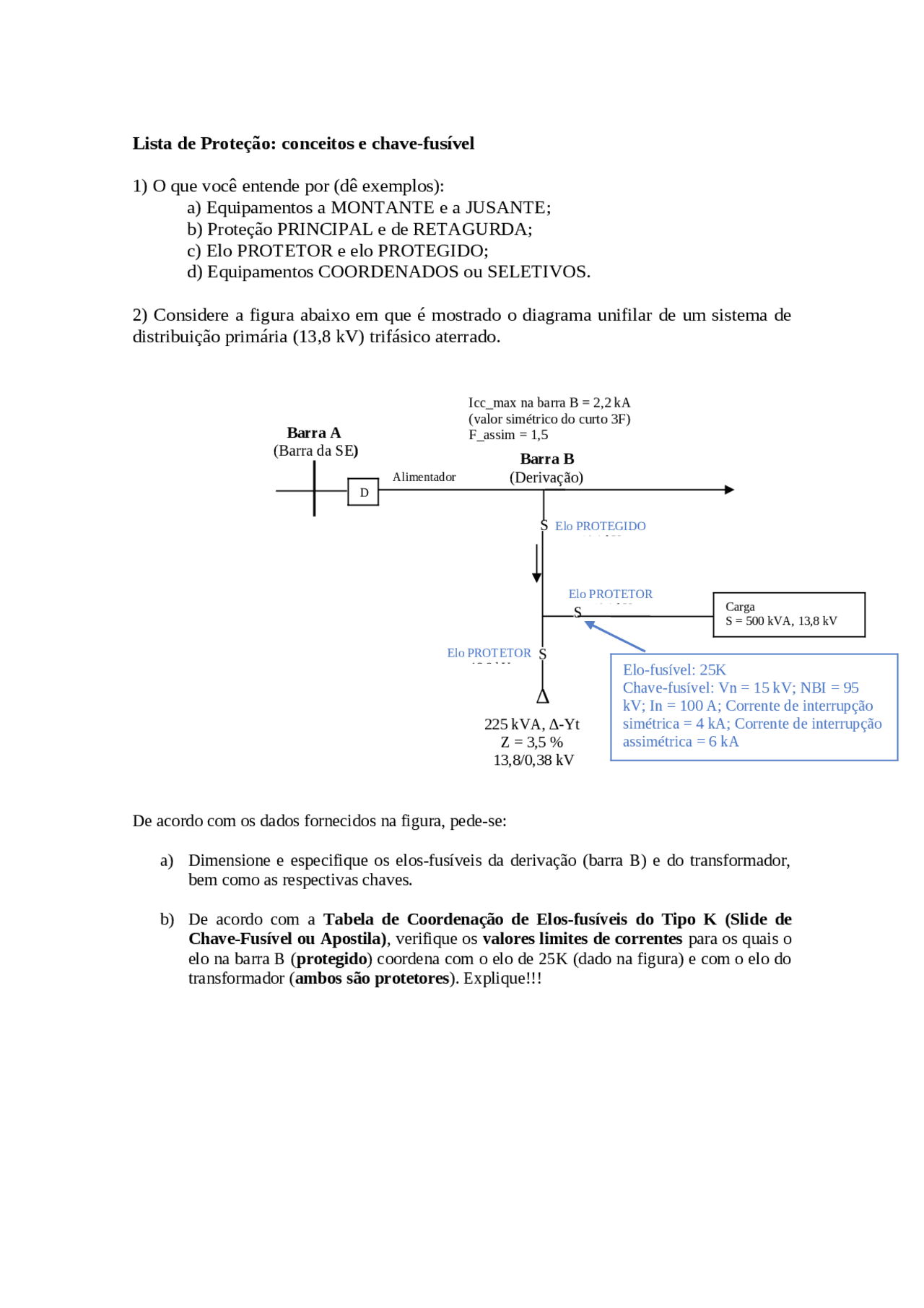

Lista de Proteção: conceitos e chave-fusível
1) O que você entende por (dê exemplos):
a) Equipamentos a MONTANTE e a JUSANTE;
b) Proteção PRINCIPAL e de RETAGURDA;
c) Elo PROTETOR e elo PROTEGIDO;
d) Equipamentos COORDENADOS ou SELETIVOS.
2) Considere a figura abaixo em que é mostrado o diagrama unifilar de um sistema de
distribuição primária (13,8 kV) trifásico aterrado.
De acordo com os dados fornecidos na figura, pede-se:
a) Dimensione e especifique os elos-fusíveis da derivação (barra B) e do transformador,
bem como as respectivas chaves.
b) De acordo com a Tabela de Coordenação de Elos-fusíveis do Tipo K (Slide de
Chave-Fusível ou Apostila), verifique os valores limites de correntes para os quais o
elo na barra B (protegido) coordena com o elo de 25K (dado na figura) e com o elo do
transformador (ambos são protetores). Explique!!!
D
Alimentador
Barra A
(Barra da SE)Barra B
(Derivação)
Icc_max na barra B = 2,2 kA
(valor simétrico do curto 3F)
F_assim = 1,5
S
S
S
Δ
225 kVA, ∆-Yt
Z = 3,5 %
13,8/0,38 kV
Carga
S = 500 kVA, 13,8 kV
Elo-fusível: 25K
Chave-fusível: Vn = 15 kV; NBI = 95
kV; In = 100 A; Corrente de interrupção
simétrica = 4 kA; Corrente de interrupção
assimétrica = 6 kA
Elo PROTEGIDO
13,8 kV
Elo PROTETOR
13,8 kV
Elo PROTETOR
13,8 kV
