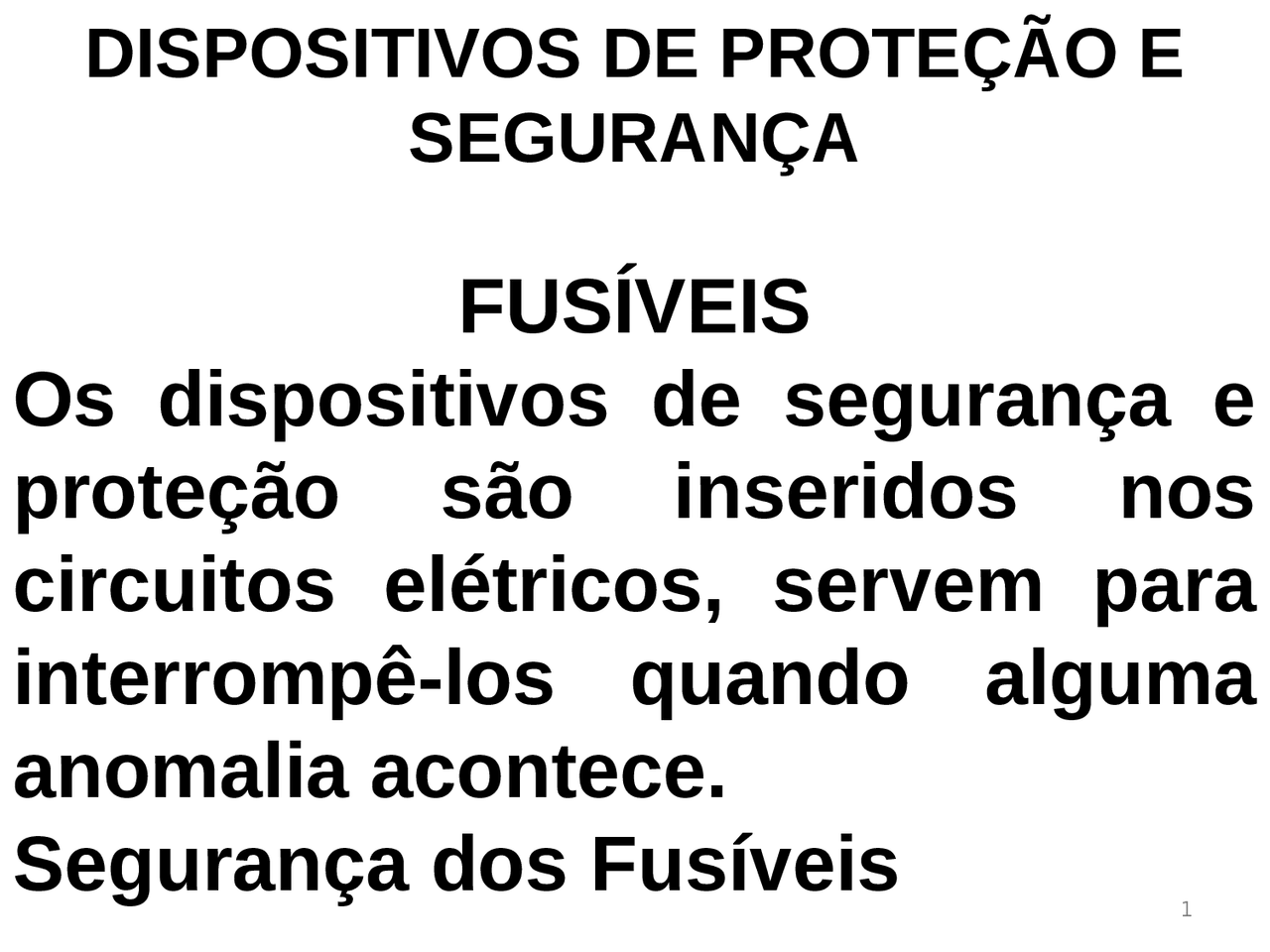

1
DISPOSITIVOS DE PROTEÇÃO E
SEGURANÇA
FUSÍVEIS
Os dispositivos de segurança e
proteção são inseridos nos
circuitos elétricos, servem para
interrompê-los quando alguma
anomalia acontece.
Segurança dos Fusíveis
2 Construção dos fusíveis NH Os fusíveis NH são constituídos por 2 partes: base e fusível. A base é fabricada de material isolante como a esteatita, plástico ou termofixo. Nela são fixados os contatos em forma de garras, ás quais estão acopladas molas que aumentam a pressão de contato. Fusíveis NH
4 Fusíveis DIAZED
5 Fusíveis DIAZED
O elo indicador de queima é constituído de
um fio muito fino ligado em paralelo com o
elo fusível. Em caso de queima do elo fusível,
o indicador de queima também se funde e
provoca o desprendimento da espoleta.
7
DISPOSITIVOS DE PROTE Ç ÃO E SEGURAN Ç A.
Disjuntores Termomagn é ticos e DIN Os disjuntores são dispositivos que garantem, simultaneamente, a manobra e a prote ç ão contra correntes de sobrecarga e contra correntes de curto-circuito. Numa instalação elétrica, residencial, comercial ou industrial, o importante é garantir as condições ideais de funcionamento do sistema sob quaisquer condições de opera ç ão, protegendo os equipamentos e a rede elétrica de acidentes provocados por alteração de corrente.
8 Em resumo, os disjuntos cumprem três funções básicas:
- (^) Abrir e fechar os circuitos (manobra).
- (^) Proteger a fiação, ou mesmo os aparelhos, contra sobrecarga, através do seu dispositivo térmico.
- (^) Proteger a fiação contra curto-circuito, através do seu dispositivo magnético.
10 Tipos de Disjuntores Termomagéticos
Os tipos de disjuntores termomagnéticos
existentes no mercado são:
Monopolar Bipolar Tripolar 10A 25A 10A
11 Tipos de Disjuntores DIN
Os tipos de disjuntores DIN existentes no
mercado são:
Monopolar Bipolar Tripolar 16A 32A^ 50A
13
Relés de sobrecarga são usados para
proteger INDIRETAMENTE equipamentos
elétricos, como motores e transformadores,
de um possível superaquecimento.
O superaquecimento de um motor pode, por
exemplo, ser causado por:
Sobrecarga mecânica na ponta do eixo;
Tempo de partida muito alto;
Rotor bloqueado;
Falta de uma fase;
Desvios excessivos de tensão e
freqüência da rede.
14
Em todos estes casos citados acima, o
incremento de corrente (sobre-corrente) no
motor é monitorado em todas as fases pelo
relé de sobrecarga.
Os terminais do circuito principal dos relés de sobrecarga são marcados da mesma forma que os terminais de potência dos contatores. Os terminais dos circuitos auxiliares do relé são marcados da mesma forma que os de contatores, com funções específicas, conforme exemplos a seguir.
16
17
DISPOSITIVOS DE COMANDOS
Chave ou botoeiras: É também
denominado contato. Tem a
função de conectar e
desconectar dois pontos de um
circuito elétrico.
19 Abridor ou ligador: é mantido fechado por ação de uma mola e se abre enquanto acionado. Como a mola o mantém fechado, é chamado também de normalmente fechado (ou NF, ou do inglês NC). Posição em repouso Posição atuada
20
