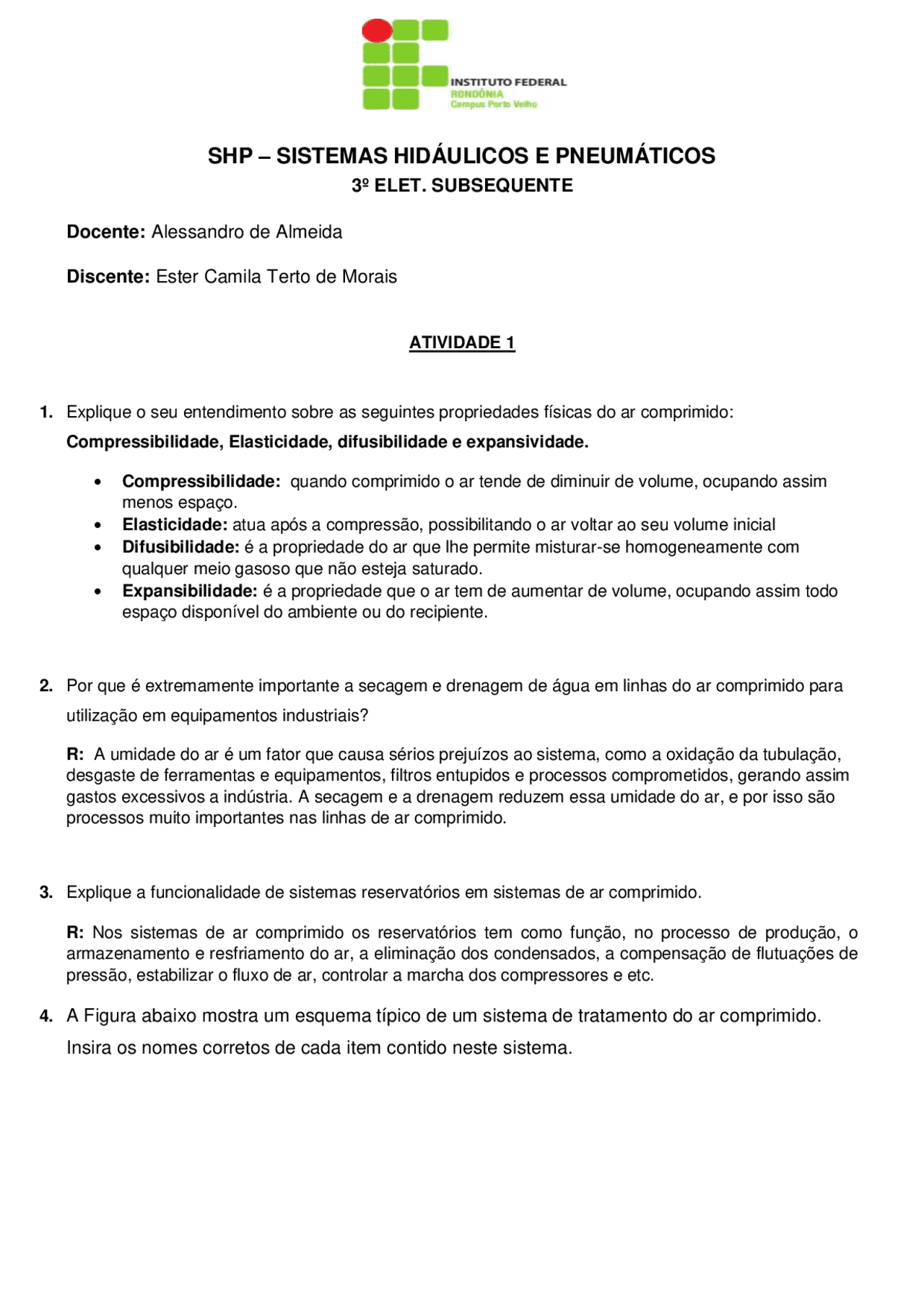

SHP – SISTEMAS HIDÁULICOS E PNEUMÁTICOS
3º ELET. SUBSEQUENTE
Docente: Alessandro de Almeida
Discente: Ester Camila Terto de Morais
ATIVIDADE 1
1. Explique o seu entendimento sobre as seguintes propriedades físicas do ar comprimido:
Compressibilidade, Elasticidade, difusibilidade e expansividade.
• Compressibilidade: quando comprimido o ar tende de diminuir de volume, ocupando assim
menos espaço.
• Elasticidade: atua após a compressão, possibilitando o ar voltar ao seu volume inicial
• Difusibilidade: é a propriedade do ar que lhe permite misturar-se homogeneamente com
qualquer meio gasoso que não esteja saturado.
• Expansibilidade: é a propriedade que o ar tem de aumentar de volume, ocupando assim todo
espaço disponível do ambiente ou do recipiente.
2. Por que é extremamente importante a secagem e drenagem de água em linhas do ar comprimido para
utilização em equipamentos industriais?
R: A umidade do ar é um fator que causa sérios prejuízos ao sistema, como a oxidação da tubulação,
desgaste de ferramentas e equipamentos, filtros entupidos e processos comprometidos, gerando assim
gastos excessivos a indústria. A secagem e a drenagem reduzem essa umidade do ar, e por isso são
processos muito importantes nas linhas de ar comprimido.
3. Explique a funcionalidade de sistemas reservatórios em sistemas de ar comprimido.
R: Nos sistemas de ar comprimido os reservatórios tem como função, no processo de produção, o
armazenamento e resfriamento do ar, a eliminação dos condensados, a compensação de flutuações de
pressão, estabilizar o fluxo de ar, controlar a marcha dos compressores e etc.
4. A Figura abaixo mostra um esquema típico de um sistema de tratamento do ar comprimido.
Insira os nomes corretos de cada item contido neste sistema.
