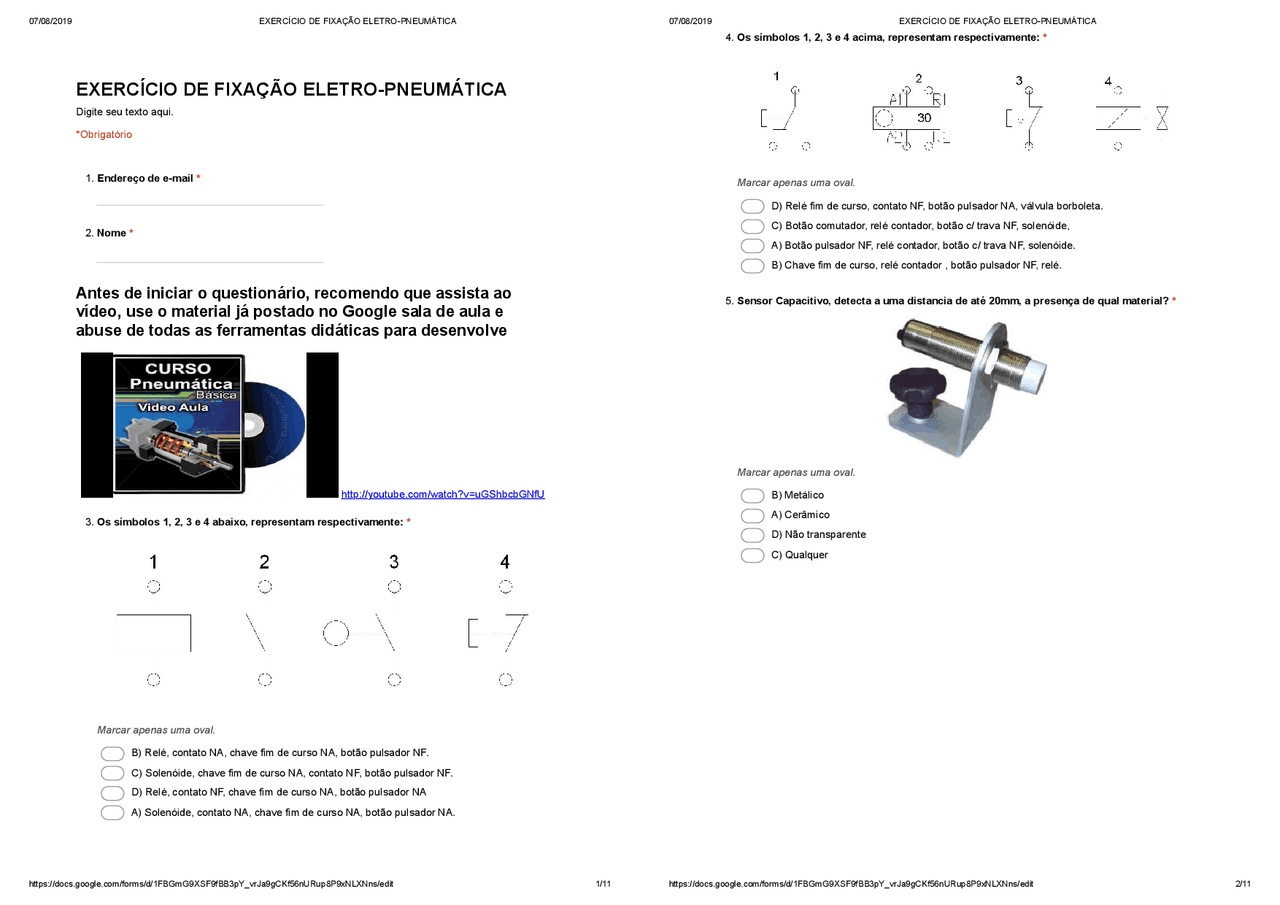

EXERCÍCIO DE FIXAÇÃO ELETRO-PNEUMÁTICA
Digite seu texto aqui. *Obrigatório
- **Endereço de e-mail ***
- **Nome ***
- **Os símbolos 1, 2, 3 e 4 abaixo, representam respectivamente: ***
Marcar apenas uma oval. B) Relé, contato NA, chave fim de curso NA, botão pulsador NF. C) Solenóide, chave fim de curso NA, contato NF, botão pulsador NF. D) Relé, contato NF, chave fim de curso NA, botão pulsador NA A) Solenóide, contato NA, chave fim de curso NA, botão pulsador NA.
Antes de iniciar o questionário, recomendo que assista ao
vídeo, use o material já postado no Google sala de aula e
abuse de todas as ferramentas didáticas para desenvolve
http://youtube.com/watch?v=uGShbcbGNfU
- **Os símbolos 1, 2, 3 e 4 acima, representam respectivamente: ***
Marcar apenas uma oval. D) Relé fim de curso, contato NF, botão pulsador NA, válvula borboleta. C) Botão comutador, relé contador, botão c/ trava NF, solenóide, A) Botão pulsador NF, relé contador, botão c/ trava NF, solenóide. B) Chave fim de curso, relé contador , botão pulsador NF, relé.
- **Sensor Capacitivo, detecta a uma distancia de até 20mm, a presença de qual material? ***
Marcar apenas uma oval. B) Metálico A) Cerâmico D) Não transparente C) Qualquer
- **Sensor Ótico, detecta a uma distancia de até 100mm, a presença de qual material? ***
Marcar apenas uma oval. C) Qualquer D) Não transparente B) Metálico A) Cerâmico
- **Um Pressostato, detecta a variação de: ***
Marcar apenas uma oval. D) Corrente A) Temperatura C) Pressão B) Tensão
- **O acionamento de um relé ou solenóide, se dá através de: ***
Marcar apenas uma oval. D) Corrente elétrica em uma resistência. C) Corrente elétrica em um pistão eletropneumático. A) Corrente elétrica em uma bobina eletromagnética. B) Corrente elétrica em um termopar.
- Relés dimensionados para suportarem correntes elétricas mais elevadas, são chamados **de: ***
Marcar apenas uma oval. D) Contator de potência. B) Relé contador. C) Contador de alta tensão. A) Relé de potência.
- **Faça o que se pede: dos dez modelos de VCD, quantas são de acionamento muscular? ***
Marcar apenas uma oval. 5 4 3 2 1
- **Faça o que se pede: dos dez modelos de VCD, quantas são de acionamento por piloto? ***
Marcar apenas uma oval. 5 4 3 2 1
- **Faça o que se pede: dos dez modelos de VCD, quantas são de acionamento mecânico? ***
Marcar apenas uma oval. 5 4 3 2 1
- Qual opção melhor descreve o funcionamento através do diagrama o funcionamento da **prensa? ***
Marcar apenas uma oval. Este circuito consiste em uma prensa que ao pressionar o botão 02 o pistão avança lentamente e ao pressionar o botão 01 o mesmo pistão recua também lentamente, liberando o objeto prensado. Este circuito consiste em uma prensa que ao pressionar o botão 01 o pistão recua lentamente e ao pressionar o botão 02 o mesmo pistão avança também lentamente, liberando o objeto prensado. Este circuito consiste em uma prensa que ao pressionar o botão 01 o pistão avança lentamente e ao pressionar o botão 02 o mesmo pistão recua também lentamente, liberando o objeto prensado. Este circuito consiste em uma prensa que ao pressionar o botão 01 o pistão avança lentamente e ao pressionar o botão 02 o mesmo pistão recua também lentamente, prendendo o objeto para depois prensa-lo prensado.
- Qual opção melhor descreve a função a válvula alternadora no diagrama do circuito **abaixo ***
Marcar apenas uma oval. Permite acionamento do atuador através de dois pontos simultâneos Permite acionamento do atuador através de dois pontos, botão ou pedal Permite acionamento do atuador através de dois pontos, rolete ou pedal Permite acionamento do atuador através de três pontos, botão, pedal e rolete gatilho
- Qual opção melhor descreve a função a válvula alternadora no diagrama do circuito **abaixo ***
Marcar apenas uma oval. Permite acionamento do atuador através de dois pontos simultâneos Permite acionamento do atuador através de dois pontos, botão ou pedal Permite acionamento do atuador através de dois pontos, rolete ou pedal Permite acionamento do atuador através de três pontos, botão, pedal e rolete gatilho
