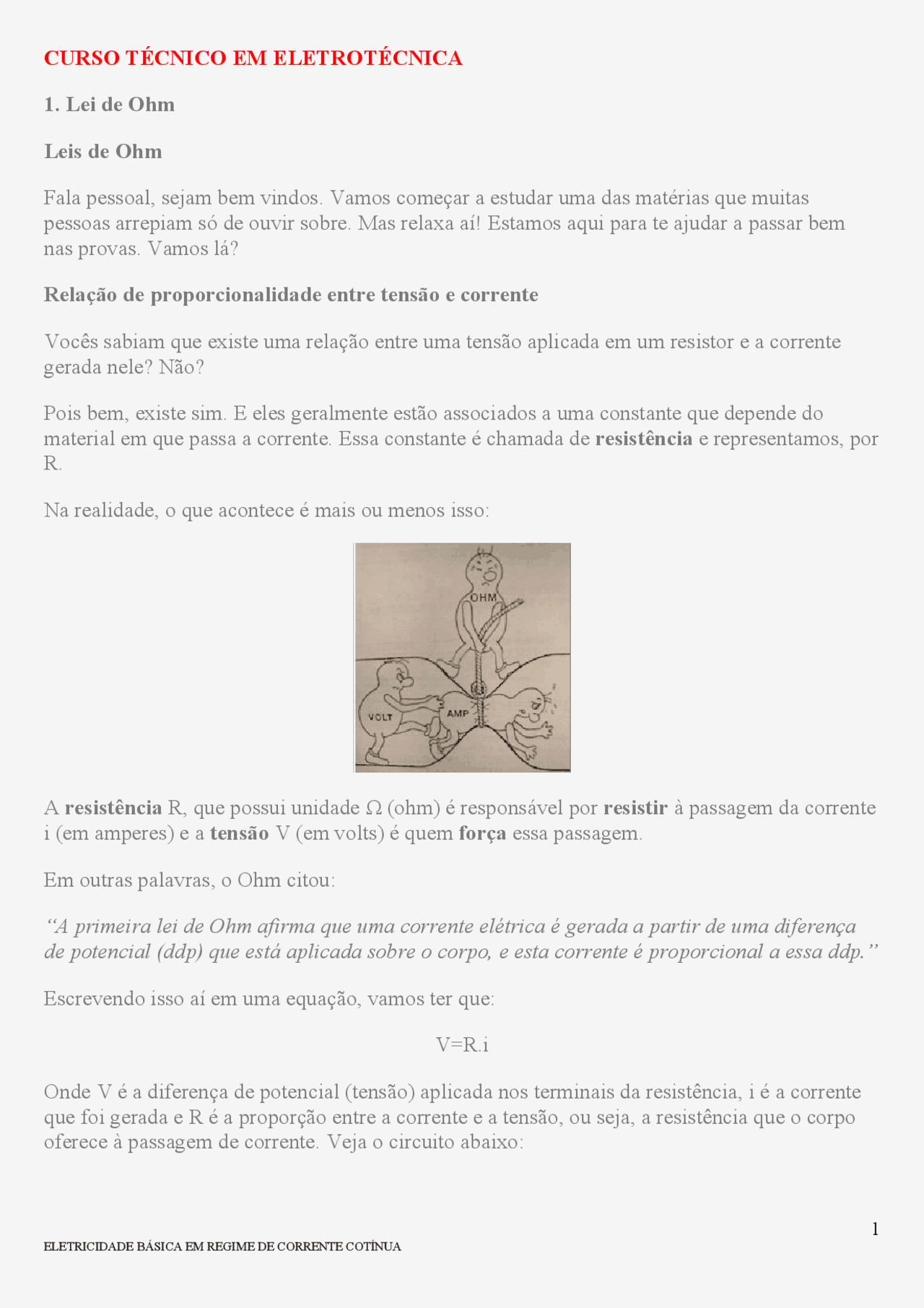

1. Lei de Ohm
Leis de Ohm
Fala pessoal, sejam bem vindos. Vamos começar a estudar uma das matérias que muitas
pessoas arrepiam só de ouvir sobre. Mas relaxa aí! Estamos aqui para te ajudar a passar bem
nas provas. Vamos lá?
Relação de proporcionalidade entre tensão e corrente
Vocês sabiam que existe uma relação entre uma tensão aplicada em um resistor e a corrente
gerada nele? Não?
Pois bem, existe sim. E eles geralmente estão associados a uma constante que depende do
material em que passa a corrente. Essa constante é chamada de resistência e representamos, por
R.
Na realidade, o que acontece é mais ou menos isso:
A resistência R, que possui unidade Ω (ohm) é responsável por resistir à passagem da corrente
i (em amperes) e a tensão V (em volts) é quem força essa passagem.
Em outras palavras, o Ohm citou:
“A primeira lei de Ohm afirma que uma corrente elétrica é gerada a partir de uma diferença
de potencial (ddp) que está aplicada sobre o corpo, e esta corrente é proporcional a essa ddp.”
Escrevendo isso aí em uma equação, vamos ter que:
V=R.i
Onde V é a diferença de potencial (tensão) aplicada nos terminais da resistência, i é a corrente
que foi gerada e R é a proporção entre a corrente e a tensão, ou seja, a resistência que o corpo
oferece à passagem de corrente. Veja o circuito abaixo:
