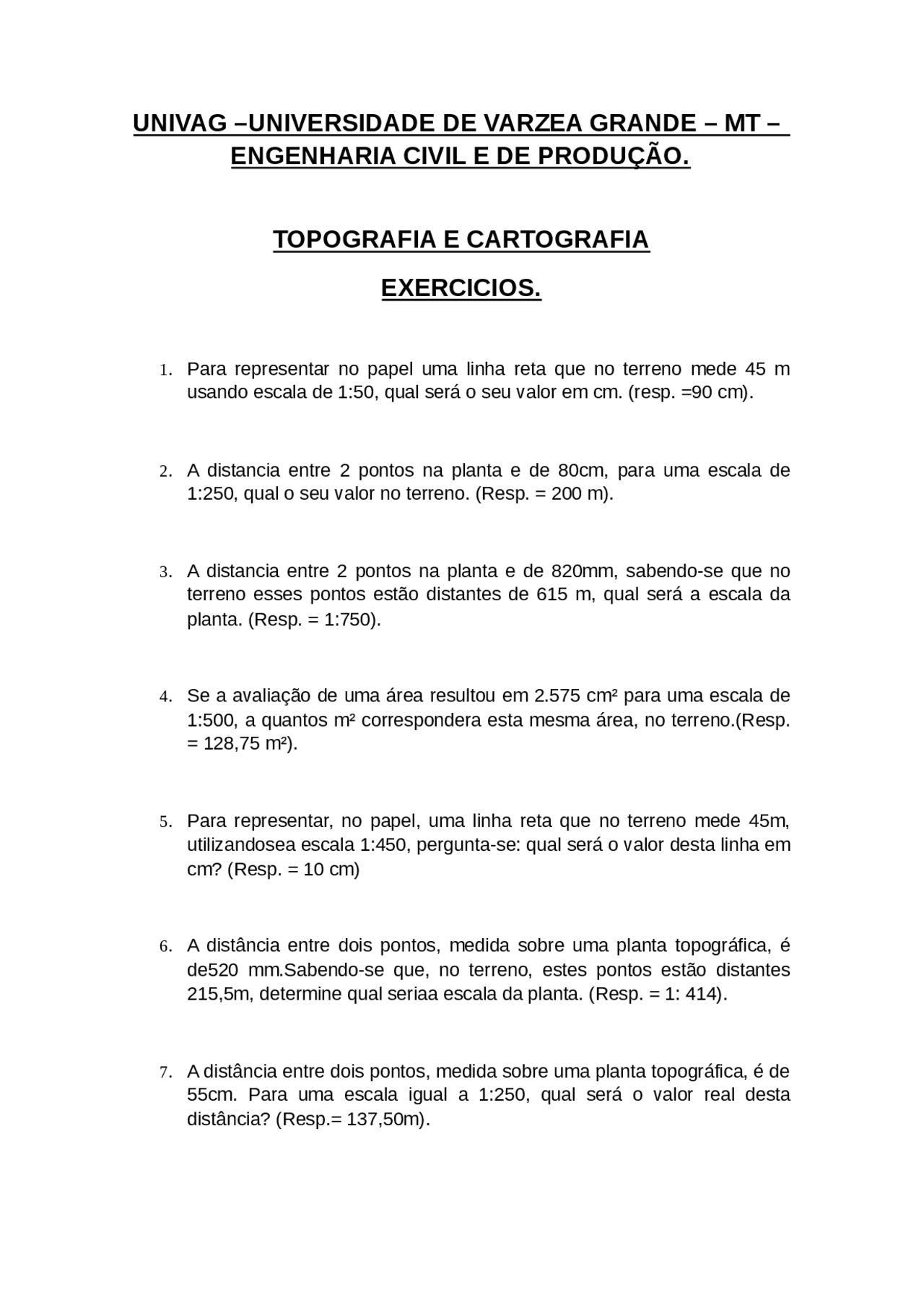

UNIVAG –UNIVERSIDADE DE VARZEA GRANDE – MT –
ENGENHARIA CIVIL E DE PRODUÇÃO.
TOPOGRAFIA E CARTOGRAFIA
EXERCICIOS.
1. Para representar no papel uma linha reta que no terreno mede 45 m
usando escala de 1:50, qual será o seu valor em cm. (resp. =90 cm).
2. A distancia entre 2 pontos na planta e de 80cm, para uma escala de
1:250, qual o seu valor no terreno. (Resp. = 200 m).
3. A distancia entre 2 pontos na planta e de 820mm, sabendo-se que no
terreno esses pontos estão distantes de 615 m, qual será a escala da
planta. (Resp. = 1:750).
4. Se a avaliação de uma área resultou em 2.575 cm² para uma escala de
1:500, a quantos m² correspondera esta mesma área, no terreno.(Resp.
= 128,75 m²).
5. Para representar, no papel, uma linha reta que no terreno mede 45m,
utilizandosea escala 1:450, pergunta-se: qual será o valor desta linha em
cm? (Resp. = 10 cm)
6. A distância entre dois pontos, medida sobre uma planta topográfica, é
de520 mm.Sabendo-se que, no terreno, estes pontos estão distantes
215,5m, determine qual seriaa escala da planta. (Resp. = 1: 414).
7. A distância entre dois pontos, medida sobre uma planta topográfica, é de
55cm. Para uma escala igual a 1:250, qual será o valor real desta
distância? (Resp.= 137,50m).
