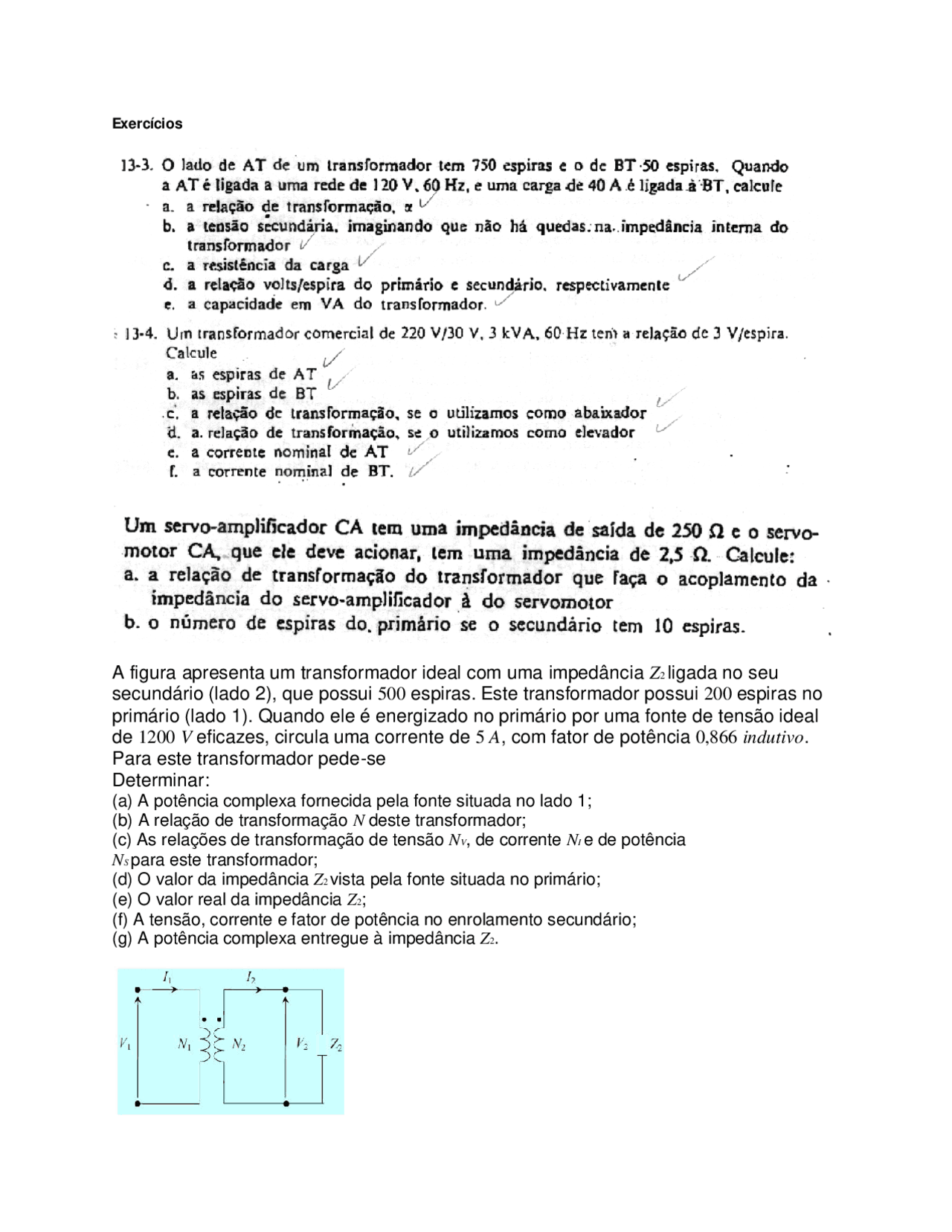

Exercícios
A figura apresenta um transformador ideal com uma impedância Z2 ligada no seu
secundário (lado 2), que possui 500 espiras. Este transformador possui 200 espiras no
primário (lado 1). Quando ele é energizado no primário por uma fonte de tensão ideal
de 1200 V eficazes, circula uma corrente de 5 A, com fator de potência 0,866 indutivo.
Para este transformador pede-se
Determinar:
(a) A potência complexa fornecida pela fonte situada no lado 1;
(b) A relação de transformação N deste transformador;
(c) As relações de transformação de tensão NV, de corrente NI e de potência
NS para este transformador;
(d) O valor da impedância Z2 vista pela fonte situada no primário;
(e) O valor real da impedância Z2;
(f) A tensão, corrente e fator de potência no enrolamento secundário;
(g) A potência complexa entregue à impedância Z2.
