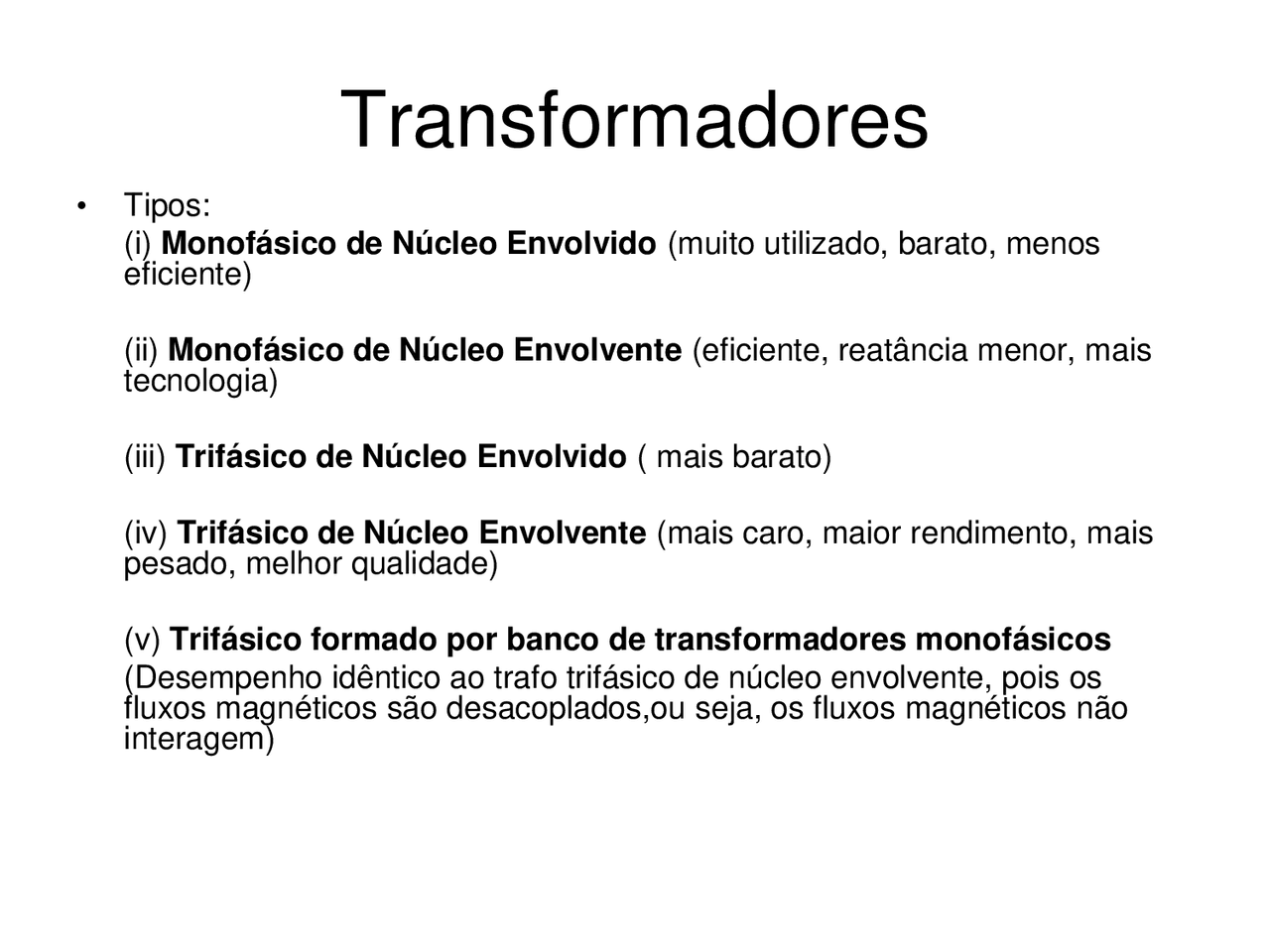

Transformadores
- Tipos: (i) Monofásico de Núcleo Envolvido (muito utilizado, barato, menos eficiente)
(ii) Monofásico de Núcleo Envolvente (eficiente, reatância menor, mais tecnologia) (iii) Trifásico de Núcleo Envolvido ( mais barato) (iv) Trifásico de Núcleo Envolvente (mais caro, maior rendimento, mais pesado, melhor qualidade) (v) Trifásico formado por banco de transformadores monofásicos (Desempenho idêntico ao trafo trifásico de núcleo envolvente, pois os fluxos magnéticos são desacoplados,ou seja, os fluxos magnéticos não interagem)
Transformador Monofásico Tipo Core
MODELO DE TRANSFORMADOR TIPO SHELL E CORE PARA A SEQÜÊNCIA POSITIVA E NEGATIVA Enrolamento Conexão Circuito equivalente
2 enrolamentos Todas
3 enrolamentos Todas
Impedância de Sequência Zero do
Transformador
Zo depende do tipo do transformador,
conexão das bobinas, forma do núcleo:
Zo= Z Zo= 0,85 Z Zo= 5 Z Zo =
Regras para determinação de circuito de
seqüência zero de transformadores
Para sabermos se haverá fluxo de corrente de seqüência zero nos enrolamentos de um transformador devemos conhecer as características do sistema externo conectado a cada um dos enrolamentos do trafo. Para o estudo que se segue consideraremos que o sistema elétrico é sempre solidamente aterrado.
a) Se em um circuito não existe um caminho fechado para que o fluxo de corrente de seq. zero aconteça, a impedância de seq. zero deste circuito é infinita.
Regras para determinação de circuito de
seqüência zero de transformadores
b) Um enrolamento conectado em delta permite o fluxo de corrente de seq. zero dentro do enrolamento.
c) Para que haja circulação de corrente de seq. zero num enrolamento de um transformador, é necessário que haja circulação de corrente de seq. zero (corrente de reação) em outro enrolamento do mesmo transformador.
Se existe circulação do corrente no enrolamento primário, deverá existir corrente de seq. zero no enrolamento secundário e na direção oposta à primeira.
Autotransformador
Transformador (Tipo CORE)
- O fluxo magnético encontra dois gaps de ar (parte superior e inferior), o que diminui a impedância da bobina;
- A carcaça do transformador não pode transportar uma grande quantidade de fluxo, satura e força o circuito magnético a completar seu circuito magnético fora do tanque o que reduz mais ainda a impedância de seqüência zero.
- O fluxo fora do tanque induz correntes em uma direção tal que tende a anular o fluxo que as originou (O tanque age como um enrolamento em delta, de alta impedância)
MODELO DE TRANSFORMADOR TIPO CORE PARA A SEQÜÊNCIA ZERO Conexão Circuito Equivalente
