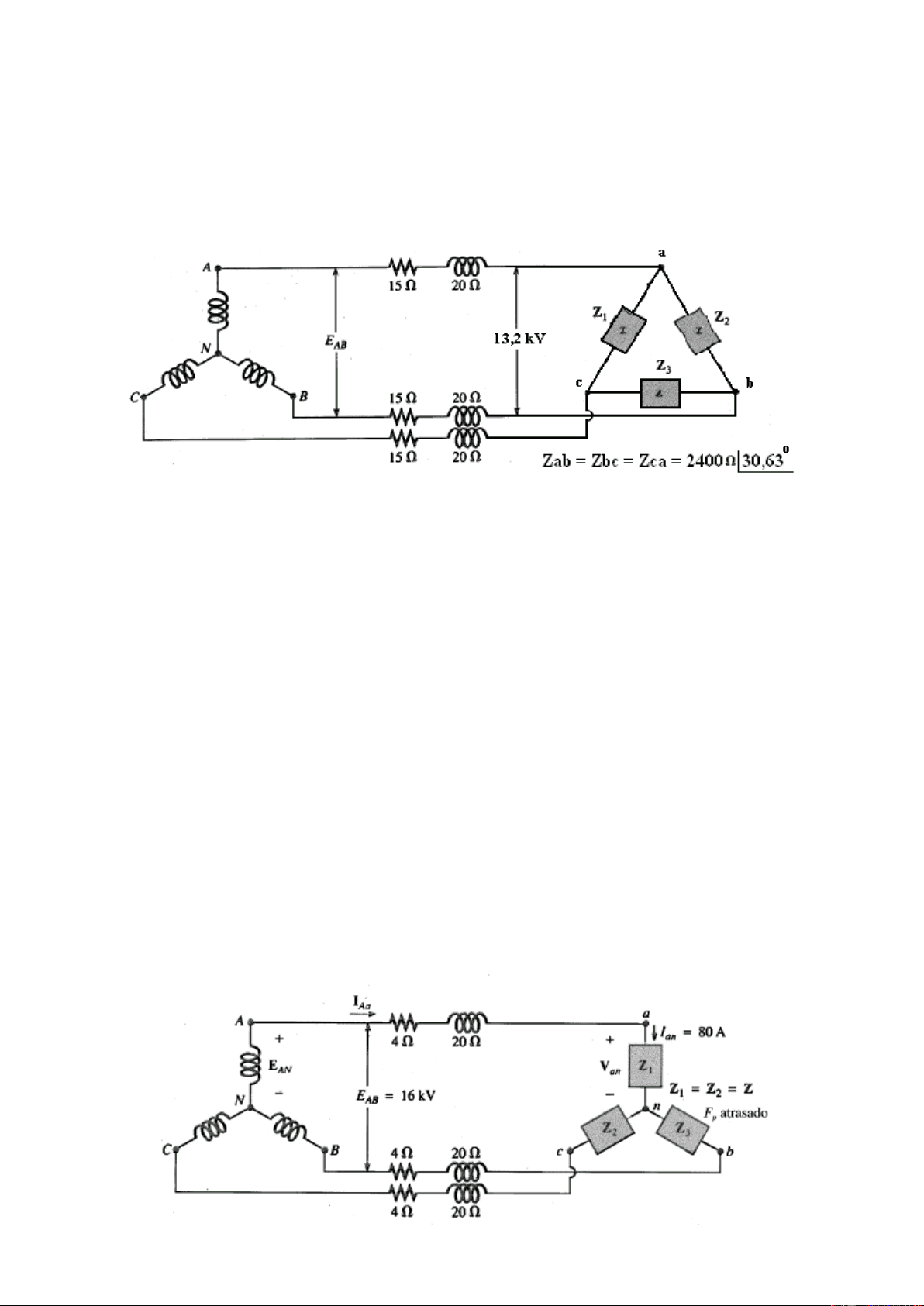

1) As três linhas de transmissão do sistema trifásico de três fios da figura abaixo possuem uma impedância de 15Ω + j20Ω. O sistema fornece uma tensão de 13.200 V a uma carga trifásica equilibrada.
a) Determine o módulo da tensão de linha do E AB gerador. b) Desenhe o diagrama fasorial das tensões de linha e de fase do gerador. c) Desenhe o diagrama fasorial das correntes de linha e de fase da carga. d) Encontre o fator de potência do sistema. e) Qual é a eficiência do sistema?
2) O sistema Y-Y abaixo possui uma carga equilibrada e uma impedância de linha Zlinha = 4Ω
- j 20 Ω. Se a tensão de linha do gerador é 16000 e a potência total fornecida à carga é 1200 kW com uma corrente de 80 A, determine: a) Determine o módulo da tensão de linha do E AB gerador. b) Desenhe o diagrama fasorial das tensões de linha e de fase do gerador. c) Desenhe o diagrama fasorial das correntes de linha e de fase da carga. d) Encontre o fator de potência do sistema. e) Qual é a eficiência do sistema?
Embora ninguém possa voltar atrás e fazer um novo começo, qualquer um pode começar agora e fazer um novo
3) Responda as alternativas abaixo. a) Demonstre que V Linha = √3. VFase em um gerador trifásico tipo Y. b) Desenhe o diagrama fasorial das tensões de fases e de linha de um gerador trifásico tipo Y. c) Demonstre que I Linha = √3. I (^) Fase em um gerador trifásico tipo Δ. d) Desenhe o diagrama fasorial das tensões de fases e de linha de um gerador trifásico tipo Δ.
4) O circuito ao abaixo ilustra uma rede trifásica com tensão de linha (primário do transformador) de 13,2 kV passando por um transformador cuja relação de transformação é 60:1 e no secundário estão conectadas duas cargas equilibradas, com impedâncias resistivas igual a 100Ω, sendo uma ligação em estrela.
a) Calcule as tensões de fase da carga conectada em estrela e da carga conectada em triângulo. b) Desenhe o diagrama fasorial entre as tensões de linha e de fase na carga. c) Calcule as correntes de linha e de fase do secundário do transformador. d) Calcule as tensões de linha e de fase no primário do transformador. e) Calcule as correntes de linha e de fase no primário do transformador. f) Calcule as potências: Aparente, ativa e reativa da carga.
Embora ninguém possa voltar atrás e fazer um novo começo, qualquer um pode começar agora e fazer um novo
6) O circuito ao abaixo ilustra uma rede trifásica com tensão de linha (primário do transformador) de 13,2 kV passando por um transformador cuja relação de transformação é 60:1 e no secundário estão conectadas duas cargas equilibradas, com impedâncias iguais a 30+j40, sendo uma ligação em estrela e outra em triângulo.
g) Calcule as tensões de fase da carga conectada em estrela e da carga conectada em triângulo. h) Calcule as correntes de fase da carga conectada em estrela e da carga conectada em triângulo. i) Calcule as correntes de linha e de fase do secundário do transformador. j) Calcule as tensões de linha e de fase no primário do transformador. k) Calcule as correntes de linha e de fase no primário do transformador. l) Calcule as potências: Aparente, ativa e reativa para as duas conexões. m) Repita os itens anteriores para um transformador com seu primário ligado em estrela e o secundário conectado em triângulo.
Embora ninguém possa voltar atrás e fazer um novo começo, qualquer um pode começar agora e fazer um novo
7) O circuito abaixo representa uma instalação industrial alimentada por um transformador cuja relação de transformação é 60:1. As cargas são conectadas no secundário, onde a tensão de linha é de 220V.
a) Calcule as potências: Aparente, ativa e reativa total. b) Calcule o fator de potência da instalação. c) Calcule a corrente de linha e de fase no secundário do transformador. d) Calcule a corrente de linha e de fase no primário do transformador. e) Calcule o valor do capacitor necessário para elevar o fator de potência da instalação para 0,92. f) Calcule a corrente de linha e de fase no secundário do transformador depois de ter sido feito a compensação capacitiva. g) Calcule a corrente de linha e de fase no primário do transformador depois de ter sido feito a compensação capacitiva.
