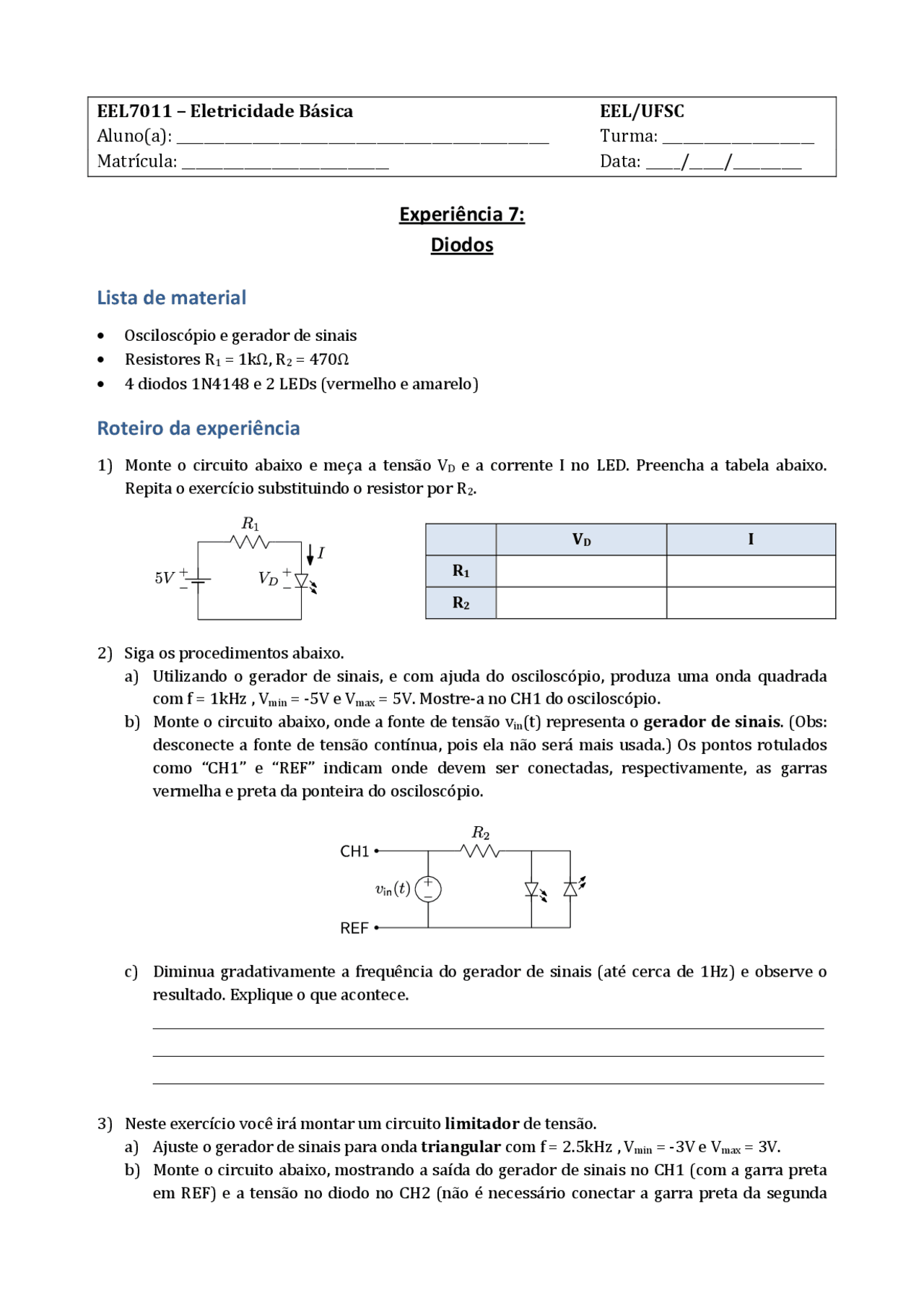

EEL7011 – Eletricidade Básica EEL/UFSC
Aluno(a): ______________________________________________________ Turma: ______________________
Matrícula: ______________________________ Data: _____/_____/__________
Experiência 7:
Diodos
Lista de material
Osciloscópio e gerador de sinais
Resistores R1 = 1kΩ, R2 = 470Ω
4 diodos 1N4148 e 2 LEDs (vermelho e amarelo)
Roteiro da experiência
1) Monte o circuito abaixo e meça a tensão VD e a corrente I no LED. Preencha a tabela abaixo.
Repita o exercício substituindo o resistor por R2.
VD I
R1
R2
2) Siga os procedimentos abaixo.
a) Utilizando o gerador de sinais, e com ajuda do osciloscópio, produza uma onda quadrada
com f = 1kHz , Vmin = -5V e Vmax = 5V. Mostre-a no CH1 do osciloscópio.
b) Monte o circuito abaixo, onde a fonte de tensão vin(t) representa o gerador de sinais. (Obs:
desconecte a fonte de tensão contínua, pois ela não será mais usada.) Os pontos rotulados
como “CH1” e “REF” indicam onde devem ser conectadas, respectivamente, as garras
vermelha e preta da ponteira do osciloscópio.
c) Diminua gradativamente a frequência do gerador de sinais (até cerca de 1Hz) e observe o
resultado. Explique o que acontece.
__________________________________________________________________________________________________________
__________________________________________________________________________________________________________
__________________________________________________________________________________________________________
3) Neste exercício você irá montar um circuito limitador de tensão.
a) Ajuste o gerador de sinais para onda triangular com f = 2.5kHz , Vmin = -3V e Vmax = 3V.
b) Monte o circuito abaixo, mostrando a saída do gerador de sinais no CH1 (com a garra preta
em REF) e a tensão no diodo no CH2 (não é necessário conectar a garra preta da segunda
