EEL7011 – Eletricidade Básica
Questionário 7
1) Quais as principais diferenças entre uma lâmpada e um LED?

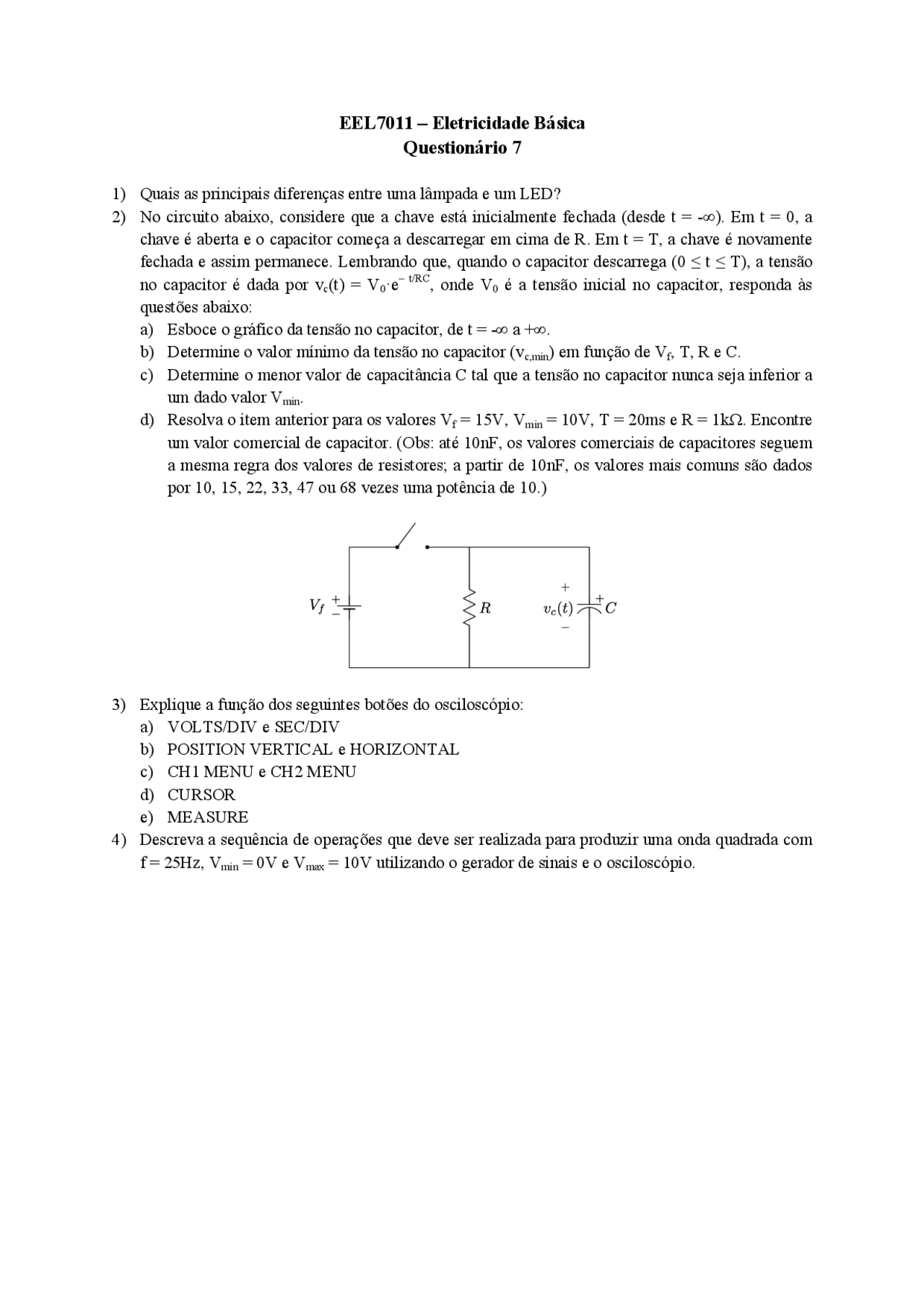

2) No circuito abaixo, considere que a chave está inicialmente fechada (desde t = -∞). Em t = 0, a
chave é aberta e o capacitor começa a descarregar em cima de R. Em t = T, a chave é novamente
fechada e assim permanece. Lembrando que, quando o capacitor descarrega (0 ≤ t ≤ T), a tensão
no capacitor é dada por vc(t) = V0·e– t/RC, onde V0 é a tensão inicial no capacitor, responda às
questões abaixo:
a) Esboce o gráfico da tensão no capacitor, de t = -∞ a +∞.
b) Determine o valor mínimo da tensão no capacitor (vc,min) em função de Vf, T, R e C.
c) Determine o menor valor de capacitância C tal que a tensão no capacitor nunca seja inferior a
um dado valor Vmin.
d) Resolva o item anterior para os valores Vf = 15V, Vmin = 10V, T = 20ms e R = 1kΩ. Encontre
um valor comercial de capacitor. (Obs: até 10nF, os valores comerciais de capacitores seguem
a mesma regra dos valores de resistores; a partir de 10nF, os valores mais comuns são dados
por 10, 15, 22, 33, 47 ou 68 vezes uma potência de 10.)
3) Explique a função dos seguintes botões do osciloscópio:
a) VOLTS/DIV e SEC/DIV
b) POSITION VERTICAL e HORIZONTAL
c) CH1 MENU e CH2 MENU
d) CURSOR
e) MEASURE
4) Descreva a sequência de operações que deve ser realizada para produzir uma onda quadrada com
f = 25Hz, Vmin = 0V e Vmax = 10V utilizando o gerador de sinais e o osciloscópio.
