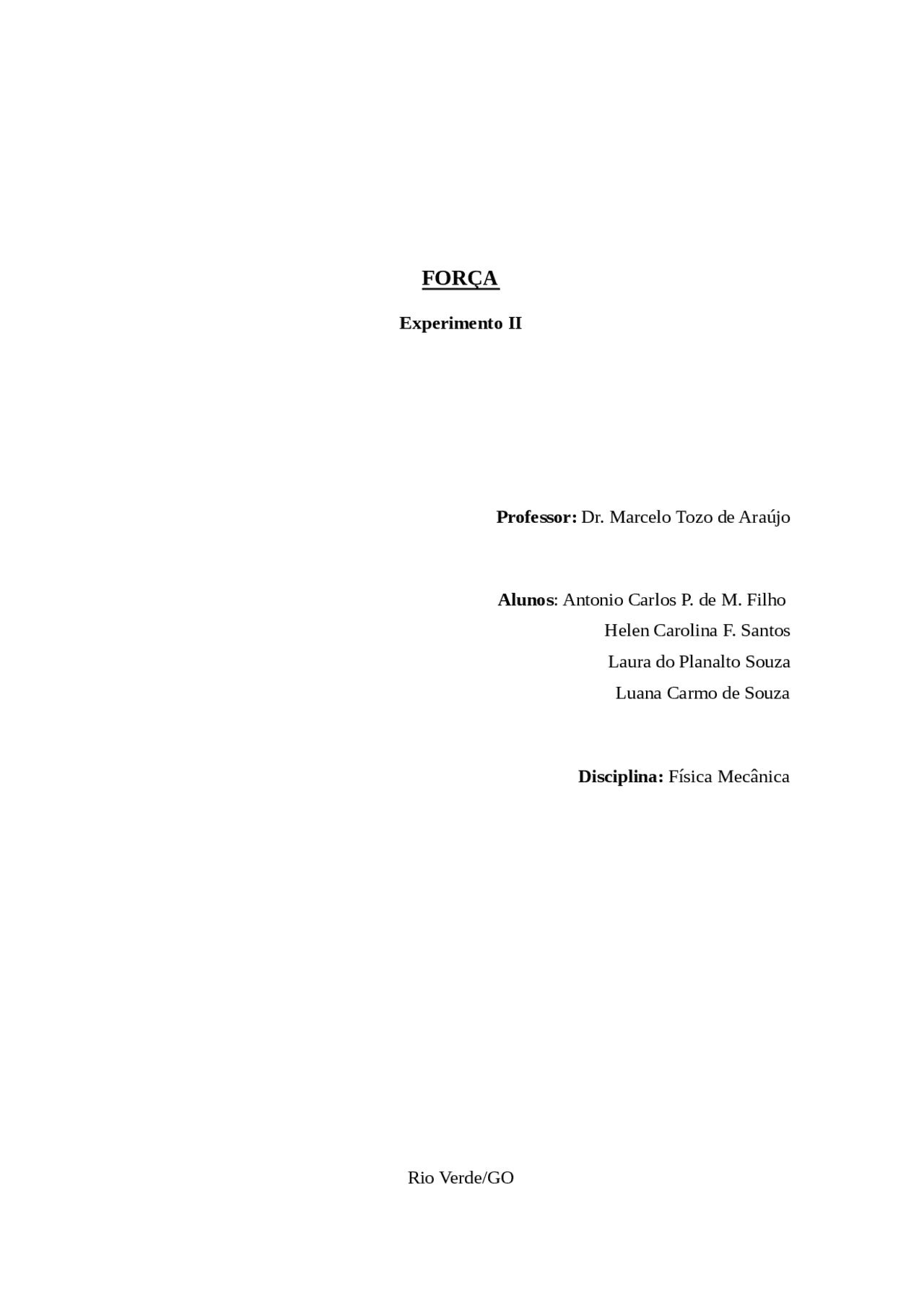

FORÇA
Experimento II
Professor: Dr. Marcelo Tozo de Araújo
Alunos: Antonio Carlos P. de M. Filho
Helen Carolina F. Santos
Laura do Planalto Souza
Luana Carmo de Souza
Disciplina: Física Mecânica
Rio Verde/GO
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Guias e Dicas
Prepare-se para as provas
Estude fácil! Tem muito documento disponível na Docsity
Encontrar documentos
Prepare-se para as provas com trabalhos de outros alunos como você, aqui na Docsity
Encontra documentos específicos para os exames da tua universidade
Encontra documentos específicos para os exames da tua universidade
Videoaulas
Prepare-se com as videoaulas e exercícios resolvidos criados a partir da grade da sua Universidade
Quiz
Responda perguntas de provas passadas e avalie sua preparação.
Ganhe pontos para baixar
Ganhe pontos ajudando outros esrudantes ou compre um plano Premium
Relatório sobre Força
Tipologia: Provas
2017
1 / 12
Esta página não é visível na pré-visualização
Não perca as partes importantes!
Documentos relacionados
Pré-visualização parcial do texto
Baixe Experimento II - Força1 e outras Provas em PDF para Química, somente na Docsity!
FORÇA
Experimento II
Professor: Dr. Marcelo Tozo de Araújo
Alunos : Antonio Carlos P. de M. Filho Helen Carolina F. Santos Laura do Planalto Souza Luana Carmo de Souza
Disciplina: Física Mecânica
Rio Verde/GO
- 05/
Vemos na figura 2, que existem 4 forças atuando sobre a menina. Estamos aqui desconsiderando a força N e a força de atrito. Temos F1 e F4, que são as forças que a menina coloca sobre o objeto, tanto para empurrar a parede, quanto para se manter em pé. Mas em contrapartida, temos as forças F2 e F3, que são da parede e do chão respectivamente, retribuindo na mesma intensidade a força que a menina está colocando. Temos que com isso as forças F1 / F2 e F3 / F4 se anulam. Força é uma grandeza vetorial e, como tal, possui características peculiares. São elas:
- Módulo: é a intensidade da força aplicada;
- Direção: é reta ao longo da qual a força atua;
- Sentido: é o lado da reta para o qual o esforço foi feito: esquerda, direita, norte, sul, leste, oeste.
A Força Resultante, que é a força que produz o mesmo efeito de todas as outras forças aplicadas a um corpo conforme mostra a figura 3 A, para a obtenção da força resultante faz a somatória vetorial de todas as forças aplicadas e tem uma força resultante figura 3 B.
Figura 3: ( A). Todas as forças aplicadas no objeto; (B) Resultante de todas as forças aplicadas no objeto.
A Força Peso, que está relacionada com a 2ª Lei de Newton, quando um corpo de massa m , sofre aceleração da gravidade e quando aplicada a ele o princípio fundamental da dinâmica aplicando a equação 1:
Equação 1 A esta força, chamamos Força Peso, e podemos expressá-la como: Equação 2 Ou em módulo: Nesta expressão, temos que m é constante, e a força peso, irá variar quando não estivermos nas proximidades da Terra. Caso estejamos na Terra, temos a gravidade constante e a força peso, irá mudar com a variação da massa.
A Força Normal, é exercida pela superficie sobre o corpo, atuando sempre de forma perpendicular a superficie, figura 4.
Figura 4: Apliciação da força P (peso), e força N (normal)
A Força de Atrito (Fat) acontece quando aplica uma força sobre um corpo, em uma superfície, e este acaba parando. A força de atrito é uma força oposta ao movimento, e o aumento do Fat, é caracterizado pela: natureza ou rugosidade da superfície (coeficiente de atrito μ), força normal de cada corpo, dissipa no meio energia cinética em qualquer outra energia. A força de atrito é calculada pela seguinte relação, equação 3: Equação 3 Onde: μ: coeficiente de atrito (adimensional); N: Força normal (N).
A Força Elástica, é a força contraria ao movimento de um corpo, devido ao contato deste com a mola figura 5. Com os estudos da deformação da mola, Robert Hooke, verificou que a deformação da mola aumenta proporcionalmente com a força aplicada. Com esta descoberta ele estabelece uma lei, que é chamada Lei de Hooke, equação 4.
Equação 4 Onde: F: intensidade da força aplicada (N); k: constante elástica da mola (N/m); x: deformação da mola (m).
Figura 5: Representação da Força Elástica
A constante elástica da mola depende principalmente da natureza do material de fabricação da mola e de suas dimensões. Sua unidade mais usual é o N/m (Newton por metro) mas também encontramos N/cm; kgf/m, etc.
m.g.senƟ = μ.m.g.cosƟ
Cancelando a gravidade e a massa (m.g), e passando cosƟ, para o outro termo temos a equação 7:
μ = senƟ÷cosƟ = tanƟ Equação 7
A partir da equação 7, podemos dizer que o coeficiente de μ, pode ser calculado pela tangente do ângulo de inclinação do plano. Este conceito foi obtido através do bolo parado, mas ela pode ser utilizada, também para o bloco em movimento. No caso, do bloco em movimento, o valor calculado corresponde ao máximo valor do coeficiente de atrito possível.
OBJETIVOS Este experimento teve por objetivo, fazer a aplicação da 2ª Lei de Newton, visualizar as forças atuantes no plano inclinado, compreender a decomposição das forças, aplicar o conceito de força elástica, fazer a identificação do coeficiente de atrito sobre a superfície.
MATERIAIS E MÉTODOS
Para a realização do experimento foi utilizado os seguintes equipamentos:
- Conjunto de plano inclinado com base de sustentação e rampa de inclinação ajustável;
- Corpo de prova de madeira;
- Massas acopláveis cilíndricas;
- Dinamômetro com precisão de 0,02 N e escala máxima de 2 N;
- Escala angular. O experimento foi dividido em 3 partes, sendo elas:
- PARTE I: Identificação de Peso e massa Neste primeiro momento, foi preso ao bloco de madeira o dinamômetro, e pesado e anotado o valor medido. Após, considerando que havia o equilíbrio entre a força elástica e a força peso, foi estimado o valor da massa do bloco de madeira aplicando a 2ª Lei de Newton.
- PARTE II: Plano Inclinado Nesta segunda, parte o dinamômetro, foi fixado ao plano inclinado, e de acordo que ia mudando o ângulo do plano inclinado, era medido o valor que estava marcando no dinamômetro.
- PARTE III: Força de Atrito Nesta terceira parte, o dinamômetro foi retirado do plano inclinado, e deixou somente o bloco de madeira sobre a superfície do plano. O bloco de madeira tinha 2 superfícies: uma lisa e outra com um aderente. No primeiro momento, colocou sobre a superfície do plano o bloco de madeira na sua parte lisa, e foi variando o ângulo de inclinação, até que o bloco desça. E da mesma forma, foi feito com o outro lado do bloco de madeira, e anotado o ângulo de inclinação. A imagem 1, mostra a representação do experimento.
Imagem 1: Representação do experimento, de imagem desqualificada.
RESULTADOS E DISCUSSÕES Os resultados serão descritos por partes, conforme foi com o experimento:
- PARTE I Valor bloco de madeira com o dinamômetro: (Considerando que a força elástica e a força peso estavam em equilíbrio.)
0,68 N A partir de 0,68 N, foi calculado a massa, aplicando a 2ª lei de Newton, equação 1. P = m.g E encontrado a massa do corpo de madeira de 0,068 kg.
- PARTE II A tabela 1, apresenta os valores de inclinação do plano inclinado a força elástica (marcada pelo dinamômetro), e a força de atrito, todas estas, referente a variação de inclinação. Ângulo (°) Força Elástica (N) Força de Atrito 0 0 0
Tabela 2: Relação do ângulo do plano inclinado, com as forças peso.
Gráfico 2: Relação entre o ângulo e as forças decompostas em (x e y) De acordo com o gráfico 2, é possível perceber que a medida que o ângulo aumenta, tem-se o crescimento da força peso da componente em x (lado esquerdo), e o decréscimo da força peso da componente em y (lado direito).
- PARTE III
Para a parte lisa.
A partir do ângulo de 16°, o bloco de madeira começou a deslocar. Com este valor de ângulo, foram feitos os cálculos para o coeficiente de atrito (equação 7), a força de atrito (equação 3), e a aceleração do bloco, para este consideraremos as equações (1, 5 e 6). Os resultados estão demonstrados na tabela 3. Dedução de fórmula para o cálculo da aceleração. Considerando a equação 1:
P = m. a
E que em P, tenho as resultantes em x e y.
Px – Py = Fat – FN Equação 5 e 6
m.g.senƟ – m.g.cosƟ.μ = m.a
Cancelando as massas, e isolando g, temos a equação 8:
a = g.(senƟ – cosƟ.μ) Equação 8
Ângulo (°)
Coeficiente de atrito (μ)
Força de Atrito (N)
Aceleração do bloco (m.s -2^ ) 16 0,28 0,182 1, Tabela 3: Apresentação dos valores para a parte lisa do bloco de madeira.
Para a parte com aderente.
Não houve deslocamento do bloco, em nenhum dos ângulos. Considerando o ângulo de 35°, (o ultimo ângulo permitido pelo equipamento), e seguindo a mesma metodologia aplicada a parte lisa, obtemos a tabela 4.
Ângulo (°)
Coeficiente de atrito (μ)
Força de Atrito (N)
Aceleração do bloco (m.s -2^ ) 35 0,70 0,385 Não houve deslocamento Tabela 4: Apresentação dos valores para a parte com aderente do bloco de madeira A considerar a força de atrito e o coeficiente de atrito entre os dois lados do bloco, notamos que houve um aumento considerável tendo a diferença do μ = 0,42 e do Fat = 0,203. No lado do bloco que contém um aderente, não houve aceleração em nenhum dos ângulos aplicados.
CONCLUSÃO O experimento foi conduzido com êxito. Obtemos resultados satisfatórios. Conseguimos visualizar na pratica a atuação das forças e o conteúdo ministrado nas aulas teóricas.
