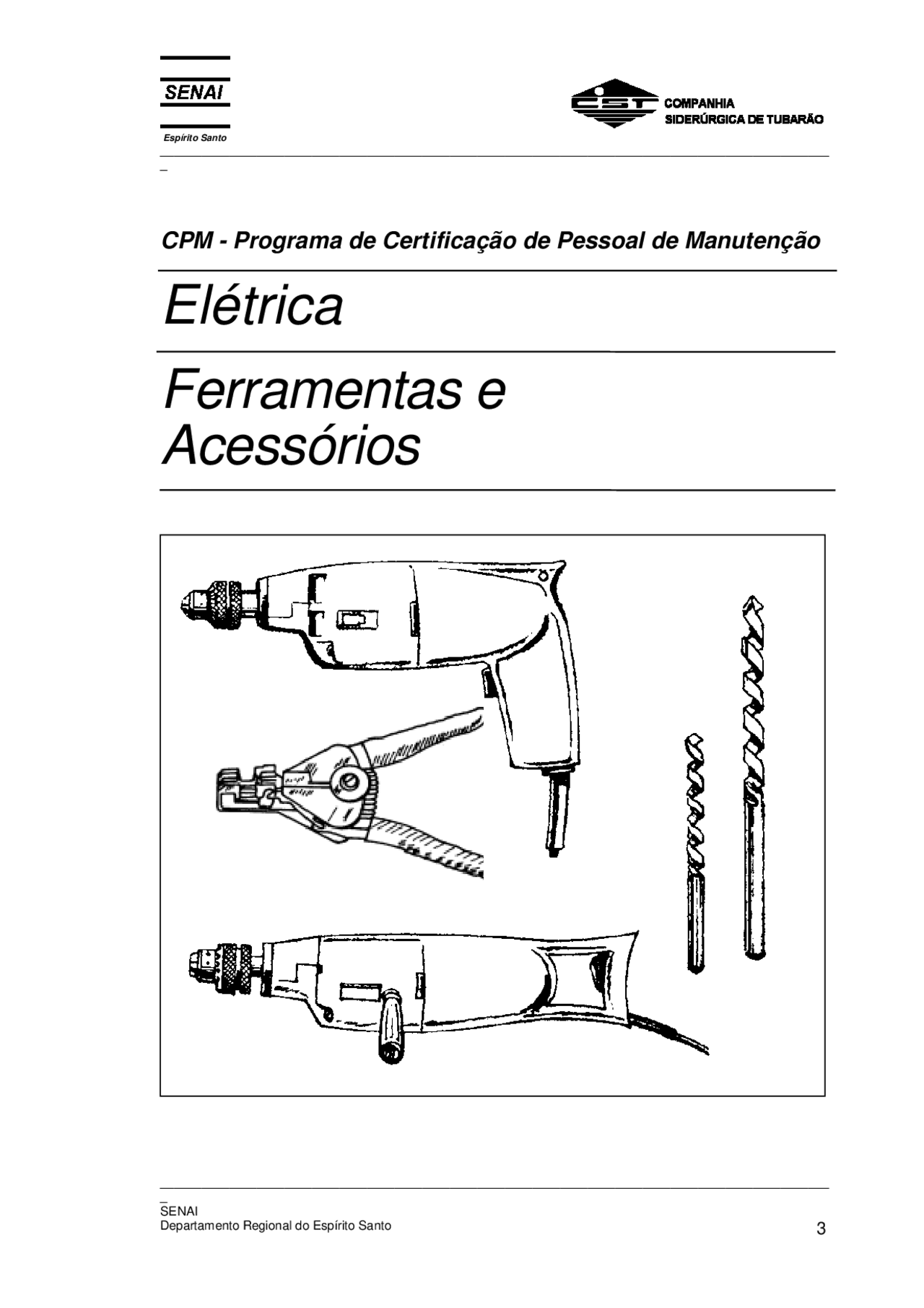

Ferramentas e Acessórios - Elétrica
Trabalho realizado em parceria SENAI / CST (Companhia Siderúrgica de Tubarão)
SENAI - Serviço Nacional de Aprendizagem Industrial DAE - Divisão de Assistência às Empresas Departamento Regional do Espírito Santo Av. Nossa Senhora da Penha, 2053 - Vitória - ES. CEP 29045-401 - Caixa Postal 683 Telefone: (027) 325- Telefax: (027) 227-
CST - Companhia Siderúrgica de Tubarão AHD - Divisão de Desenvolvimento de Recursos Humanos AV. Brigadeiro Eduardo Gomes, s/n, Jardim Limoeiro - Serra - ES. CEP 29160- Telefone: (027) 348- Telefax: (027) 348-
_
_ CST 6 Companhia Siderúrgica de Tubarão
_
_ SENAI Departamento Regional do Espírito Santo (^7)
Ferramentas e Acessórios
Introdução
A execução das instalações elétricas, como de resto a realização de qualquer instalação ou montagem, depende muito do ferramental empregado e de como o mesmo é utilizado. Instrumentos e ferramentas adequadas ao serviço que se está realizando facilitam o trabalho e dão correção e segurança ao mesmo. Com ferramentas adequadas ao serviço, ganha-se tempo, executa-se a tarefa dentro do melhor padrão e despende-se menos energia. Descrevemos as principais ferramentas empregadas em trabalhos de eletricidade, seu uso correto e em que são mais empregadas.
Alicates
Descrição
São ferramentas manuais de aço carbono feitas por fundição ou forjamento, compostas de dois braços e um pino de articulação, tendo em uma das extremidades dos braços, suas garras, cortes e pontas, temperadas e revenidas.
Utilização
O Alicate serve para segurar por apertos, cortar, dobrar, colocar e retirar determinadas peças nas montagens.
Classificação
Os principais tipos de alicate são:
1. Alicate Universal 2. Alicate de Corte 3. Alicate de Bico 4. Alicate de Compressão 5. Alicate de Eixo Móvel
_
_ SENAI Departamento Regional do Espírito Santo (^9)
O Alicate de Compressão trabalha por pressão e dá um aperto firme às peças, sendo sua pressão regulada por intermédio de um parafuso existente na extremidade.
O Alicate de Eixo Móvel é utilizado para trabalhar com peças cilíndricas, sendo sua articulação móvel, para possibilitar maior abertura.
Desencapador de Fios
Pode ser bastante simples como o do tipo que se assemelha a um alicate. Regula-se a abertura das lâminas de acordo com o diâmetro do condutor a ser desencapado.
Outro tipo de desencapador é o desarme automático. Nele existem orifícios com diâmetros reguláveis correspondentes aos diversos condutores. Ao pressionar suas hastes, tanto o corte como a remoção da isolação são executados.
_
_ CST 10 Companhia Siderúrgica de Tubarão
Alicates Prensa Terminal
Alicate Manual
Alicate manual para instalar terminais e emendas não isolados. Possui matriz fixa para compressão, cortadora e desencapadora de fios e cabos.
Alicate Manual de Pressão
Alicate manual de pressão, para instalação de terminais e emendas pré-isoladas. Possui três matrizes fixadas para a compressão e cortadora de fios e cabos. Permite fazer a compressão de terminais e emendas numa só operação.
Alicate de pressão, que funciona sob o princípio de catraca e destina-se exclusivamente para a fixação dos terminais e emendas pré-isoladas. Possui matrizes que realizam simultaneamente as compressões do barril e da luva plástica dos terminais.
_
_ CST 12 Companhia Siderúrgica de Tubarão
Alicate Hidráulico
O alicate hidráulico, tem a cabeça rotativa, permitindo a sua utilização em qualquer ângulo. Possui um avanço manual, além do avanço hidráulico, o que permite o ajuste rápido da abertura dos mordentes, e é isolado com neoprene, excetuada a cabeça. Utilizável com matrizes intercambiáveis, para vários diâmetros de terminais.
Conectores à Compressão
_
_ SENAI Departamento Regional do Espírito Santo (^13)
Alicate Rebitador Alicate usado para efetuar a fixação de peças com rebites.
Rebites:
Procedimento de Rebitagem
Coloca-se o rebite no furo.
O rebitador agarra o mandril.
O rebitador traciona o mandril e a cabeça deste efetua a rebitagem, que estará completa com o final destaque da haste.
_
_ SENAI Departamento Regional do Espírito Santo (^15)
Chaves de Aperto
Descrição
São ferramentas geralmente de aço vanádio ou aço cromo extraduros, que utilizam o princípio da alavanca para apertar ou desapertar parafusos e porcas.
Comentários
As chaves de aperto caracterizam-se por seus tipos e formas, apresentando-se em tamanhos diversos e tendo o cabo (ou braço) proporcional à boca.
Classificação
As Chaves de aperto classificam-se em:
1. Chave de Boca Fixa Simples 2. Chave Combinada (de boca e de estrias) 3. Chave de Boca Fixa de Encaixe 4. Chave de Boca Regulável 5. Chave Allen 6. Chave Radial ou de Pinos 7. Chave Corrente ou Cinta 8. Chave Soquete
A Chave de Boca Fixa simples compreende dois tipos, tais como: de uma boca e de duas bocas
_
_ CST 16 Companhia Siderúrgica de Tubarão
Utiliza o princípio da alavanca para apertar ou desapertar parafusos e porcas.
Chave Combinada
Neste modelo combinam-se os dois tipos básicos existentes: de boca e de estrias.
A de estrias é mais usada para “quebrar” o aperto e a de boca para extrair por completo a porca ou parafuso.
A Chave de Boca Fixa de Encaixe (Chave de Estria e Chave Copo) é encontrada em vários tipos e estilos
A chave de estrias se ajusta ao redor da porca ou parafuso, dando maior firmeza, proporcionando um aperto mais regular, maior segurança ao operador; geralmente se utiliza em locais de difícil acesso.
A Chave de Boca Regulável é aquele que permite abrir ou fechar a mandíbula móvel da chave, por meio de um parafuso regulador ou porca. Existem dois tipos: chave inglesa e chave de grifo.
_
_ CST 18 Companhia Siderúrgica de Tubarão
A Chave Radial ou de Pinos e Axial são utilizadas nos rasgos de peças geralmente cilíndricas e que podem ter a rosca interna ou externa.
axial
radial
embutida
Chave Corrente (ou cinta)
_
_ SENAI Departamento Regional do Espírito Santo (^19)
Usada para serviços em tubulações; sua concepção singular permite fácil utilização em locais de difícil acesso.
_
_ SENAI Departamento Regional do Espírito Santo (^21)
Chave de Parafuso de Fenda
A chave de parafuso de fenda é uma ferramenta de aperto constituída de uma haste cilíndrica de aço carbono, com uma de suas extremidades forjada em forma de cunha e a outra em forma de espiga prismática ou cilíndrica estriada, onde acopla- se um cabo de madeira ou plástico.
É empregada para apertar e desapertar parafusos cujas cabeças tenham fendas ou ranhuras que permitam a entrada da cunha.
Características
A chave de fenda deve apresentar as seguintes características:
1. Ter sua cunha temperada e revenida 2. Ter as faces de extremidade da cunha, em planos paralelos 3. Ter o cabo ranhurado longitudinalmente, que permita maior firmeza no aperto, e bem engastado na haste da chave. 4. Ter a forma e dimensões das cunhas proporcionais ao diâmetro da haste da chave.
Para parafusos de fenda cruzada, usa-se uma chave com cunha em forma de cruz, chamada Chave Phillips.
_
_ CST 22 Companhia Siderúrgica de Tubarão
Morsa de Bancada
É dispositivo de fixação constituído de duas mandíbulas, uma fixa e outra móvel, que se desloca por meio de parafuso e porca.
