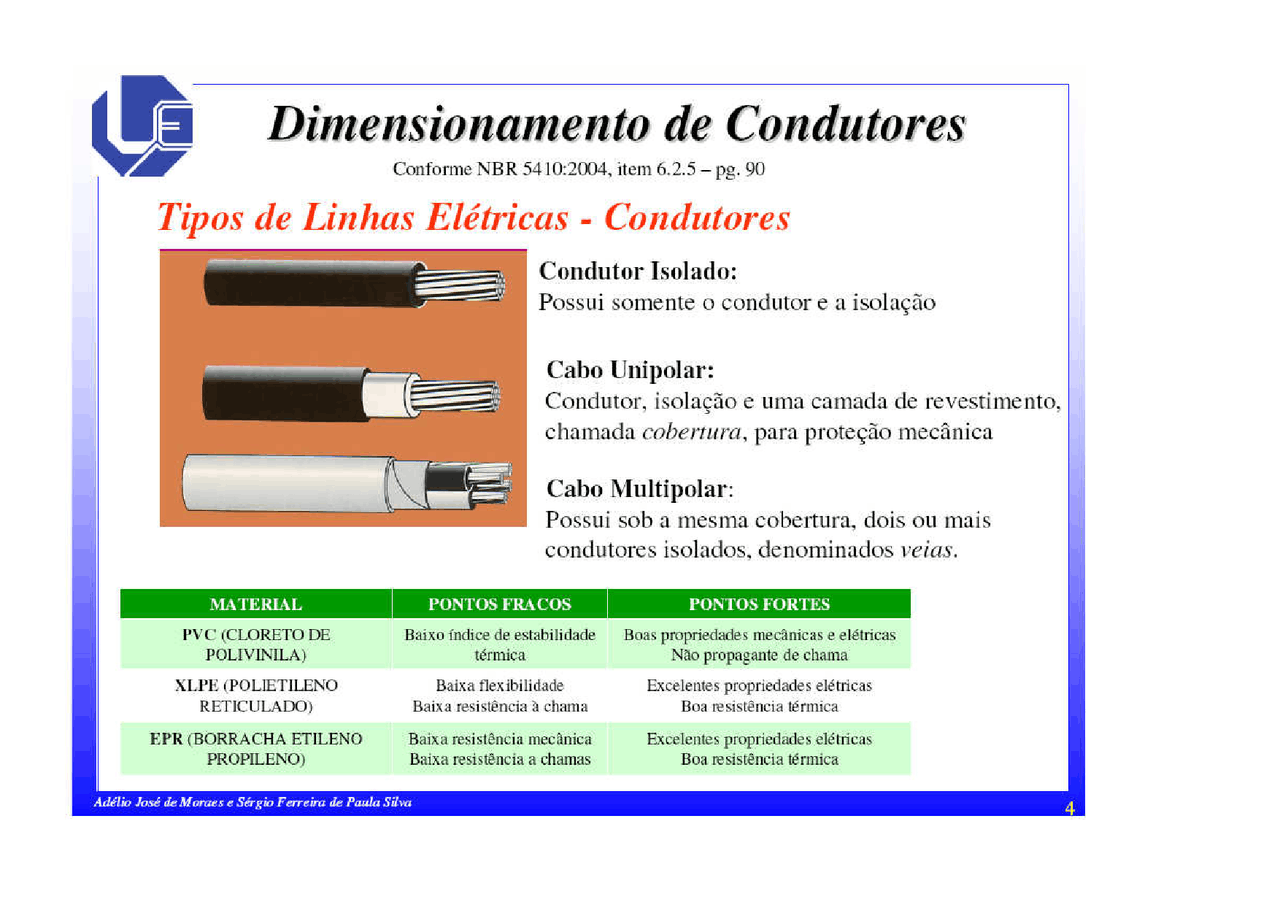

Características construtivas, tensão de isolamento, temperaturas máximas no condutor, normas aplicáveis, identificação, aplicações, maneiras de instalar recomendadas e dados construtivos (seção nominal, diâmetro nominal do condutor, espessura nominal da isolação, diâmetro externo nominal, peso líquido nominal e acondicionamento) para os condutores:

• Fio Pirastic Ecoflam BWF 450/750 V;
• Cabo Pirastic Ecoflam BWF 450/750 V;
• Cabo Pirastic Ecoplus BWF 450/750 V;
• Cabo Sintenax Econax Antiflam 0,6/1,0 kV;

Fio PIRASTIC Ecoflam BWF

Cabo PIRASTIC Ecoplus BWF

Cabo SINTENAX Econax Antiflam

DA CORFIO

Características construtivas, cores, aplicações, normas aplicáveis, acondicionamentos, temperaturas máximas no condutor e dados construtivos (seção nominal, diâmetro externo nominal, massa líquida aproximada) para os condutores:

• Fio sólido BWF 750 V;
• Cabo BWF 750 V;
• Cabo Flexível BWF 750 V;
• Cabo de Potência 0,6-1 kV;
• Cabo Flexível de Potência 0,6-1 kV;

Construção:

1. Condutor sólido de cobre nu, têmpera mole, encordoamento Classe 1.
2. Isolação de PVC/A 70°C - composto termoplástico extrudado à base de policloreto de vinila, com especiais características de não propagação e auto-extinção do fogo.
3. Isolação de PVC/A 70°C - composto termoplástico extrudado à base de policloreto de vinila, com especiais características de não propagação e auto-extinção do fogo. Possui características para propiciar bom acabamento e facilitar o deslizamento dos fios em eletrodutos.

Cores:

Amarelo, azul, branco, cinza, preto, verde e vermelho.

Aplicação:

Instalações de luz e força de prédios residenciais, comerciais e industriais, dentro de eletrodutos, ou sobre isoladores. Sua aplicação deve estar de acordo com a Norma NBR 5410.

Maneiras de Instalar Recomendadas:

Ver tabela 1

Norma Aplicável:

NBR NM 247-

Designação da Norma:

247 NM 01-C1 BWF-B

Acondicionamento:

Rolos de 100m ou bobinas conforme solicitação do cliente.

Temperatura Mäxima do Condutor:

70°C em regime permanente, 100°C em regime de sobrecarga e 160°C em regime de curto-circuito.

Dados Construtivos deste produto (*):

Seção nominal (mm^2 )

Diâmetro nominal do condutor (mm)

Espessura nominal da isolação (mm)

Diâmetro externo nominal (mm)

Massa líquida aproximada (kg/km)

1,5 1,36 0,7 2,76 21 2,5 1,75 0,8 3,35 33 4 2,23 0,8 3,83 47 6 2,74 0,8 4,34 67

10 3,54 1,0 5,54 111 16 4,48 1,0 6,48 163

(*) Dados sujeitos a alterações sem aviso prévio

Dados Construtivos deste produto (*):

Seção nominal (mm^2 )

Nº de Fios

Diâmetro nominal do condutor (mm)

Espessura nominal da isolação (mm)

Diâmetro externo nominal (mm)

Massa líquida aproximada (kg / Km)

10 7 4,00 1,0 6,00 117 16 7 5,00 1,0 7,00 172 25 7 6,30 1,2 8,70 268

35 7 7,35 1,2 9,75 362 50 19 8,90 1,4 11,70 510 70 19 10,55 1,4 13,35 695 95 19 12,35 1,6 15,55 979

120 37 14,00 1,6 17,20 1192 150 37 15,40 1,8 19,00 1485 185 37 17,30 2,0 21,30 1822

240 61 19,95 2,2 24,35 2369

(*) Dados sujeitos a alterações sem aviso prévio

Construção:

1. Condutor flexível de cobre nu, têmpera mole, encordoamento Classe 4 ou Classe 5.
2. Isolação de PVC/A 70°C – composto termoplástico extrudado à base de policloreto de vinila,com especiais características de não propagação e auto-extinção do fogo.
3. Isolação de PVC/A 70°C – composto termoplástico extrudado à base de policloreto de vinila, com especiais características de não propagação e auto-extinção do fogo. Possui características para propiciar bom acabamento e facilitar o deslizamento dos condutores em eletrodutos ou calhas (apenas para as seções 1mm² a 16mm²).

Cores:

Seções 1mm² a 16mm²: amarelo, azul, branco, cinza, preto, verde, vermelho e verde-amarelo, lilás, laranja e marrom. Seções 25mm² a 95mm²: preto, azul, verde, branco e vermelho.

Aplicação:

Instalações de redes de distribuição de energia de prédios residenciais, comerciais e industriais, ligações de painéis e motores que necessitem cabos de maior flexibilidade. Podem ser instalados em calhas, dentro de eletrodutos ou sobre isoladores. Sua utilização deve estar de acordo com a Norma NBR 5410.

Maneiras de Instalar Recomendadas:

Ver tabela 1.

Norma Aplicável:

NBR NM 247-

Designação da Norma:

Classe 4: 247 NM 02-C4 BWF-B Classe 5: 247 NM 02-C5 BWF-B

Acondicionamento:

Construção:

1. Condutor formado por fios de cobre nu, têmpera mole, encordoamento Classe 2.
2. Isolação de PVC/A 70°C – composto termoplástico extrudado à base de policloreto de vinila, com especiais características de não propagação e auto-extinção do fogo.
3. Cobertura de PVC/ST1 70°C – composto termoplástico extrudado à base de policloreto de vinila, com especiais características de não propagação e auto-extinção do fogo.

Cor da Isolação:

Branca.

Cores da Cobertura:

Preto, azul e verde.

Aplicação:

Instalações de redes de distribuição de energia de prédios residenciais, comerciais e industriais, subestações, instalações subterrâneas (banco de dutos, canaletas). Sua utilização deve estar de acordo com a Norma NBR 5410.

Maneiras de Instalar Recomendadas:

Ver tabela 1.

Norma Aplicável:

NBR 7288

Acondicionamento:

Rolos de 100m ou em bobinas conforme solicitação do cliente.

Temperatura Mäxima do Condutor:

70°C em regime permanente, 100°C em regime de sobrecarga e 160°C em regime de curto-circuito.

Dados Construtivos deste produto (*):

Seção nominal (mm^2 )

Nº

de fios

Diâmetro nominal do condutor (mm)

Espessura nominal da isolação (mm)

Espessura nominal da cobertura (mm)

Diâmetro externo nominal (mm)

Massa líquida aproximada (kg / Km)

10 7 4,00 1,0 1,0 8,00 147 16 7 5,00 1,0 1,0 9,00 210

25 7 6,30 1,2 1,1 10,90 320 35 7 7,35 1,2 1,1 11,95 415 50 19 8,90 1,4 1,2 14,10 580 70 19 10,55 1,4 1,2 15,75 790

95 19 12,35 1,6 1,3 18,15 1020 120 37 14,00 1,6 1,3 19,80 1320 150 37 15,40 1,8 1,4 21,80 1630

185 37 17,30 2,0 1,5 24,30 1980 240 61 19,95 2,2 1,6 27,55 2670

(*) Dados sujeitos a alterações sem aviso prévio

NBR 7288

Acondicionamento:

Rolos de 100m ou em bobinas conforme solicitação do cliente.

Temperatura Mäxima do Condutor:

70°C em regime permanente, 100°C em regime de sobrecarga e 160° em regime de curto-circuito

Dados Construtivos Cabos Unipolares (**):

Seção nominal (mm^2 )

Classe de encordoamento

Diâmetro nominal do condutor (mm)

Espessura nominal da isolação (mm)

Espessura nominal da cobertura (mm)

Diâmetro externo nominal (mm)

Massa líquida aproximada (kg / Km)

1 x 1,5 4 1,55 0,8 0,9 4,95 36 1 x 2,5 4 1,97 0,8 0,9 5,37 48 1 x 4 4 2,50 1,0 1,0 6,50 76

1 x 6 4 3,10 1,0 1,0 7,10 96 1 x 10 5 4,30 1,0 1,0 8,30 145 1 x 16 5 5,40 1,0 1,0 9,40 210

1 x 25 5 6,80 1,2 1,1 11,40 312 1 x 35 5 7,85 1,2 1,1 12,45 420 1 x 50 5 9,30 1,4 1,2 14,50 580 1 x 70 5 11,25 1,4 1,2 16,45 790

1 x 95 5 12,50 1,6 1,3 18,30 1050 1 x 120 5 15,70 1,6 1,3 21,50 1200 1 x 150 5 17,25 1,8 1,4 23,65 1510

1 x 185 5 19,10 2,0 1,5 26,10 1840 1 x 240 5 21,70 2,2 1,6 29,30 2510

() As cores da isolação podem variar conforme solicitação do cliente e conforme NBR 6251 (item 11.3). (*) Dados sujeitos a alterações sem aviso prévio

Dados Construtivos Cabos Multipolares - 2 condutores (**):

Seção nominal (mm^2 )

Diâmetro nominal do condutor (mm)

Espessura nominal da isolação (mm)

Espessura nominal da cobertura (mm)

Diâmetro externo nominal (mm)

Massa líquida aproximada (kg / Km)

2 x 1,5 1,55 0,8 1,0 9,30 115

2 x 2,5 1,97 0,8 1,0 9,14 155 2 x 4 2,50 1,0 1,1 11,20 220 2 x 6 3,10 1,0 1,1 12,40 250

() As cores da isolação podem variar conforme solicitação do cliente e conforme NBR 6251 (item 11.3). (*) Dados sujeitos a alterações sem aviso prévio

Dados Construtivos Cabos Multipolares - 3 condutores (**):

Seção nominal (mm^2 )

Diâmetro nominal do condutor (mm)

Espessura nominal da isolação (mm)

Espessura nominal da cobertura (mm)

Diâmetro externo nominal (mm)

Massa líquida aproximada (kg / Km)

3 x 1,5 1,55 0,8 1,0 8,76 130 3 x 2,5 1,97 0,8 1,1 9,86 170

3 x 4 2,50 1,0 1,1 11,86 230 3 x 6 3,10 1,0 1,2 13,34 305 3 x 10 4,30 1,0 1,2 15,92 485 3 x 16 5,40 1,0 1,3 18,48 730

() As cores da isolação podem variar conforme solicitação do cliente e conforme NBR 6251 (item 11.3). (*) Dados sujeitos a alterações sem aviso prévio

Dados Construtivos Cabos Multipolares - 4 condutores (**):

Seção nominal (mm^2 )

Diâmetro nominal do condutor (mm)

Espessura nominal da isolação (mm)

Espessura nominal da cobertura (mm)

Diâmetro externo nominal (mm)

Massa líquida aproximada (kg / Km)

4 x 1,5 1,55 0,8 1,0 9,80 155 4 x 2,5 1,97 0,8 1,1 10,82 220 4 x 4 2,50 1,0 1,1 13,26 295 4 x 6 3,10 1,0 1,2 14,71 380
