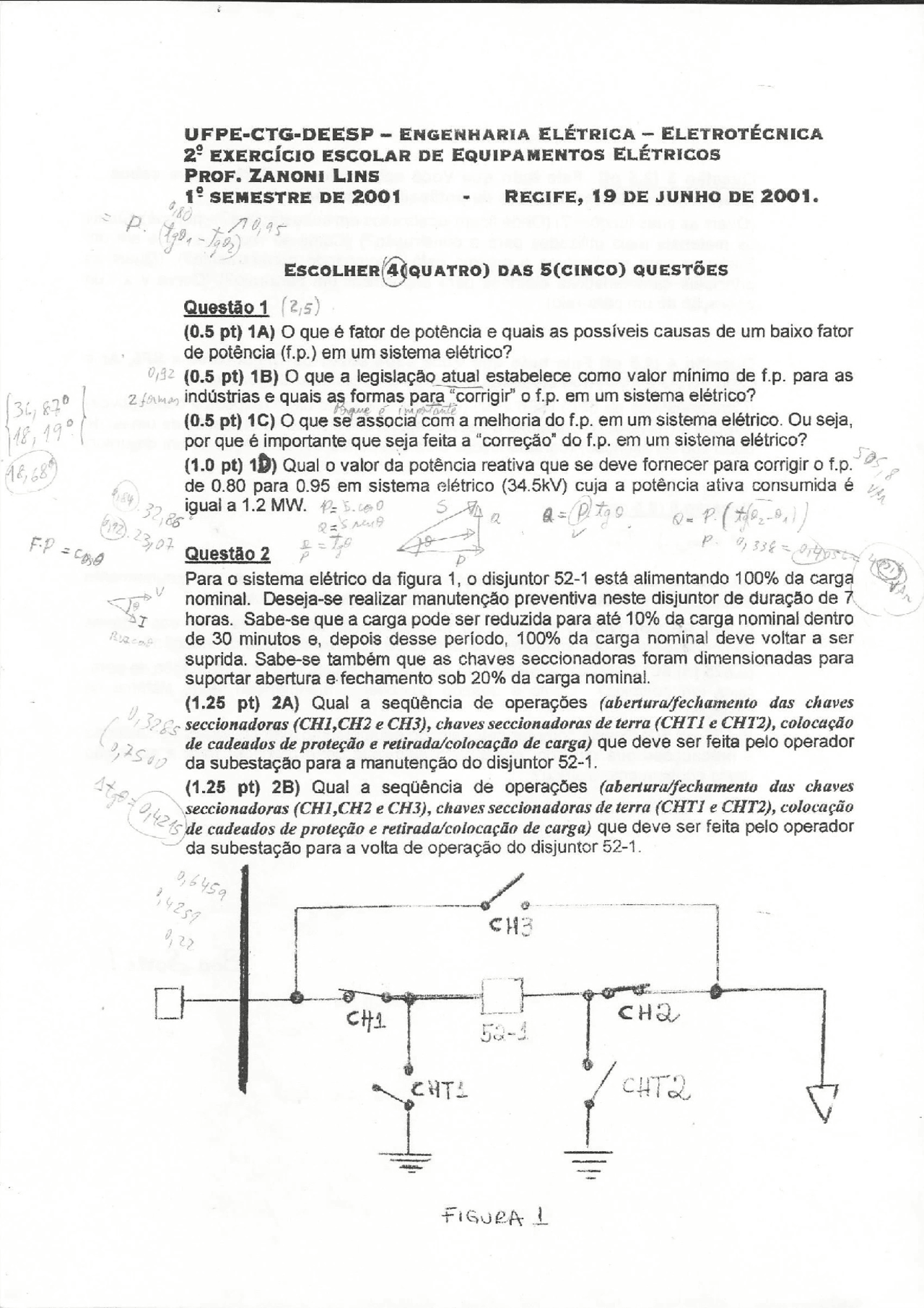

Liu UFPE-CTG-DEESP - ENGENHARIA ELÉTRICA — ELETROTÉCNICA 2º EXERCÍCIO ESCOLAR DE EQUIPAMENTOS ELÉTRICOS PRoF. ZANONI LINS , 1º SEMESTRE DE 2001 - — REGIFE, 19 DE JUNHO DE 2001. ESCOLHER/SiQUATRO) DAS S(CINCO) QUESTÕES Questão 1 ] (0.5 pt) 1A) O que é fator de potência e quais as possíveis causas de um baixo fator de potência (f.p.) em um sistema elétrico? (0.5 pt) 1B) O que a legislação atual estabelece como valor mínimo de f.p. para as indústrias e quais as formas para “corrigir” o f.p. em um sistema elétrico? (0.5 pt) 1C) O que se / associa com a melhoria do f. p. em um sistema elétrico. Ou seja, por que é importante que seja feita a “correção” do f.p. em um sistema elétrico? (1.0 pt) 1B) Qual o valor da potência reativa que se deve fornecer para corrigir o f.p. de 0.80 para 0.95 em sistema elétrico (34.5kV) cuja a potência ativa 0 consumida é igual a 1.2 MW. o) a asp o. Pio Questão2 -. Pee Para o sistema elétrico da figura dh o disjuntor 52-1 está alimentando 100% da carga nominal. Deseja-se realizar manutenção preventiva neste disjuntor de duração de 7 horas. Sabe-se que a carga pode ser reduzida para até 10% da carga nominal dentro de 30 minutos e, depois desse período, 100% da carga nominal deve voltar a ser suprida. Sabe-se também que as chaves seccionadoras foram dimensionadas para suportar abertura e-fechamento sob 20% da carga nominal. (1.25 pt) 2A) Qual a sequência de operações (abertura/fechamento das chaves - seccionadoras (CHI,CH?2 e CH3), chaves seccionadoras de terra (CHTI e CHT2), colocação “ de cadeados de proteção e retirada/colocação de carga) que deve ser feita pelo operador da subestação para a manutenção do disjuntor 52-1. (1.25 pt) 2B) Qual a sequência de operações (aberturu/fechamento das chaves seccionadoras (CHI,CH2 e CH3), chaves seccionadoras de terra (CHTI e CHT2), colocação “ de cadeados de proteção e retirada/colocação de carga) que deve ser feita pelo operador “ da subestação para a volta de operação do disjuntor 52-1. FiSuea À
