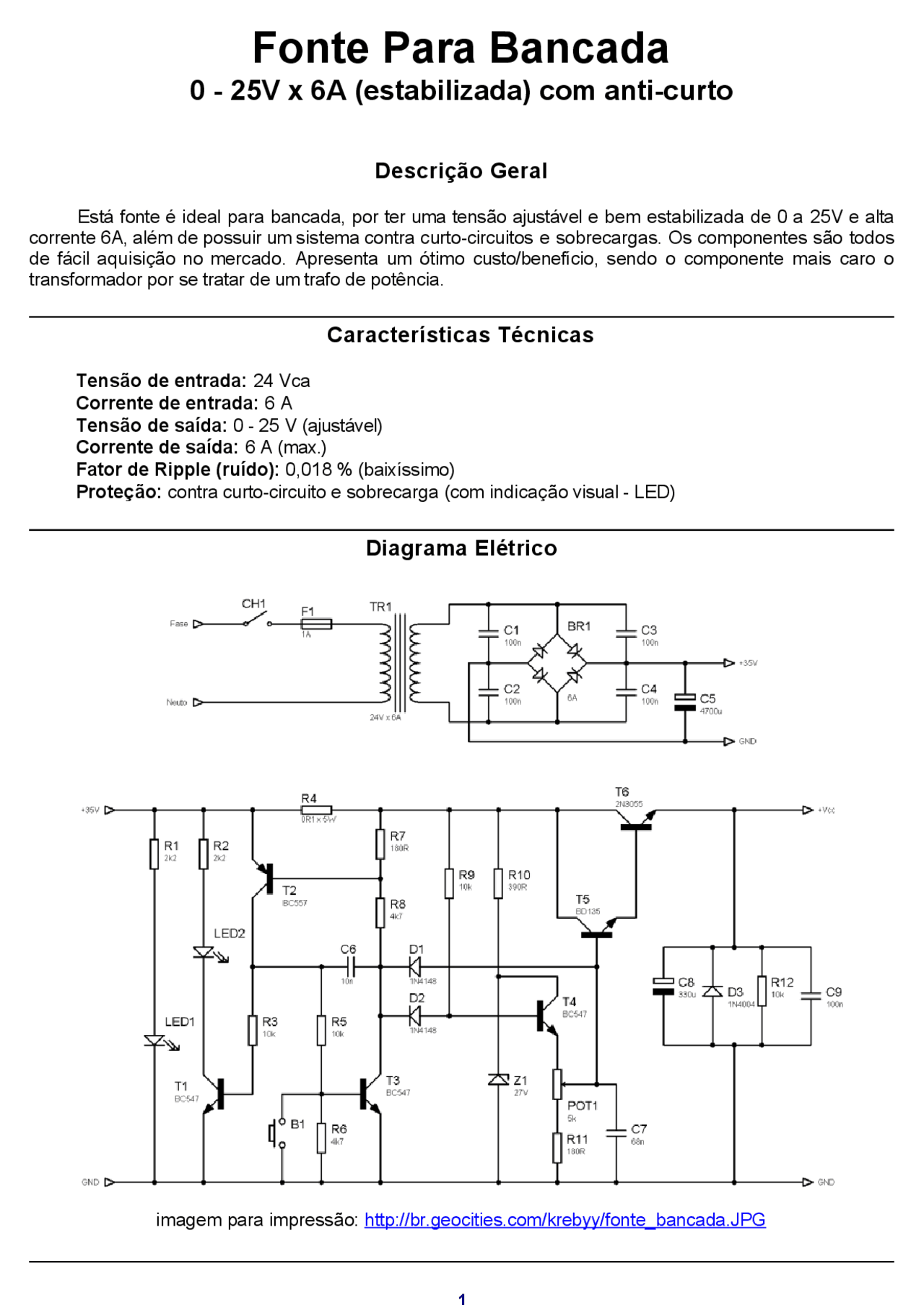

Fonte Para Bancada
0 - 25V x 6A (estabilizada) com anti-curto
Descrição Geral
Está fonte é ideal para bancada, por ter uma tensão ajustável e bem estabilizada de 0 a 25V e alta corrente 6A, além de possuir um sistema contra curto-circuitos e sobrecargas. Os componentes são todos de fácil aquisição no mercado. Apresenta um ótimo custo/benefício, sendo o componente mais caro o transformador por se tratar de um trafo de potência.
Características Técnicas
Tensão de entrada: 24 Vca Corrente de entrada: 6 A Tensão de saída: 0 - 25 V (ajustável) Corrente de saída: 6 A (max.) Fator de Ripple (ruído): 0,018 % (baixíssimo) Proteção: contra curto-circuito e sobrecarga (com indicação visual - LED)
Diagrama Elétrico
imagem para impressão: http://br.geocities.com/krebyy/fonte_bancada.JPG
1
Lista de Materiais
Componentes Valor Descrição
Resistores R1, R2 2k2 x 1W resistor film metálico R3, R5, R9, R12 10k x 1/4W resistor film metálico R6, R8 4k7 x 1/4W resistor film metálico R7, R11 180R x 1/4W resistor film metálico R10 390R x 1/4W resistor film metálico R4 0R1 x 5W resistor de potência POT1 5k potenciometro linear ajuste da tensão de saída Capacitores C1, C2, C3, C4 100n x 50V capacitor cerâmico C5 4700u x 50V capacitor eletrolítico C8 330u x 35V capacitor eletrolítico C6 10n x 50V capacitor poliéster C7 68n x 50V capacitor poliéster C9 100n x 50V capacitor poliéster Diodos BR1 4x BYT08 ou 1 ponte 6A ponte retificadora LED1 LED comum verde indica ligado LED2 LED comum vermelho indica curto D1, D2 1N4148 diodo uso geral D3 1N4004 diodo uso geral Z1 27V x 1W diodo zener Transistores T1, T3, T4 BC547 transistor NPN T2 BC557 transistor PNP T5 BD135 transistor média potência T6 2N3055 transistor potência Diversos CH1 chave liga/desliga liga/desliga a fonte F1 1A fusível de vidro TR1 24V x 6A trafo abaixador B1 botão NA rearma a fonte
Funcionamento
Com os 24Vca da saída do trafo retificados (BR1) e filtrados (C5) obtem-se uma tensão contínua de aproximadamente 35V. O sistema de proteção consiste dos transistores T1, T2 e T3, resistor de potência e componentes periféricos, onde no momento em que a queda tensão sobre o R4 for maior que aproximadamente 0,6V (condição de curto ou sobrecarga) os transitores de regulagem (T4, T5 e T6) entram em corte, ou seja, zeram a saída da fonte, só depois da fonte ser retirada da condição de curto deve-se apertar B1, rearmando assim a fonte. *T6 deve ser colocado num bom dissipador de calor! obs.1: o componente que determina a corrente máxima (sobrecarga) da fonte é o R4. R4 = 0,6 / Imax.
. Caso queira mudar esse valor (Imax.) deve-se ter atenção com a potência de R4 e com a corrente de TR1, BR1 e T6, pois é através destes componentes "que a corrente tem que passar". obs.2: para montagens em placas de circuito impresso as trilhas de alta corrente (GND e +Vcc) devem ser grossas. 1A = 1mm.
Termo de responsabilidade
Garanto o funcionamento deste circuito, desde que não seja feita nenhuma modificação no circuito! Não me responsabilizo por nenhum dano causado pela montagem inadequada do circuito! Projetista: Kleber Lima da Silva: [email protected]
