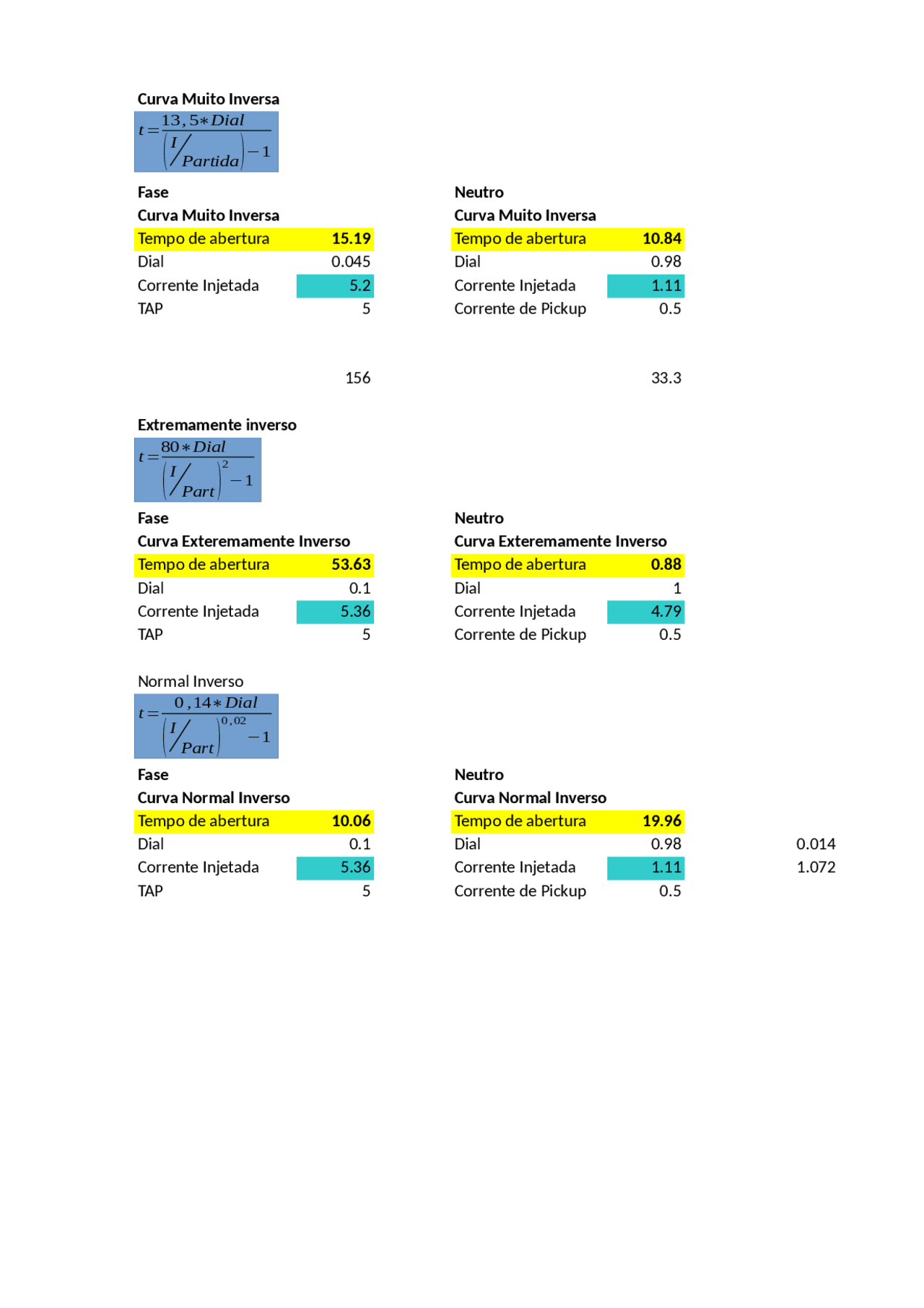

Curva Muito Inversa
Fase Neutro
Curva Muito Inversa Curva Muito Inversa
Tempo de abertura 15.19 Tempo de abertura 10.84
Dial 0.045 Dial 0.98
Corrente Injetada 5.2 Corrente Injetada 1.11
TAP 5 Corrente de Pickup 0.5
156 33.3
Extremamente inverso
Fase Neutro
Curva Exteremamente Inverso Curva Exteremamente Inverso
Tempo de abertura 53.63 Tempo de abertura 0.88
Dial 0.1 Dial 1
Corrente Injetada 5.36 Corrente Injetada 4.79
TAP 5 Corrente de Pickup 0.5
Normal Inverso
Fase Neutro
Curva Normal Inverso Curva Normal Inverso
Tempo de abertura 10.06 Tempo de abertura 19.96
Dial 0.1 Dial 0.98 0.014
Corrente Injetada 5.36 Corrente Injetada 1.11 1.072
TAP 5 Corrente de Pickup 0.5
t=13 ,5∗Dial
(
I
Partida
)
−1
t=80∗Dial
(
I
Part
)
2
−1
t=0,14∗Dial
(
I
Part
)
0,02
−1
